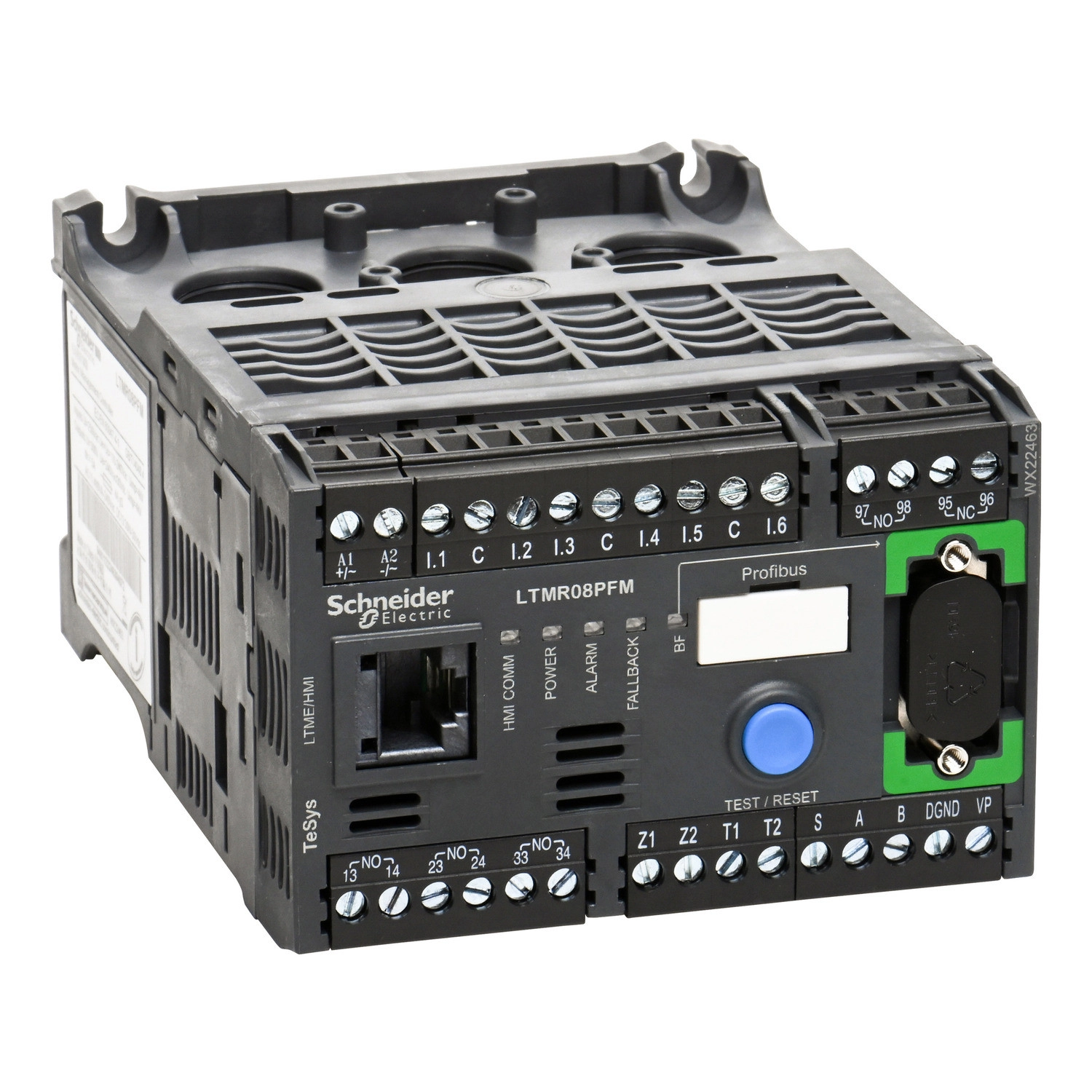

A Schneider Electric TeSys T LTMR08PFM egy fejlett motorkontroller, amely a legmodernebb technológiát ötvözi a kiváló megbízhatósággal. Ez a Profibus DP kommunikációs protokollt használó eszköz ideális választás olyan környezetekben, ahol kritikus fontosságú a motorok pontos és biztonságos vezérlése, valamint felügyelete. A termék 0,4-8 A mérési áramtartománnyal rendelkezik, és 100-240 V AC tápfeszültséggel működik.
A TeSys termékcsalád részeként az LTMR08PFM kifejezetten berendezések felügyeletére és vezérlésére lett kifejlesztve. A készülék 6 logikai bemenettel és 3 logikai kimenettel rendelkezik, amely rendkívüli rugalmasságot biztosít különböző alkalmazási területeken. A Profibus DP kommunikációs protokollon keresztül a vezérlő könnyen integrálható meglévő automatizálási rendszerekbe, lehetővé téve a valós idejű adatcserét és a távoli vezérlést. Az eszköz kétféle csatlakozási lehetőséget kínál: SUB-D 9 csatlakozót két árnyékolt sodrott érpárral, vagy sorkapocs-csatlakozást szintén két árnyékolt sodrott érpárral. Az átviteli sebesség 9,6 kbit/s és 12 Mbit/s között állítható, és az eszköz 1-125 közötti címzést támogat.
Az LTMR08PFM motorkontroller kiemelkedő védelmi funkciókkal rendelkezik, amelyek biztosítják a motorok és az azokat működtető rendszerek biztonságát. Ezek közé tartozik a zárórúd védelem, túlterhelés elleni védelem, fázis kiegyensúlyozatlanság és fáziskiesés elleni védelem, földzárlat védelem, fordított polaritás elleni védelem, terhelés-ingadozás figyelés, hőmérséklet védelem, teljesítménytényező-változás figyelés, valamint a túlterhelés elleni hosszú távú védelem. A fejlett diagnosztikai képességek, mint a fázishiba és földzárlat számlálók, hibanaplózás, indítóáram és idő mérés, valamint az üzemóra számláló további előnyöket kínálnak a karbantartás és hibaelhárítás során. A mérési funkciók között szerepel az átlagos áramerősség, földzárlati áram, hőmérséklet, kiegyensúlyozatlanságból eredő áram és fázisáram (I1, I2, I3 RMS) mérése, ami lehetővé teszi a részletes felügyeletet.
Az eszköz robusztus kialakítása alkalmassá teszi ipari környezetben való használatra. 2000 méter tengerszint feletti magasságig derating nélkül működtethető, -20°C és +60°C közötti üzemi hőmérséklet-tartománnyal rendelkezik, és IP20 védettségi fokozattal bír. Mechanikai ellenállóképessége kiemelkedő: szimmetrikus sínre szerelve 1 Gn, lemezre szerelve 4 Gn rezgésállóság 5-300 Hz frekvenciatartományban, valamint 15 Gn félszinusz hullám gyorsulást képes elviselni 11 ms időtartamig. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az UL 508, IEC 60947-4-1, EN 60947-4-1, CSA C22.2 No 14 és más ipari szabványokat. A kommunikációs funkcionalitást webszerver egészíti ki, ami tovább növeli a konfigurációs és felügyeleti lehetőségeket.
Schneider Electric TeSys T - LTMR08PFM - vezérlő Profibus 0,4 - 8A 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys T
Eszköz rövid neve: LTMR
Termék vagy összetevő típus: Motor vezérlő
Eszköz alkalmazás: Berendezés felügyelet és vezérlés
Mérési áram: 0,4...8 A
Névleges tápfeszültség: 100...240 V AC 50/60 Hz
Áramfogyasztás: 8...62,8 mA
Tápfeszültség határok: 93,5...264 V AC
Kommunikáció
Kommunikációs port protokoll: Profibus DP
Busz típus: Profibus DP polarizált 2-vezetékes RS485 interfész, címzés 1...125, átviteli sebesség 9,6 kbit/s...12 Mbit/s, SUB-D 9 két árnyékolt sodrott érpárral, A típus
Profibus DP polarizált 2-vezetékes RS485 interfész, címzés 1...125, átviteli sebesség 9,6 kbit/s...12 Mbit/s, sorkapocs két árnyékolt sodrott érpárral, A típus
Kiegészítő
Névleges szigetelési feszültség: 690 V EN/IEC 60947-1 szerint
690 V CSA C22.2 No 14 szerint
690 V UL 508 szerint
Névleges impulzus-állósági feszültség: 4 kV tápellátás, bemenetek és kimenetek EN/IEC 60947-4-1 szerint
6 kV áram vagy feszültségmérő áramkör EN/IEC 60947-4-1 szerint
0,8 kV kommunikációs áramkör EN/IEC 60947-4-1 szerint
Rövidzárlat állóság: 100 kA EN/IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges értéke: 4 A gG kimenethez
0,5 A gG vezérlő áramkörhöz
Védelmek
Védelem típusa: Záró rotor, Túlterhelés, Fázis egyensúlyozatlanság, Fázisvesztés, Földzárlat védelem, Fordított polaritás védelem, Terhelés ingadozás, Hőmérséklet védelem, Teljesítménytényező változás, Termikus túlterhelés védelem, Túlterhelés (hosszú idejű)
Diagnosztika
Hálózati és gépi diagnosztika típusa: Fázishiba és földzárlat számlálók, Hibaelőzmény információ, Indítási áram és idő, Hiba rögzítés, Várakozási idő túlterhelési kioldás után, Esemény rögzítés, Motor vezérlő parancs rögzítés, Üzemóra számláló/működési idő, Kioldási kontextus információ, Hátralévő működési idő túlterhelési kioldás előtt
Fizikai jellemzők
Szélesség: 91 mm
Magasság: 61 mm
Mélység: 122,5 mm
IP védettségi fokozat: IP20
Környezeti feltételek
Környezeti hőmérséklet működés közben: -20...60 °C
Környezeti hőmérséklet tárolás során: -40...80 °C
Üzemi magasság: <= 2000 m teljesítménycsökkenés nélkül
