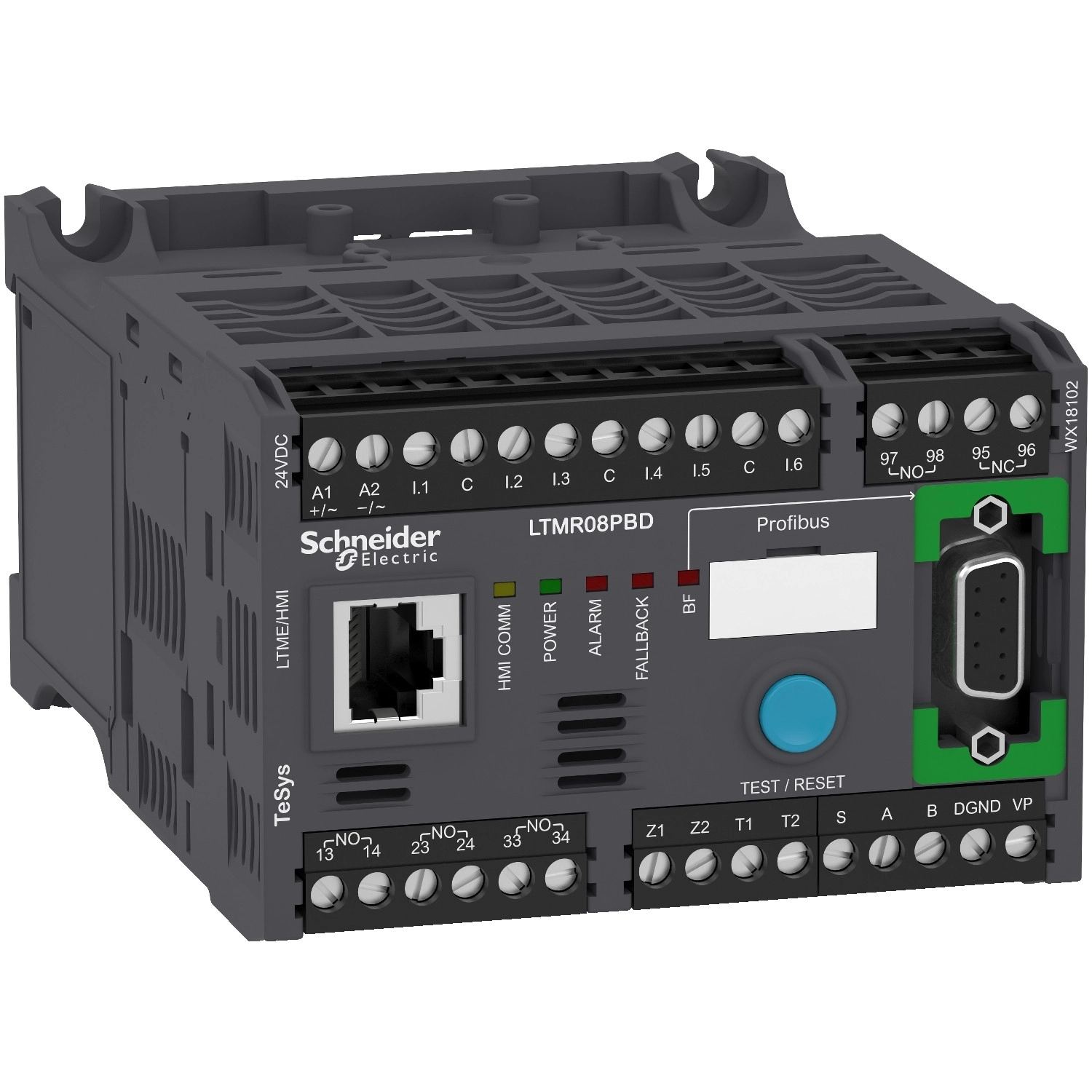

A Schneider Electric TeSys T termékvonal professzionális motorvezérlő megoldást kínál ipari alkalmazásokhoz. Az LTMR08PBD típusú motorvezérlő különösen sokoldalú eszköz, amely Profibus DP kommunikációs protokollt használ, 6 logikai bemenettel és 3 relés logikai kimenettel rendelkezik, továbbá 0,4-8A áramtartományban működik, 24V DC tápellátással.
Ez a motorvezérlő berendezések felügyeletére és vezérlésére lett tervezve, és kiemelkedő funkcionalitást nyújt az ipari automatizálás területén. A TeSys termékcsalád LTMR modellje számos védelmi funkciót kínál, beleértve a termikus védelmet, terhelési ingadozás elleni védelmet, teljesítménytényező változás észlelését, fázisvesztés figyelést, túlterhelés elleni védelmet, fordított polaritás védelmet, hosszú idejű túlterhelés figyelést, földzárlat védelmet, reteszelt forgórész figyelést, termikus túlterhelés védelmet és fázis kiegyensúlyozatlanság észlelést.
A készülék fejlett hálózati és gépi diagnosztikai képességekkel rendelkezik, mint a motorvezérlési parancsok rögzítése, üzemóra számláló, kioldási előzmények információ, hibaregisztrálás, indítási áram és idő figyelése, fázishiba és földzárlat számlálók, túlterhelés előtti fennmaradó üzemidő kijelzése, túlterhelés utáni várakozási idő és eseménynaplózás. A mérési képességek között megtalálható a földzárlati áram, átlagos áram, kiegyensúlyozatlansági áram, fázisáram (I1, I2, I3 RMS) és hőmérséklet mérése.
Az LTMR08PBD eszköz 6 logikai bemenettel rendelkezik, amelyek 7 mA bemeneti árammal működnek. A logikai állapotokat precízen definiálja: a 0 logikai állapot garantált, ha a bemenet < 5 V és <= 15 mA 5 ms-ig, míg az 1 logikai állapot garantált, ha a bemenet < 15 V és 2...15 mA 15 ms-ig. A kimeneti oldalon a maximum kapcsolási frekvencia 2 Hz, a terhelési áram pedig 5 A 250 V AC vagy 5 A 30 V DC a logikai kimenetekre. A megengedett teljesítmény 480 VA (AC-15), Ie = 2 A, 500000 ciklus, illetve 30 W (DC-13), Ie = 1,25 A, 500000 ciklus.
Az eszköz maximális üzemi frekvenciája 1800 ciklus/óra, kontaktus típusa és összetétele: 1 NO + 1 NC hibajelzés, 3 NO. A mérési pontosság változik a különböző paraméterek esetén: 5...15% földzárlati áram belső mérés, 1% feszültség (100...830 V), 3% teljesítménytényező, 5% földzárlati áram külső mérés, +/- 30 perc/év belső óra, 0,02 hőmérséklet, 1% áram, 5% hatásos és meddő teljesítmény.
A Schneider Electric TeSys T LTMR08PBD motorvezérlő 690 V névleges szigetelési feszültséggel rendelkezik az EN/IEC 60947-1, CSA C22.2 No 14 és UL 508 szabványoknak megfelelően. Névleges lökőfeszültség állóképessége 6 kV az áram- vagy feszültségmérő áramkörre, 0,8 kV a kommunikációs áramkörre és 0,8 kV a tápegységre, bemenetekre és kimenetekre az EN/IEC 60947-4-1 szabvány szerint. Rövidzárlati ellenállása 100 kA az EN/IEC 60947-4-1 szabvány szerint, kapcsolódó biztosíték besorolás a kimenetnél 4 A gG és a vezérlőáramkörnél 0,5 A gG.
Schneider Electric TeSys T - LTMR08PBD - motorvezérlő LTM R - 24 V DC 8 A Profibus DP - hez műszaki adatok
Fő jellemzők
Sorozat: TeSys
Terméknév: TeSys T
Eszköz rövid neve: LTMR
Termék vagy komponens típusa: Motorvezérlő
Eszköz alkalmazás: Berendezés felügyelet és vezérlés
Mérési áramtartomány: 0,4...8 A
Névleges tápfeszültség: 24 V DC
Áramfogyasztás: 56...127 mA
Tápfeszültség határok: 20,4...26,24 V DC
Kommunikációs port protokoll: Profibus DP
Busz típus
Profibus DP polarizált 2 vezetékes RS485 interfész, címzés 1...125, átviteli sebesség 9,6 kbit/s...12 Mbit/s, SUB-D 9 csatlakozó 2 árnyékolt sodrott érpárral, A típus
Profibus DP polarizált 2 vezetékes RS485 interfész, címzés 1...125, átviteli sebesség 9,6 kbit/s...12 Mbit/s, sorkapocs 2 árnyékolt sodrott érpárral, A típus
Kiegészítő adatok
Névleges szigetelési feszültség: 690 V az EN/IEC 60947-1 szerint, 690 V a CSA C22.2 No 14 szerint, 690 V az UL 508 szerint
Névleges lökőfeszültség állóképesség: 6 kV áram vagy feszültségmérő áramkör az EN/IEC 60947-4-1 szerint, 0,8 kV kommunikációs áramkör az EN/IEC 60947-4-1 szerint, 0,8 kV tápegység, bemenetek és kimenetek az EN/IEC 60947-4-1 szerint
Rövidzárlati ellenállás: 100 kA az EN/IEC 60947-4-1 szerint
Kapcsolódó biztosíték besorolás: 4 A gG kimenethez, 0,5 A gG vezérlőáramkörhöz
Védelmi típusok
Termikus védelem, Terhelési ingadozás, Teljesítménytényező változás, Fázisvesztés, Túlterhelés, Fordított polaritás védelem, Túlterhelés (hosszú idejű), Földzárlat védelem, Reteszelt forgórész, Termikus túlterhelés védelem, Fázis kiegyensúlyozatlanság
Hálózat és gép diagnosztika típus
Motorvezérlés parancs rögzítés, Üzemóra számláló/üzemidő, Kioldási előzmények információ, Hibaregisztrálás, Indítási áram és idő, Fázishiba és földzárlat számlálók, Túlterhelés előtti fennmaradó üzemidő, Túlterhelés utáni várakozási idő, Kioldási kontextus információ, Esemény naplózás
Logikai be- és kimenetek
Logikai bemenetek száma: 6
Bemeneti áram: 7 mA
Garantált 0 állapot: Logikai bemenet: < 5 V és <= 15 mA 5 ms-ig
Garantált 1 állapot: Logikai bemenet: < 15 V és 2...15 mA 15 ms-ig
Maximum kimeneti kapcsolási frekvencia: 2 Hz
Terhelési áram: 5 A 250 V AC esetén logikai kimenethez, 5 A 30 V DC esetén logikai kimenethez
Megengedett teljesítmény: 480 VA (AC-15), Ie = 2 A, 500000 ciklus (kimenet), 30 W (DC-13), Ie = 1,25 A, 500000 ciklus (kimenet)
Maximum üzemelési ráta: 1800 ciklus/óra
Kontaktus típus és összetétel: 1 NO + 1 NC hibajelzés, 3 NO
Mérési típus és pontosság
Mérési típus: Földzárlati áram, Átlag áram Iavg, Kiegyensúlyozatlansági áram, Fázisáram I1, I2, I3 RMS, Hőmérséklet
Mérési pontosság: 5...15% földzárlati áram belső mérés, 1% feszültség (100...830 V), 3% teljesítménytényező, 5% földzárlati áram külső mérés, +/- 30 perc/év belső óra, 0,02 hőmérséklet, 1% áram, 5% hatásos és meddő teljesítmény
Fizikai jellemzők
Túlfeszültség kategória: III
Csatlakozási távolság: 5,08 mm
Szennyezési fokozat: 3
Szélesség: 91 mm
Magasság: 61 mm
Mélység: 122,5 mm
Nettó súly: 0,53 kg
Web szolgáltatások
Web szerver
Környezeti adatok
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi tengerszint feletti magasság: <= 2000 m minősítés csökkenés nélkül
IP védettségi szint: IP20
