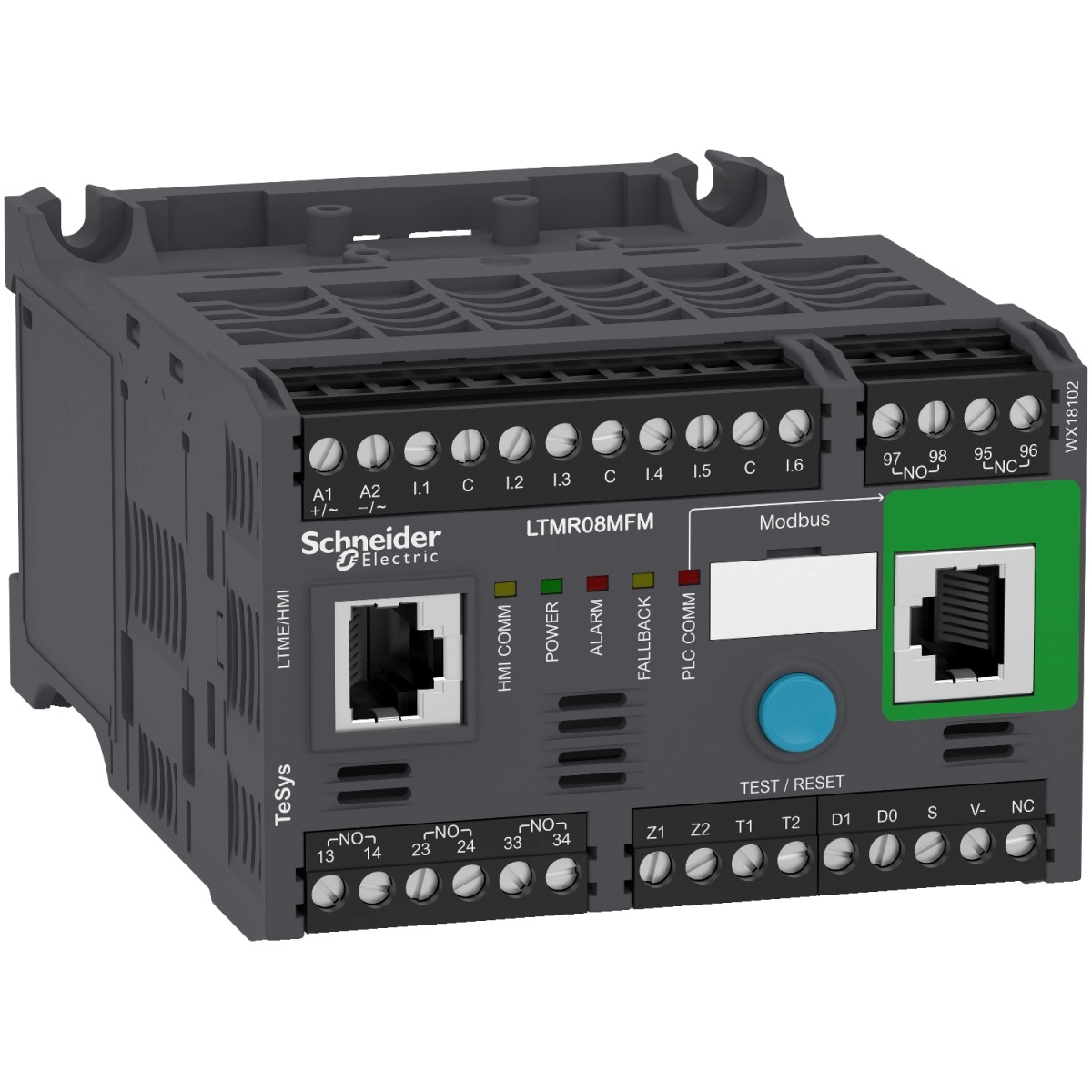

A Schneider Electric TeSys T termékcsaládhoz tartozó LTMR08MFM típusú motorvezérlő egy kifinomult, fejlett eszköz, amely ipari motorok precíz felügyeletére és vezérlésére készült. Ez a professzionális megoldás 0,4-8A közötti áramtartományban működő motorok teljes körű védelmét és menedzselését biztosítja, Modbus kommunikációs protokoll segítségével.
Az LTMR08MFM motorvezérlő 100-240V AC tápfeszültséggel üzemel 50/60 Hz frekvencián, míg áramfelvétele mindössze 8-62,8 mA között mozog. A készülék 6 logikai bemenettel és 3 relés logikai kimenettel rendelkezik, amely sokoldalú vezérlési lehetőségeket biztosít. A kommunikációs képességeit a Modbus 2-vezetékes RS485 interfész adja, ami 1-247 közötti címzést és 1,2-19,2 kbit/s átviteli sebességet tesz lehetővé. A csatlakozás kétféle módon történhet: RJ45 csatlakozóval vagy sorkapcsos kialakítással, mindkét esetben árnyékolt, csavart érpáros kábelezést használva.
A TeSys T LTMR08MFM motorvezérlő kiemelkedő védelmi funkciókkal rendelkezik: fordított polaritás elleni védelem, zárlatmentes indítás, földzárlat védelem, termikus túlterhelés védelem, fázishiba, túlterhelés, termikus védelem, teljesítménytényező-változás figyelés, terhelésváltozás, fázisegyensúly-hiány és hosszú idejű túlterhelés elleni védelem. A készülék diagnosztikai képességei is kiemelkedőek: eseményrögzítés, hibarögzítés, várakozási idő mérése túlterhelési leoldás után, üzemóra számláló, fázishiba és földhiba számláló, leoldási környezet információ, indítási áram és idő, motorvezérlési parancsok rögzítése, valamint a túlterhelési leoldás előtti fennmaradó üzemidő és leoldási előzmények tárolása.
A logikai bemenetek 100V-nál 3,1 mA, 240V-nál 7,5 mA árammal működnek, ahol a garantált 0-ás logikai állapot 0-40V és <=15 mA, míg a garantált 1-es logikai állapot 79-264V és >=2 mA mellett áll fenn. A kimenetek maximális kapcsolási frekvenciája 2 Hz, és a kimeneti áram 5A lehet 250V AC vagy 30V DC feszültségnél. A készülék 1 NO + 1 NC hibajelző érintkezővel, valamint 3 NO érintkezővel rendelkezik.
A mérési funkciók között szerepel az átlagáram (Iavg), hőmérséklet, földzárlati áram, kiegyensúlyozatlan áram és a három fázisáram (I1, I2, I3) RMS értékének mérése. A mérési pontosság változó: földzárlat áram esetén 5-15%, feszültség esetén 1% (100-830V tartományban), teljesítménytényező mérésnél 3%, külső földzárlat áram mérésnél 5%, belső óra pontossága +/- 30 perc/év, hőmérséklet esetén 0,02, áram esetén 1%, míg a hatásos és reaktív teljesítmény esetén 5%.
A TeSys T LTMR08MFM motorvezérlő IP20-as védettséggel rendelkezik, és -20...60°C közötti környezeti hőmérsékleten üzemeltethető. Tárolási hőmérséklet tartománya -40...80°C, és 2000 méter tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. Méretei: 91 mm szélesség, 61 mm magasság, 122,5 mm mélység, súlya pedig 0,53 kg.
A készülék rendkívül robusztus: szimmetrikus sínre szerelve 1 Gn, lemezre szerelve 4 Gn vibrációt képes elviselni 5-300 Hz tartományban, valamint 15 Gn, 11 ms-os félszinusz hullám gyorsulást is kibír. Tűzállósága kiemelkedő: 650°C-ig teljesíti az EN/IEC 60695-2-12 szabványt, illetve 960°C-ig az UL 94 szabványt. A készülék számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL, CSA, EAC, ATEX és különböző tengerészeti szabványoknak (ABS, BV, DNV, RINA, LROS) is megfelel.
Schneider Electric TeSys T - LTMR08MFM - vezérlő MODBUS 0,4 - 8A 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys T
Eszköz rövid neve: LTMR
Termék vagy komponens típusa: Motorvezérlő
Eszköz alkalmazás: Berendezés felügyelet és vezérlés
Mérési áramerősség: 0,4...8 A
Névleges tápfeszültség: 100...240 V AC 50/60 Hz
Áramfogyasztás: 8...62,8 mA
Tápfeszültség határok: 93,5...264 V AC
Kommunikációs port protokoll: Modbus
Busz típusa: Modbus 2-vezetékes RS 485 interfész, címzés 1...247, átviteli sebesség 1,2...19,2 kbit/s, RJ45 csatlakozó 2 árnyékolt csavart érpárral
Modbus 2-vezetékes RS 485 interfész, címzés 1...247, átviteli sebesség 1,2...19,2 kbit/s, sorkapocs 2 árnyékolt csavart érpárral
Kiegészítő adatok
Névleges szigetelési feszültség: 690 V (EN/IEC 60947-1 szerint)
690 V (CSA C22.2 No 14 szerint)
690 V (UL 508 szerint)
Névleges lökőfeszültség állóság: 4 kV tápellátás, bemenetek és kimenetek (EN/IEC 60947-4-1 szerint)
6 kV áram- vagy feszültségmérő áramkör (EN/IEC 60947-4-1 szerint)
0,8 kV kommunikációs áramkör (EN/IEC 60947-4-1 szerint)
Rövidzárlat állóképesség: 100 kA (EN/IEC 60947-4-1 szerint)
Kapcsolódó biztosíték besorolás: 4 A gG kimenethez
0,5 A gG vezérlő áramkörhöz
Védelem típusa: Fordított polaritás elleni védelem
Zárlatmentes indítás
Földzárlat védelem
Termikus túlterhelés védelem
Fázishiba
Túlterhelés
Termikus védelem
Teljesítménytényező változás
Terhelésváltozás
Fázisegyensúly-hiány
Túlterhelés (hosszú idejű)
Hálózati és gépdiagnosztikai típus
Eseményrögzítés
Hibarögzítés
Várakozási idő túlterhelési leoldás után
Üzemóra számláló/működési idő
Fázishiba és földhiba számláló
Leoldási környezet információ
Indítási áram és idő
Motorvezérlő parancs rögzítés
Fennmaradó üzemidő túlterhelési leoldás előtt
Leoldási előzmények információ
Logikai bemenet és kimenet adatok
Logikai bemenetek száma: 6
Bemeneti áram: 3,1 mA 100 V-nál
7,5 mA 240 V-nál
Garantált 0-ás állapot: Logikai bemenet: 0...40 V és <= 15 mA 25 ms-ig
Garantált 1-es állapot: Logikai bemenet: 79...264 V és >= 2 mA 25 ms-ig
Maximum kimeneti kapcsolási frekvencia: 2 Hz
Terhelési áram: 5 A 250 V AC logikai kimenethez
5 A 30 V DC logikai kimenethez
Megengedett teljesítmény: 480 VA (AC-15), Ie = 2 A, 500000 ciklus (kimenet)
30 W (DC-13), Ie = 1,25 A, 500000 ciklus (kimenet)
Maximum működési frekvencia: 1800 ciklus/óra
Érintkezők típusa és összetétele: 1 NO + 1 NC hibajelző
3 NO
Mérési és pontossági adatok
Mérési típusok: Átlagáram Iavg
Hőmérséklet
Földzárlati áram
Kiegyensúlyozatlan áram
Fázisáram I1, I2, I3 RMS
Mérési pontosság: 5...15% földzárlat áram belső mérés
1% feszültség (100...830 V)
3% teljesítménytényező
5% földzárlat áram külső mérés
+/- 30 perc/év belső óra
0,02 hőmérséklet
1% áram
5% hatásos és reaktív teljesítmény
Csatlakozás és mechanikai adatok
Túlfeszültség kategória: III
Csatlakozási osztás: 5,08 mm
Csatlakozás - sorkapcsok: Vezérlő áramkör: csatlakozó 1 kábel(ek) 0,25...2,5 mm² (AWG 24...AWG 14) rugalmas kábelvéggel
Vezérlő áramkör: csatlakozó 1 kábel(ek) 0,2...2,5 mm² (AWG 24...AWG 14) rugalmas kábelvég nélkül
Vezérlő áramkör: csatlakozó 1 kábel(ek) 0,25...2,5 mm² (AWG 24...AWG 14) rugalmas kábelvég nélkül
Vezérlő áramkör: csatlakozó 1 kábel(ek) 0,2...2,5 mm² (AWG 24...AWG 14) tömör kábelvég nélkül
Vezérlő áramkör: csatlakozó 2 kábel(ek) 0,2...1 mm² (AWG 24...AWG 14) rugalmas kábelvéggel
Vezérlő áramkör: csatlakozó 2 kábel(ek) 0,2...1,5 mm² (AWG 24...AWG 14) rugalmas kábelvég nélkül
Vezérlő áramkör: csatlakozó 2 kábel(ek) 0,5...1,5 mm² (AWG 24...AWG 14) rugalmas kábelvég nélkül
Vezérlő áramkör: csatlakozó 2 kábel(ek) 0,2...1 mm² (AWG 24...AWG 14) tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlő áramkör: 0,5...0,6 N.m lapos csavarhúzó 3 mm
Szennyezési fok: 3
Elektromágneses kompatibilitás
Elektrosztatikus kisülés, 3, 8 kV levegő, 6 kV érintkező, EN/IEC 61000-4-2 szerint
Sugárzott RF mezők, 3, 10 V/m, EN/IEC 61000-4-3 szerint
Gyors tranziens zavartűrési teszt (egyéb áramkörök), 3. szint, 2 kV, EN/IEC 61000-4-4 szerint
Gyors tranziens zavartűrési teszt (tápellátás és relékimenetek), 4. szint, 4 kV, EN/IEC 61000-4-4 szerint
Feszültségletörés és megszakadás zavartűrési teszt, 70%, 500 ms, EN/IEC 61000-4-11 szerint
Vezetett RF zavarok, 10 V, EN/IEC 61000-4-6 szerint
Hőmérséklet érzékelő: túlfeszültség (soros mód), 0,5 kV, EN/IEC 61000-4-5 szerint
Hőmérséklet érzékelő: túlfeszültség (közös mód), 1 kV, EN/IEC 61000-4-5 szerint
Vezérlő áramkör: túlfeszültség (soros mód), 1 kV, EN/IEC 61000-4-5 szerint
Kommunikáció: túlfeszültség (közös mód), 2 kV, EN/IEC 61000-4-5 szerint
Relékimenetek és tápellátás: túlfeszültség (soros mód), 2 kV, EN/IEC 61000-4-5 szerint
Relékimenetek és tápellátás: túlfeszültség (közös mód), 4 kV, EN/IEC 61000-4-5 szerint
Vezérlő áramkör: túlfeszültség (közös mód), 2 kV, EN/IEC 61000-4-5 szerint
Fizikai paraméterek
Szélesség: 91 mm
Magasság: 61 mm
Mélység: 122,5 mm
Nettó tömeg: 0,53 kg
Web szolgáltatások
Web szerver
Kompatibilitási kód: LTMR
Környezeti adatok
Szabványok: IACS E10
IEC 60947-4-1
UL 508
EN 60947-4-1
CSA C22.2 No 14
Terméktanúsítványok: ABS
KERI
BV
EAC
CSA
GL
C-Tick
ATEX
UL
RMRoS
NOM
CCC
DNV
RINA
LROS (Lloyds register of shipping)
Védőkezelés: 12 x 24 órás ciklusok EN/IEC 60068-2-30 szerint
48 óra EN/IEC 60070-2-11 szerint
TH EN/IEC 60068 szerint
Tűzállóság: 650 °C EN/IEC 60695-2-12 szerint
960 °C UL 94 szerint
Környezeti működési hőmérséklet: -20...60 °C
Környezeti tárolási hőmérséklet: -40...80 °C
Üzemi magasság: <= 2000 m teljesítménycsökkenés nélkül
Mechanikai robusztusság: Rezgések szimmetrikus sínre szerelve: 1 Gn, 5...300 Hz EN/IEC 60068-2-6 szerint
Rezgések lemezre szerelve: 4 Gn, 5...300 Hz EN/IEC 60068-2-6 szerint
Ütések félszinusz hullám gyorsulás: 15 Gn 11 ms-ig EN/IEC 60068-2-27 szerint
IP védettségi fokozat: IP20
