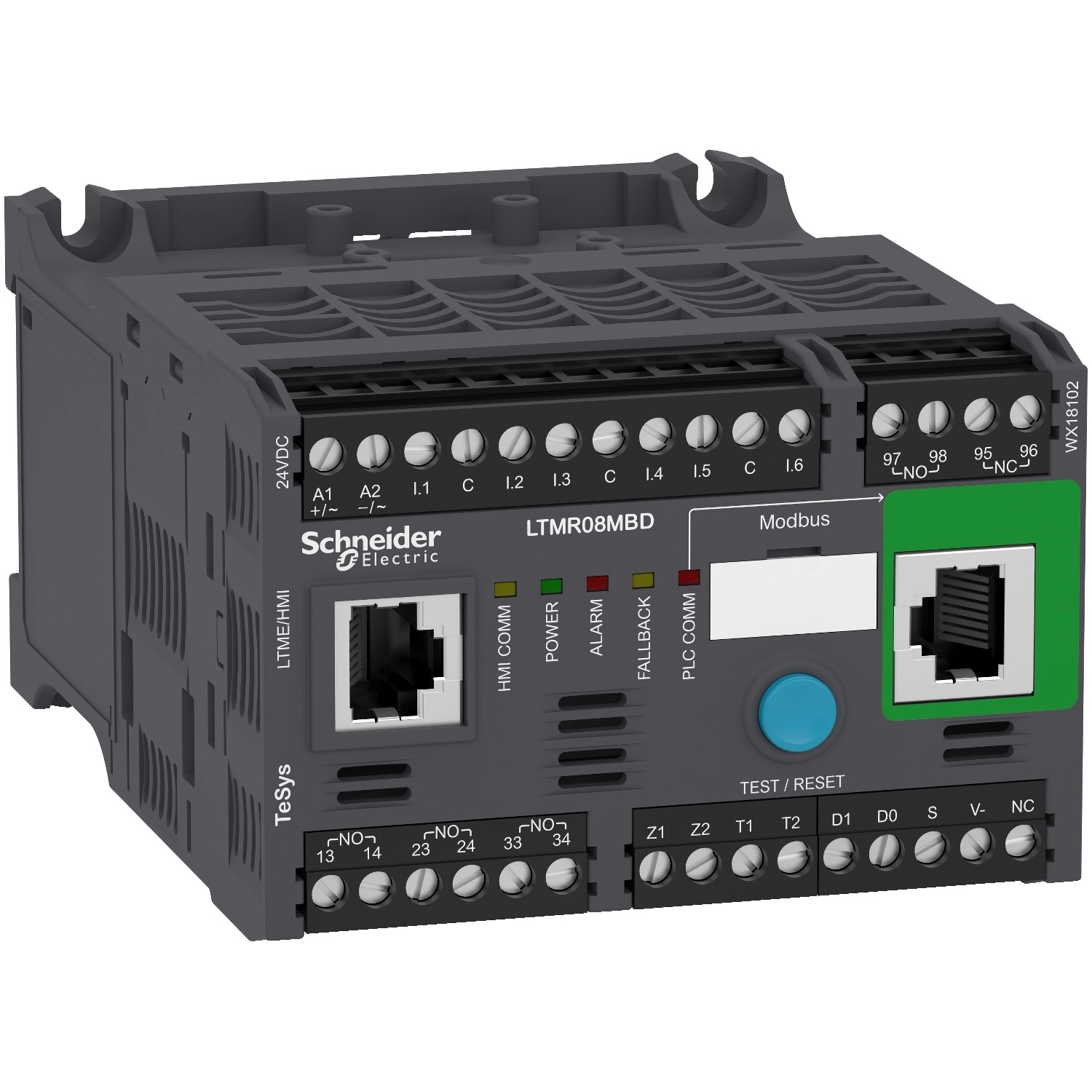

A Schneider Electric TeSys T LTMR08MBD motorvezérlő korszerű, hatékony eszköz a villanymotor vezérlési alkalmazásokban, különösen az ipari automatizálási rendszerekben. Ez az innovatív TeSys T sorozat részét képező eszköz 0,4-8A közötti áramerősség tartományban működő motorok vezérlésére lett kifejlesztve, 24V DC tápfeszültség mellett.
A LTMR08MBD típusú készülék számos védelmi funkcióval rendelkezik, amelyek biztosítják a motorok biztonságos üzemeltetését. Ezek közé tartozik a fázis kiegyensúlyozatlanság elleni védelem, a reteszelt rotor elleni védelem, teljesítménytényező változás figyelése, terhelés ingadozás elleni védelem, túlterhelés elleni védelem, hosszú idejű túlterhelés elleni védelem, fáziskimaradás elleni védelem, hőmérséklet védelem, termikus túlterhelés elleni védelem, földzárlat védelem és fordított polaritás elleni védelem. A készülék 6 logikai bemenettel és 3 relés logikai kimenettel rendelkezik, ami lehetővé teszi a különféle vezérlési feladatok elvégzését.
A kommunikáció Modbus protokollon keresztül történik, 2-vezetékes RS 485 interfészen, 1-247 közötti címzéssel, és 1,2-19,2 kbit/s átviteli sebességgel. A készülék két csatlakozási lehetőséget kínál: RJ45 csatlakozót 2 árnyékolt csavart érpárral, valamint sorkapcsot szintén 2 árnyékolt csavart érpárral. Ez a rugalmas kommunikációs képesség lehetővé teszi a motorvezérlő egyszerű integrálását különböző ipari hálózatokba és rendszerekbe.
A TeSys T LTMR08MBD széles körű diagnosztikai funkciókat is kínál, beleértve az üzemóra számlálót, hibaelőzmények információt, fázis- és földhiba számláló, hibarögzítést, túlterhelés utáni várakozási idő kijelzést, túlterhelés előtti fennmaradó üzemidő kijelzést, hibaösszefüggés információt, indítási áram és idő mérést, eseményrögzítést, és motorvezérlés parancs rögzítést. Ezek a funkciók lehetővé teszik a részletes felügyeletet és a problémák korai észlelését, megelőzve a jelentősebb meghibásodásokat.
A készülék korszerű mérési funkciókat is tartalmaz, mint az átlagáram mérés, földzárlati áram mérés, fázisáram RMS mérés, kiegyensúlyozatlansági áram mérés és hőmérséklet mérés. A mérési pontosság kiemelkedő: 5-15% földzárlati árammérés belső méréssel, 1% feszültség mérés (100-830 V), 3% teljesítménytényező mérés, 5% földzárlati árammérés külső méréssel, évenként ±30 perc belső óra pontosság, 0,02 hőmérséklet mérési pontosság, 1% árammérési pontosság, és 5% aktív és reaktív teljesítmény mérési pontosság.
Schneider Electric TeSys T - LTMR08MBD - motorvezérlő műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Termék neve: TeSys T
Eszköz rövid neve: LTMR
Termék vagy komponens típusa: Motorvezérlő
Eszköz alkalmazás: Berendezés felügyelet és vezérlés
Méréstartomány: 0,4...8 A
Névleges tápfeszültség: 24 V DC
Áramfogyasztás: 56...127 mA
Tápfeszültség határértékek: 20,4...26,24 V DC
Kommunikáció
Kommunikációs port protokoll: Modbus
Busz típus: Modbus 2-vezetékes RS 485 interfész, címzés 1...247, átviteli sebesség 1,2...19,2 kbit/s, RJ45 2 árnyékolt csavart érpárral vagy sorkapocs 2 árnyékolt csavart érpárral
Kiegészítő
Névleges szigetelési feszültség: 690 V az EN/IEC 60947-1, CSA C22.2 No 14 és UL 508 szerint
Névleges lökőfeszültség-állóság: 6 kV áram vagy feszültségmérő áramkör, 0,8 kV kommunikációs áramkör, 0,8 kV tápellátás, bemenetek és kimenetek az EN/IEC 60947-4-1 szerint
Rövidzárlati ellenállás: 100 kA az EN/IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges érték: 4 A gG kimenethez, 0,5 A gG vezérlőáramkörhöz
Védelem típusa
Fázis kiegyensúlyozatlanság, Reteszelt rotor, Teljesítménytényező változás, Terhelés ingadozás, Túlterhelés, Túlterhelés (hosszú idejű), Fáziskimaradás, Hőmérséklet védelem, Termikus túlterhelés elleni védelem, Földzárlat védelem, Fordított polaritás elleni védelem
Hálózati és gép diagnosztika típusa
Üzemóra számláló, Hibaelőzmények információ, Fázis- és földhiba számláló, Hibarögzítés, Túlterhelés utáni várakozási idő, Túlterhelés előtti fennmaradó üzemidő, Hibaösszefüggés információ, Indítási áram és idő, Eseményrögzítés, Motorvezérlés parancs rögzítés
Logikai bemenetek és kimenetek
Logikai bemenet szám: 6
Bemeneti áram: 7 mA
0 garantált állapot: Logikai bemenet: < 5 V és <= 15 mA 5 ms-ra
1 garantált állapot: Logikai bemenet: < 15 V és 2...15 mA 15 ms-ra
Maximum kimeneti kapcsolási frekvencia: 2 Hz
Terhelési áram: 5 A 250 V AC-nál vagy 5 A 30 V DC-nél logikai kimenethez
Megengedett teljesítmény: 480 VA (AC-15), Ie = 2 A, 500000 ciklus (kimenet) vagy 30 W (DC-13), Ie = 1,25 A, 500000 ciklus (kimenet)
Maximum működési ráta: 1800 ciklus/óra
Érintkezők típusa és összetétele: 1 NO + 1 NC hiba jelzés, 3 NO
Mérési típus
Átlagáram Iavg, Földzárlati áram, Fázisáram I1, I2, I3 RMS, Kiegyensúlyozatlansági áram, Hőmérséklet
Mérési pontosság
5...15% földzárlati áram belső mérés, 1% feszültség (100...830 V), 3% teljesítménytényező, 5% földzárlati áram külső mérés, +/- 30 perc/év belső óra, 0,02 hőmérséklet, 1% áram, 5% aktív és reaktív teljesítmény
Méretadatok
Szélesség: 91 mm
Magasság: 61 mm
Mélység: 122,5 mm
Környezeti jellemzők
IP védelmi fokozat: IP20
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi magasság: <= 2000 m teljesítménycsökkenés nélkül
