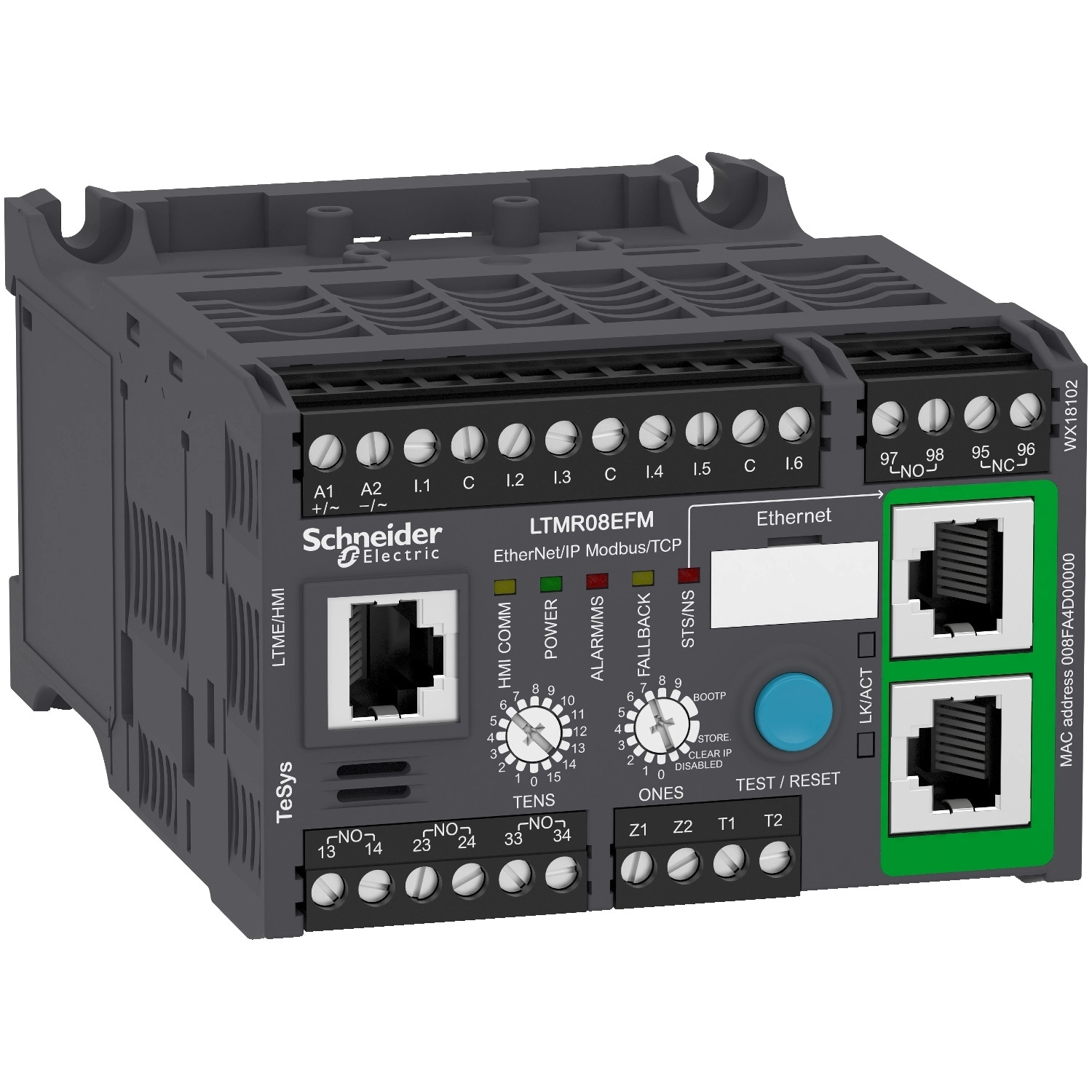

A TeSys T termékcsaládba tartozó LTMR08EFM motorvezérlő a Schneider Electric innovatív megoldása a komplex motorvédelmi és felügyeleti alkalmazásokhoz. Ez a sokoldalú eszköz egyesíti a motorvédelmet és az Ethernet alapú ipari kommunikációt, így tökéletes választás a modern ipari környezetben történő alkalmazásokhoz.
Az LTMR08EFM egy fejlett motorvezérlő, amely 0,4-8 A mérési tartományban kínál megbízható védelmet a motorok számára. A készülék 100-240 V AC 50/60 Hz tápfeszültséggel működik, tápfeszültség határértéke 93,5-264 V AC között van, áramfelvétele pedig 8-62,8 mA. Kommunikációs protokollként a Modbus TCP és az EtherNet/IP használható, míg a busz típusa Ethernet IEEE 802.3 interfész, 0-159 címzéssel, 10-100 Mbit/s átviteli sebességgel, RJ45 csatlakozással és 2 árnyékolt sodrott érpárral.
A TeSys T LTMR08EFM kiemelkedő védelmi funkciókkal rendelkezik, többek között termikus túlterhelés-védelem, túlterhelés, termikus védelem, álló rotor védelem, fáziskimaradás, fázis-kiegyenlítetlenség, terhelés-ingadozás, fordított polaritás védelem, hosszú idejű túlterhelés, földzárlat védelem és teljesítménytényező-változás elleni védelem. A hálózati és gépi diagnosztikai lehetőségek között megtalálhatók a kioldási környezeti információk, fázis- és földhiba-kioldási számlálók, kioldási előzmények, eseményrögzítés, túlterhelés előtti hátralévő működési idő, indítóáram és -idő, hibárögzítés, túlterhelés kioldás utáni várakozási idő, üzemóra számláló és a motorvezérlési parancsok rögzítése.
A készülék 6 logikai bemenettel rendelkezik, 3,1 mA-es bemeneti árammal 100 V-nál és 7,5 mA-nál 240 V esetén. A logikai kimenetek maximális kapcsolási frekvenciája 2 Hz, a terhelőáram 5 A 250 V AC vagy 30 V DC esetén. Az LTMR08EFM megengedett teljesítménye 480 VA (AC-15), Ie = 2 A, 500000 ciklusig és 30 W (DC-13), Ie = 1,25 A, 500000 ciklusig. A maximális üzemi frekvencia 1800 ciklus/óra.
A TeSys T LTMR08EFM érintkezői között 1 NO + 1 NC hibajelző és 3 NO található. A készülék többféle mérési funkcióval rendelkezik, úgymint földzárlati áram, kiegyenlítetlen áram, hőmérséklet, átlagáram és fázisáram RMS. A mérési pontosság igen magas: földzárlati áram belső mérésnél 5-15%, feszültség mérésnél 1% (100-830 V), teljesítménytényező esetén 3%, földzárlati áram külső mérésnél 5%, belső óránál +/- 30 perc/év, hőmérsékletnél 0,02, áramnál 1%, valamint hatásos és meddő teljesítménynél 5%.
A TeSys T LTMR08EFM túlfeszültségi kategóriája III, csatlakozási távolsága 5,08 mm. Különböző méretű és típusú kábelek csatlakoztathatók a vezérlőáramkörökhöz. A vezérlőáramkör meghúzási nyomatéka 0,5-0,6 Nm, amihez 3 mm-es lapos csavarhúzó szükséges. A készülék szennyezettségi foka 3.
Schneider Electric TeSys T - LTMR08EFM - vezérlő ETHERNET 0,4 - 8A 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys T
Eszköz rövid neve: LTMR
Termék vagy komponens típusa: Motorvezérlő
Eszköz alkalmazás: Berendezés felügyelet és vezérlés
Mérési áramtartomány: 0,4...8 A
Névleges tápfeszültség: 100...240 V AC 50/60 Hz
Áramfogyasztás: 8...62,8 mA
Tápfeszültség határértékek: 93,5...264 V AC
Kommunikációs port protokoll: Modbus TCP/EtherNet/IP
Kiegészítő információk
Szigetelési feszültség: 690 V (EN/IEC 60947-1, CSA C22.2 No 14, UL 508 szerint)
Névleges lökőfeszültség-állóság: 4 kV tápellátás, bemenetek és kimenetek esetén (EN/IEC 60947-4-1 szerint), 6 kV áram- vagy feszültségmérő áramkör esetén (EN/IEC 60947-4-1 szerint), 0,8 kV kommunikációs áramkör esetén (EN/IEC 60947-4-1 szerint)
Rövidzárlat-állóság: 100 kA (EN/IEC 60947-4-1 szerint)
Kapcsolódó biztosíték névleges értéke: 4 A gG kimenethez, 0,5 A gG vezérlőáramkörhöz
Védelmi típusok
Termikus túlterhelés védelem, Túlterhelés, Termikus védelem, Blokkolt forgórész, Fáziskimaradás, Fázis kiegyensúlyozatlanság, Terhelés ingadozás, Fordított polaritás védelem, Túlterhelés (hosszú idejű), Földzárlat védelem, Teljesítménytényező változás
Hálózati és gép diagnosztikai típusok
Kioldási környezeti információk, Fázishiba és földzárlat kioldás számlálók, Kioldási előzmények információk, Eseményrögzítés, Túlterhelés kioldás előtti hátralévő működési idő, Indítóáram és idő, Hibarögzítés, Túlterhelési kioldás utáni várakozási idő, Üzemóra számláló/működési idő, Motorvezérlési parancsok rögzítése
Be- és kimeneti jellemzők
Logikai bemenetek száma: 6
Bemeneti áram: 3,1 mA (100 V-nál), 7,5 mA (240 V-nál)
Maximális kimenet kapcsolási frekvencia: 2 Hz
Terhelőáram: 5 A 250 V AC logikai kimenethez, 5 A 30 V DC logikai kimenethez
Érintkezők típusa és összetétele: 1 NO + 1 NC hibajelző, 3 NO
Mérési jellemzők
Mérési típusok: Földzárlati áram, Kiegyensúlyozatlan áram, Hőmérséklet, Átlagos áram Iavg, Fázisáram I1, I2, I3 RMS
Mérési pontosság: 5...15% földzárlati áram belső mérés, 1% feszültség (100...830 V), 3% teljesítménytényező, 5% földzárlati áram külső mérés, +/- 30 perc/év belső óra, 0,02 hőmérséklet, 1% áram, 5% aktív és reaktív teljesítmény
Fizikai jellemzők
Szélesség: 91 mm
Magasság: 61 mm
Mélység: 122,5 mm
Túlfeszültségi kategória: III
Csatlakozási távolság: 5,08 mm
IP védettségi fokozat: IP20
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi tengerszint feletti magasság: <= 2000 m teljesítménycsökkentés nélkül
