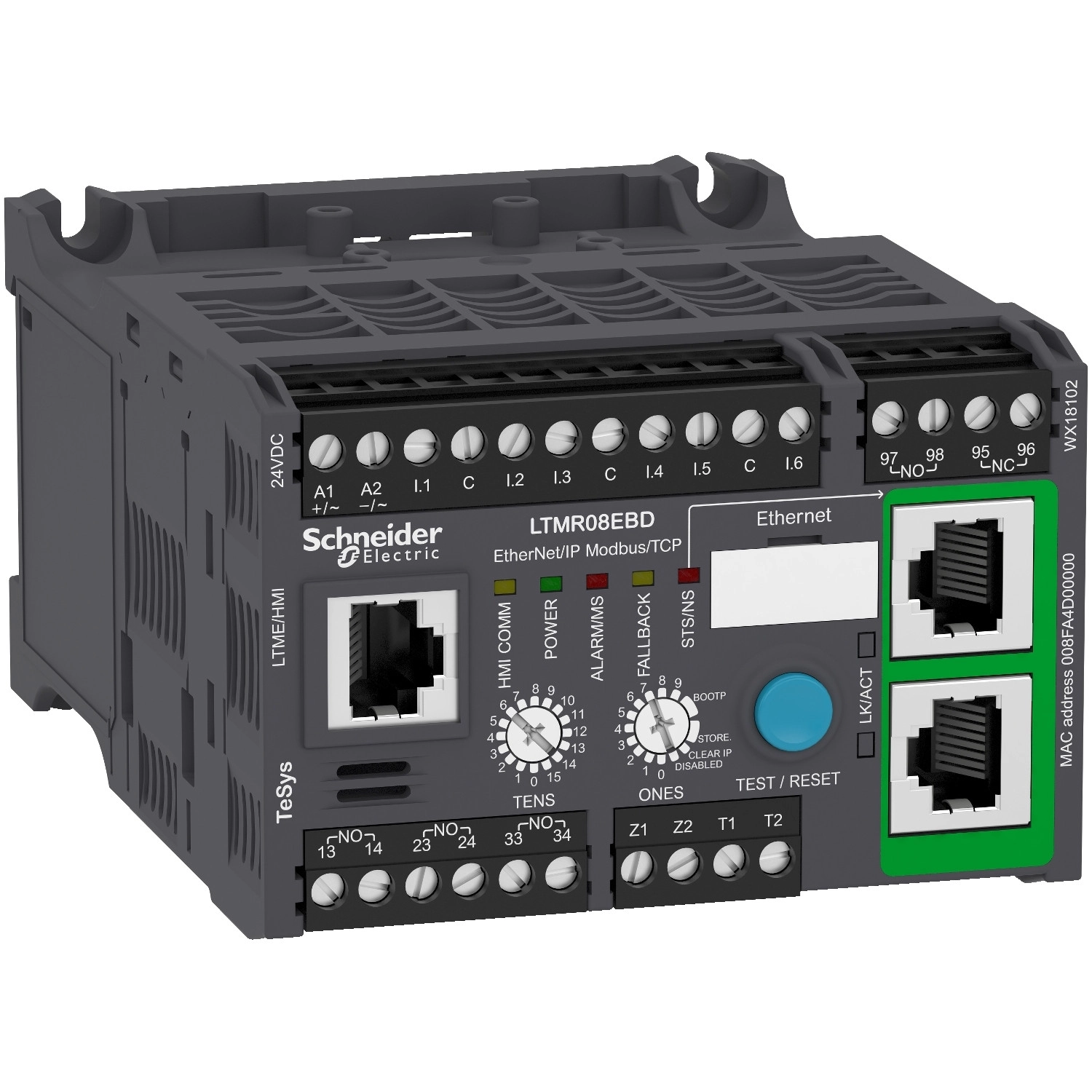

A Schneider Electric TeSys T LTMR08EBD motorvezérlő egy professzionális eszköz, amely kifejezetten ipari motorok és berendezések felügyeletére és vezérlésére szolgál. Ez a 24 VDC tápfeszültséggel működő modell 0,4-8 A áramerősség tartományban használható, és integrált Ethernet/IP, valamint Modbus/TCP kommunikációs lehetőségekkel rendelkezik, amely biztosítja a modern ipari hálózatokba való zökkenőmentes integrálhatóságát.
A vezérlő hat logikai bemenettel és három logikai kimenettel van felszerelve, ami rugalmas irányítási és felügyeleti lehetőségeket biztosít. Az Ethernet IEEE 802.3 interfész 10-100 Mbit/s átviteli sebességgel és RJ45 csatlakozással rendelkezik, amely két árnyékolt csavart érpárral csatlakozik a hálózathoz. A készülék 56-127 mA közötti áramfelvétellel működik, és 20,4-26,24 V DC tápfeszültség tartományban megbízhatóan üzemel.
A TeSys T LTMR08EBD motorvezérlő kiemelkedő védettségi funkciókkal rendelkezik, amelyek biztosítják a motor és a rendszer biztonságát. Ezek közé tartoznak: fáziskiesés elleni védelem, forgórész blokkolás elleni védelem, földzárlat védelem, termikus védelem, túlterhelés védelem, fázis kiegyensúlyozatlanság elleni védelem, fordított polaritás elleni védelem, teljesítménytényező változás figyelése, hosszú idejű túlterhelés elleni védelem, termikus túlterhelés védelem, valamint terhelés ingadozás figyelése. Emellett a készülék fejlett diagnosztikai funkciókat is kínál, mint például eseményrögzítés, túlterhelés előtti hátralévő üzemidő kijelzése, hiba kontextus információk, túlterhelés utáni várakozási idő, üzemóra számláló, hiba előzmények, hibaregisztráció, indítási áram és idő figyelése, fázis- és földhibaszámláló, valamint motorvezérlési parancsok rögzítése. Ezek a funkciók lehetővé teszik a proaktív karbantartást és a gyors hibaelhárítást.
A Schneider Electric LTMR08EBD motorvezérlő kiemelkedően pontos mérési képességekkel rendelkezik: a fázisáramot 1%-os, a feszültséget (100-830 V tartományban) szintén 1%-os, a teljesítménytényezőt 3%-os, az aktív és reaktív teljesítményt 5%-os, a belső földzárlati áramot 5-15%-os, a külső földzárlati áramot pedig 5%-os pontossággal méri. A hőmérsékletmérés 0,02 pontossággal, a belső óra pedig évi ±30 perc eltéréssel működik. A készülék többféle mennyiséget képes mérni, beleértve az átlagáramot, a hőmérsékletet, a földzárlati áramot, az I1, I2, I3 fázisáramok effektív értékét, valamint a kiegyensúlyozatlansági áramot.
Schneider Electric TeSys T - LTMR08EBD - motorvezérlő műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys T
Eszköz rövid neve: LTMR
Eszköz típusa: Motorvezérlő
Alkalmazás: Berendezés felügyelete és vezérlése
Mérhető áramerősség: 0,4...8 A
Névleges tápfeszültség: 24 V DC
Áramfelvétel: 56...127 mA
Tápfeszültség határértékek: 20,4...26,24 V DC
Kommunikációs port protokoll: Modbus TCP/EtherNet/IP
Busz típus: Ethernet IEEE 802.3 interfész, címzés 0...159, átviteli sebesség 10...100 Mbit/s, RJ45 2 árnyékolt csavart érpárral
Kiegészítő adatok
Névleges szigetelési feszültség: 690 V az EN/IEC 60947-1, CSA C22.2 No 14, UL 508 szerint
Névleges impulzus-állóság: 6 kV áram- vagy feszültségmérő áramkör, 0,8 kV kommunikációs áramkör, 0,8 kV tápellátás, bemenetek és kimenetek
Rövidzárlat-állóság: 100 kA
Biztosíték értéke: 4 A gG kimenethez, 0,5 A gG vezérlő áramkörhöz
Védelmi funkciók
Fáziskiesés, Forgórész blokkolás, Földzárlat védelem, Termikus védelem, Túlterhelés, Fázis kiegyensúlyozatlanság, Fordított polaritás védelem, Teljesítménytényező változás, Hosszú idejű túlterhelés, Termikus túlterhelés védelem, Terhelés ingadozás
Diagnosztikai funkciók
Eseményrögzítés, Túlterhelés előtti hátralévő üzemidő, Hiba kontextus információk, Túlterhelés utáni várakozási idő, Üzemóra számláló, Hiba előzmények, Hibaregisztráció, Indítási áram és idő, Fázis- és földhibaszámláló, Motorvezérlési parancsok rögzítése
Logikai be- és kimenetek
Logikai bemenetek száma: 6
Bemeneti áram: 7 mA
Maximum kimeneti kapcsolási frekvencia: 2 Hz
Terhelőáram: 5 A 250 V AC vagy 5 A 30 V DC logikai kimenethez
Érintkezők típusa és összetétele: 1 NO + 1 NC hibajelzés, 3 NO
Mérési jellemzők
Mérési típusok: Átlagáram, Hőmérséklet, Földzárlati áram, I1, I2, I3 fázisáramok RMS értéke, Kiegyensúlyozatlansági áram
Mérési pontosság: 1% áram, 1% feszültség (100-830V), 3% teljesítménytényező, 5% aktív és reaktív teljesítmény, 5-15% belső földzárlati áram mérés, 5% külső földzárlati áram mérés, 0,02 hőmérséklet, ±30 perc/év belső óra
Fizikai jellemzők
Szélesség: 91 mm
Magasság: 61 mm
Mélység: 122,5 mm
IP védettségi szint: IP20
Üzemi hőmérséklet tartomány: -20...60 °C
Tárolási hőmérséklet tartomány: -40...80 °C
Működési magasság: <= 2000 m leértékelés nélkül
