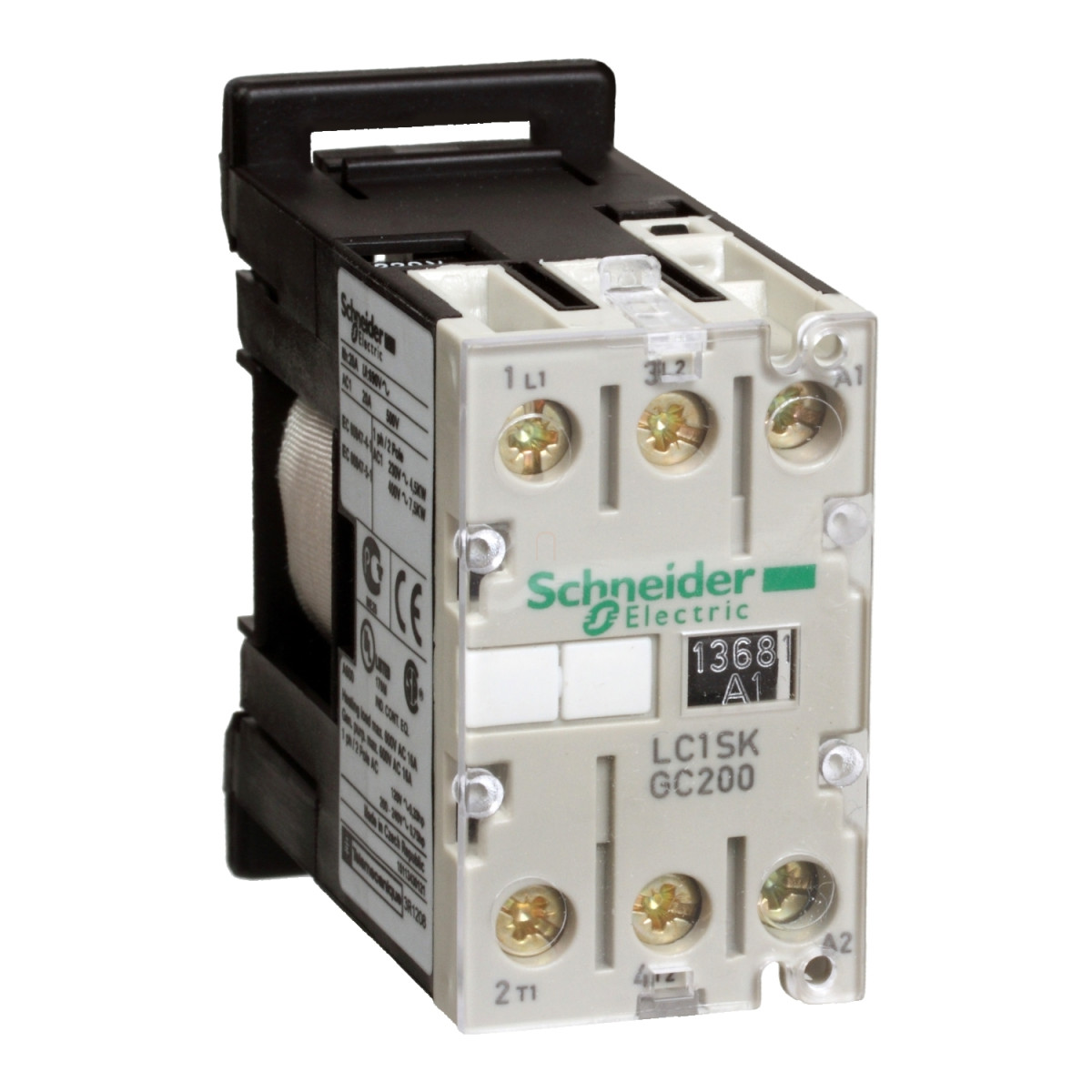

A Schneider Electric TeSys SK termékcsaládba tartozó LC1SKGC200P7 típusú mini kontaktor egy kompakt méretű, mégis nagy teljesítményű kapcsolóeszköz, amely ideális választás olyan alkalmazásokhoz, ahol a helytakarékosság mellett a megbízható működés is fontos szempont. A mindössze 27 mm szélességű készülék tökéletesen illeszkedik modern ipari berendezések, illetve épületautomatizálási rendszerek kapcsolószekrényeibe.
A TeSys SK LC1SKGC200P7 mini kontaktor 2 pólusú kialakítással rendelkezik, mindkét pólus záró (NO) kialakítású. Ez a konfiguráció különösen hasznos rezisztív terhelések és motorvezérlési alkalmazások esetében. Az eszköz AC-3 kategóriában 400V feszültségszinten 5A névleges üzemi áramot képes kapcsolni, míg AC-1 felhasználási kategóriában (rezisztív terhelés esetén) akár 20A terhelőáramot is képes kezelni 50°C alatti környezeti hőmérsékleten. A készülék névleges üzemi feszültsége a teljesítmény áramkörben 690V AC 50/60 Hz.
A vezérlőtekercs 230V AC 50/60 Hz feszültséggel működik. A kontaktor működési jellemzői között kiemelendő a gyors kapcsolási idő: bekapcsoláskor 7-14 ms, kikapcsoláskor 6-8 ms. A mechanikai élettartama kiemelkedően magas, 10 millió kapcsolási ciklus, és akár 1200 kapcsolás/óra maximális működtetési frekvenciával rendelkezik. A vezérlőkörben megengedett feszültségtartomány üzemi állapotban 0,85-1,1-szeres névleges érték, míg a megengedett feszültség elengedéskor 0,2-0,75-szörös érték 55°C alatti hőmérsékleten.
A mini kontaktor IP2X érintésvédelmi fokozattal rendelkezik a VDE 0106 szabvány szerint. Működési hőmérséklet-tartománya -20°C és +50°C között van, tárolási hőmérséklete pedig -50°C és +70°C között lehet. A készülék 2000 méter tengerszint feletti magasságig korlátozás nélkül használható. A TeSys SK LC1SKGC200P7 mini kontaktor számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásoknak. A termék rendelkezik CB Scheme, CE, UKCA, EAC és cULus tanúsítványokkal is.
A mini kontaktor csatlakozási lehetőségei rugalmasak: 1. csatlakozó esetén 1,5-6 mm² tömör, 0,5-6 mm² sodrott kábel végelzáró nélkül, illetve 0,35-6 mm² sodrott kábel végelzáróval. A 2. csatlakozónál 1,5-4 mm² tömör, 0,35-2,5 mm² sodrott kábel végelzáró nélkül, illetve 0,35-1,5 mm² sodrott kábel végelzáróval használható. A készülék méretei kompaktak: 56 mm magasság, 27 mm szélesség és 55,5 mm mélység, nettó tömege mindössze 0,132 kg. A pozidrive 1-es csavarhúzóval végezhető meghúzási nyomaték a teljesítmény áramkör csatlakozásainál 0,8 Nm.
Schneider Electric TeSys SK - LC1SKGC200P7 - Mini kontaktor AC3/400V 5A 230VAC 27mm műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Termék neve: TeSys SK
Termék vagy komponens típusa: Mini kontaktor
Eszköz rövid neve: LC1SKGC
Kontaktor alkalmazás: Rezisztív terhelés, Motorvezérlés
Felhasználási kategória: AC-1, AC-3
Teljesítménypólus kontaktus összetétel: 2P
Pólus kontaktus összetétel: 2 NO
Elektromos jellemzők
Névleges üzemi áram: 5 A 400 V AC AC-3 esetén, 20 A (50 °C alatt) AC AC-1 esetén
Névleges üzemi feszültség: Teljesítmény áramkör: 690 V AC 50/60 Hz
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőkör feszültsége: 230 V AC 50/60 Hz
Hagyományos szabad levegős termikus áram: 20 A (55 °C-on) teljesítmény áramkörnél
Irms névleges bekapcsolási képesség: 50 A AC NF C 63-110 szerint, 50 A AC IEC 60947 szerint
Névleges megszakítási képesség: 40 A 400 V-nál NF C 63-110 szerint, 40 A 400 V-nál IEC 60947 szerint
Névleges rövididejű zárlati áramszilárdság: 40 A 55 °C-on teljesítmény áramkör esetén
Hozzárendelt biztosíték besorolás: 20 A gI 440 V-nál teljesítmény áramkörnél
Átlagos impedancia: 4 mOhm - Ith 20 A 50 Hz teljesítmény áramkörnél
Névleges szigetelési feszültség: Teljesítmény áramkör: 690 V BS 5424, IEC 60947, UL 508, VDE 0110 C csoport és CSA C22.2 No 14 szerint
Mechanikai és környezeti jellemzők
Szerelési tartó: Sín
Szabványok: EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CB Scheme, CE, UKCA, EAC, cULus
Csatlakozások - sorkapcsok: Csatlakozó 1 kábel(ek) 1,5...6 mm² tömör, Csatlakozó 2 kábel(ek) 1,5...4 mm² tömör, Csatlakozó 1 kábel(ek) 0,5...6 mm² hajlékony kábelvég nélkül, Csatlakozó 2 kábel(ek) 0,35...2,5 mm² hajlékony kábelvég nélkül, Csatlakozó 1 kábel(ek) 0,35...6 mm² hajlékony kábelvéggel, Csatlakozó 2 kábel(ek) 0,35...1,5 mm² hajlékony kábelvéggel
Meghúzási nyomaték: Teljesítmény áramkör: 0,8 Nm - csatlakozónál - pozidriv 1-es csavarhúzóval
Működési idő: 6...8 ms tekercs kioldás és NO nyitás, 7...14 ms tekercs gerjesztés és NO zárás
Mechanikai élettartam: 10 millió ciklus
Maximális működési gyakoriság: 1200 ciklus/óra
Vezérlőköri feszültséghatárok: Üzemi: 0,85...1,1 Uc 50/60 Hz-nél (55 °C alatt), Elengedési: 0,2...0,75 Uc 50/60 Hz-nél (55 °C alatt)
Bekapcsolási teljesítmény VA-ban: 16 VA 50/60 Hz (20 °C-on)
Tartási teljesítményfelvétel VA-ban: 4,2 VA 50/60 Hz (20 °C-on)
Hőleadás: 1,4 W 50/60 Hz-en
Védelmi jellemzők és környezeti feltételek
IP védettségi fokozat: IP2X a VDE 0106 szerint
Védőkezelés: TC az IEC 60068 és DIN 50015 szerint
Környezeti levegőhőmérséklet üzemelés közben: -20...50 °C
Környezeti levegőhőmérséklet tároláskor: -50...70 °C
Üzemelési magasság: 2000 m korlátozás nélkül
Méretek
Magasság: 56 mm
Szélesség: 27 mm
Mélység: 55,5 mm
Nettó tömeg: 0,132 kg
