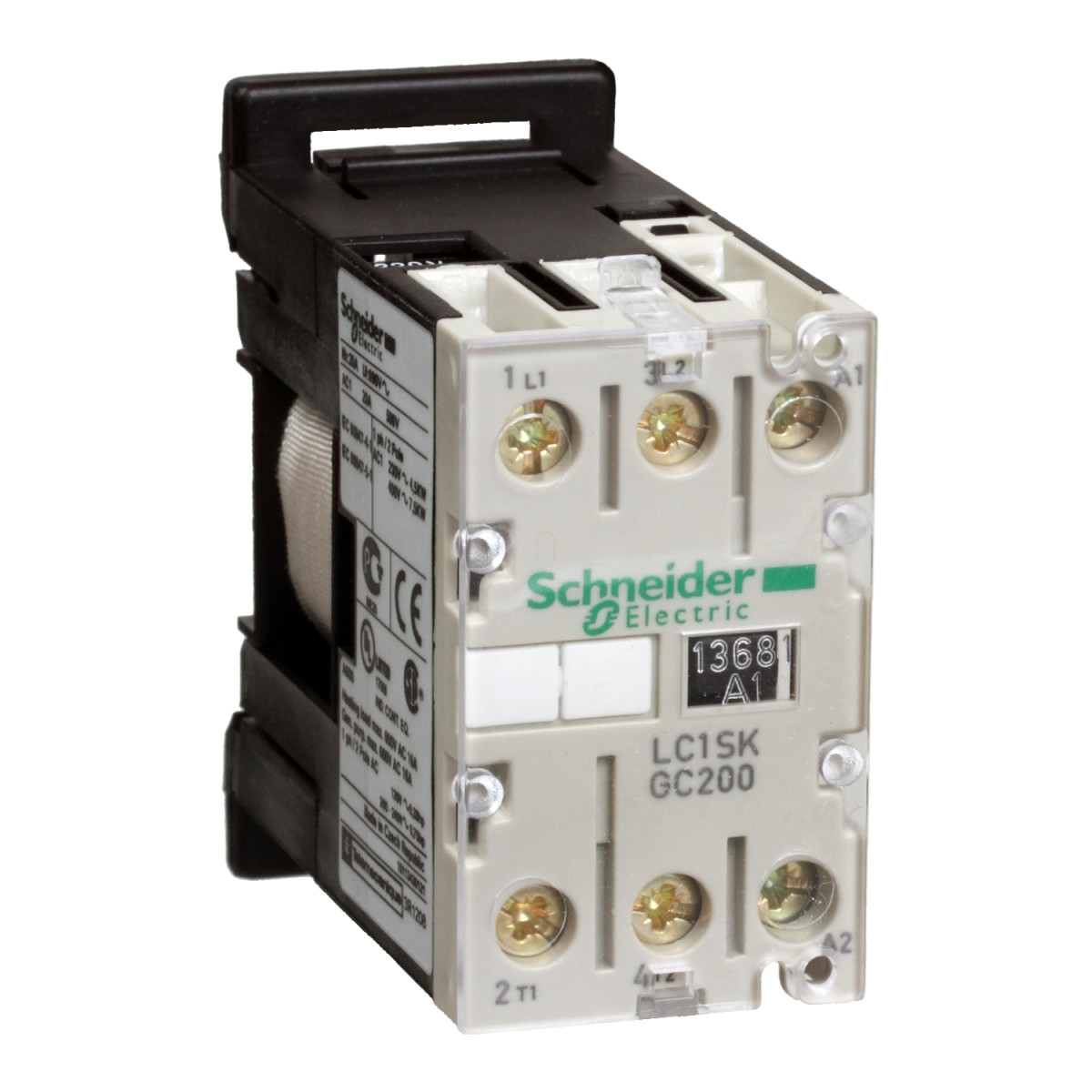

A Schneider Electric TeSys SK termékcsaládba tartozó LC1SKGC200M7 mini kontaktor egy rendkívül megbízható és kompakt méretű elektromos kapcsolóeszköz, amely számos ipari és épületgépészeti alkalmazásban kiválóan használható. Ez a 2 pólusú (2NO) kialakítású kontaktor ideális választás motorvezérlési és ellenállás terhelési alkalmazásokhoz, különösen ahol a hely korlátozottan áll rendelkezésre.
A TeSys SK mini kontaktor AC-1 és AC-3 felhasználási kategóriában is alkalmazható, ami rendkívüli sokoldalúságot biztosít. Névleges üzemi árama 5A 400V AC feszültségen AC-3 kategóriában, míg AC-1 kategóriában 20A (50°C alatti környezeti hőmérsékleten). A készülék névleges üzemi feszültsége 690V AC 50/60 Hz az erőátviteli áramkörben. A vezérlőáramkör 220V AC 50/60 Hz feszültséggel működik, így könnyen illeszthető a legtöbb ipari vezérlőrendszerhez.
A kompakt méreteknek köszönhetően - magasság 56 mm, szélesség 27 mm, mélység 55,5 mm - a kontaktor könnyen beépíthető szűk helyekre is. A termék sínre szerelhető, ami megkönnyíti a telepítést és karbantartást. Csatlakozások tekintetében rendkívül rugalmas: alkalmas 1,5...6 mm² tömör, 0,5...6 mm² rugalmas kábelvég nélküli, valamint 0,35...6 mm² rugalmas kábelvéggel ellátott vezetékek fogadására az 1-es csatlakozón. A meghúzási nyomaték az erőátviteli áramkörben 0,8 Nm a csatlakozókon, Pozidriv No 1 csavarhúzóval.
A műszaki paraméterek között kiemelkedő a mechanikai élettartam, amely 10 millió működési ciklus, illetve a maximális működési gyakoriság, amely 1200 ciklus/óra. A működési idő tekintetében a tekercs gerjesztésétől az NO érintkezők záródásáig 7-14 ms telik el, míg a tekercs kikapcsolásától az NO érintkezők nyitásáig 6-8 ms. A készülék működési hőmérséklet-tartománya -20...50°C, tárolási hőmérséklet-tartománya pedig -50...70°C. A maximális üzemeltetési magasság 2000 m teljesítménycsökkenés nélkül, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett is.
A terméket számos nemzetközi tanúsítvány és megfelelőségi bizonyítvány támogatja, beleértve a CB Scheme, CE, UKCA, EAC és cULus minősítéseket, valamint megfelel az EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 szabványoknak. A készülék védettsége IP2X a VDE 0106 szerint. Villamos jellemzői között említésre méltó a vezérlőáramkör feszültséghatárai (működési: 0,85...1,1 Uc 50/60 Hz frekvencián, 55°C alatt, valamint elengedési: 0,2...0,75 Uc 50/60 Hz frekvencián, 55°C alatt), a bekapcsolási teljesítmény 16 VA 50/60 Hz (20°C-on), a tartó teljesítményfelvétel 4,2 VA 50/60 Hz (20°C-on), valamint a hőleadás 1,4 W 50/60 Hz frekvencián.
Schneider Electric TeSys SK - LC1SKGC200M7 - Mini kontaktor 5A 220V AC műszaki adatok
Általános adatok
Termékvonal: TeSys
Terméknév: TeSys SK
Termék típus: Mini kontaktor
Rövidített készüléknév: LC1SKGC
Alkalmazás
Kontaktor alkalmazás: Motorvezérlés, Ellenállás terhelés
Felhasználási kategória: AC-1, AC-3
Műszaki paraméterek
Teljesítmény pólusok érintkező összetétele: 2P
Pólusok érintkező összetétele: 2 NO
Névleges üzemi áram: 5 A 400 V AC AC-3 esetén, 20 A (50 °C alatt) AC AC-1 esetén
Névleges üzemi feszültség: Erőátviteli áramkör: 690 V AC 50/60 Hz
Vezérlőáramkör típus: AC 50/60 Hz esetén
Vezérlőáramkör feszültség: 220 V AC 50/60 Hz
Hagyományos szabad levegős termikus áram: 20 A (55 °C-on) erőátviteli áramkörben
Irms névleges zárási képesség: 50 A AC az NF C 63-110 szerint, 50 A AC az IEC 60947 szerint
Névleges megszakító képesség: 40 A 400 V-ig az NF C 63-110 szerint, 40 A 400 V-ig az IEC 60947 szerint
Névleges rövid idejű áramtűrő képesség: 40 A 55 °C erőátviteli áramkörben
Kapcsolódó biztosíték névleges értéke: 20 A gI 440 V-ig erőátviteli áramkörben
Átlagos impedancia: 4 mOhm - Ith 20 A 50 Hz erőátviteli áramkörben
Elektromos jellemzők
Névleges szigetelési feszültség: Erőátviteli áramkör: 690 V a BS 5424, IEC 60947, UL 508, VDE 0110 group C, CSA C22.2 No 14 szerint
Működési idő: 6...8 ms tekercs kikapcsolás és NO nyitás, 7...14 ms tekercs gerjesztés és NO zárás
Mechanikai élettartam: 10 millió működési ciklus
Maximális működési gyakoriság: 1200 ciklus/óra
Vezérlőáramkör feszültséghatárai: Működési: 0,85...1,1 Uc 50/60 Hz-en (55 °C alatt), Elengedési: 0,2...0,75 Uc 50/60 Hz-en (55 °C alatt)
Bekapcsolási teljesítmény: 16 VA 50/60 Hz (20 °C-on)
Tartó teljesítményfelvétel: 4,2 VA 50/60 Hz (20 °C-on)
Hőleadás: 1,4 W 50/60 Hz-en
Környezeti paraméterek
IP védettségi fokozat: IP2X a VDE 0106 szerint
Védőkezelés: TC az IEC 60068, DIN 50015 szerint
Környezeti levegő hőmérséklet működés közben: -20...50 °C
Környezeti levegő hőmérséklet tárolás közben: -50...70 °C
Üzemeltetési magasság: 2000 m teljesítménycsökkenés nélkül
Mechanikai jellemzők
Magasság: 56 mm
Szélesség: 27 mm
Mélység: 55,5 mm
Tanúsítványok
Terméktanúsítványok: CB Scheme, CE, UKCA, EAC, cULus
Szabványok: EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
