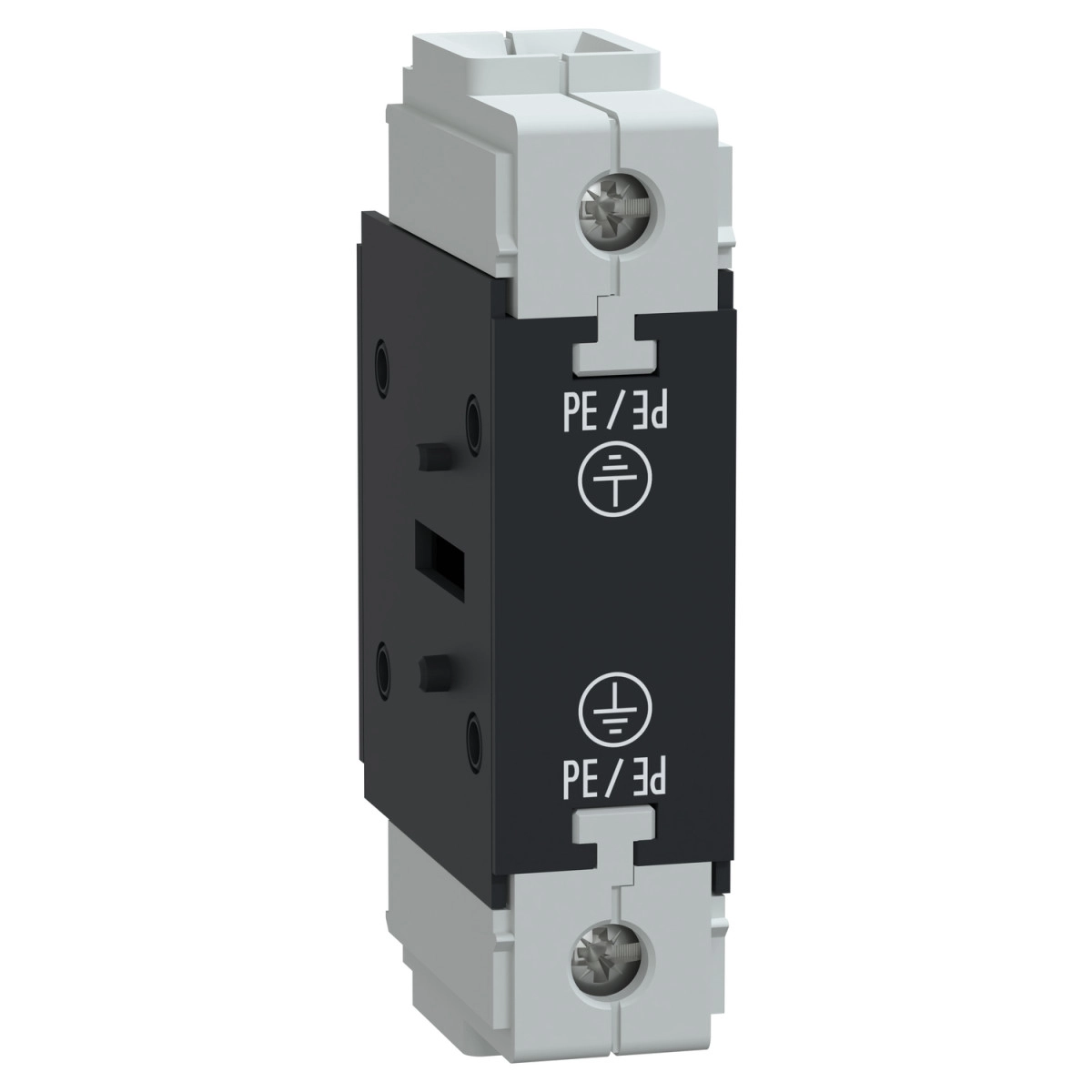

Schneider Electric TeSys Mini-Vario - VZ15 - Földkapocs 63 - 80A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A VZ15 jelű földelő blokk sokoldalú telepítést tesz lehetővé, mivel mind a bal, mind a jobb oldalra felszerelhető. Az eszköz mind egyenáramú (DC), mind váltóáramú (AC) hálózatokban alkalmazható, 50/60 Hz hálózati frekvenciával. Névleges üzemi feszültsége 690 V AC 50/60 Hz, impulzus-állósági feszültsége pedig eléri a 6 kV-ot. A konvencionális szabad levegőben mérhető termikus árama 80 A. A csatlakozás csavarszorítós kapcsokkal történik, ami megbízható elektromos kapcsolatot biztosít.
A Schneider Electric VZ15 földkapocs kompakt méretekkel rendelkezik: magassága 83 mm, szélessége 20 mm, mélysége pedig 46 mm. A kis méret ellenére kiváló műszaki tulajdonságokat kínál, így ideális választás ipari alkalmazásokhoz, ahol korlátozott szerelési tér áll rendelkezésre. Az eszköz megfelel az IEC 60947-3 szabványnak, és számos tanúsítvánnyal rendelkezik, köztük UL, CSA, GL és UKCA minősítésekkel, amelyek bizonyítják magas minőségét és megbízhatóságát.
A termék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami védelmet biztosít közepes méretű szilárd tárgyak behatolása ellen. A mechanikai robusztusság tekintetében a VZ15 földkapocs kiemelkedő: ellenáll a 10-150 Hz közötti 5 gn erősségű rezgéseknek az IEC 60068-2-6 szerint, valamint a 11 ms időtartamú, 15 gn erősségű ütéseknek az IEC 60068-2-27 szabvány alapján. A termék -20°C és +50°C közötti környezeti hőmérsékleten működőképes, és 960°C-os tűzállósággal rendelkezik az IEC 60695-2-1 szabványnak megfelelően. Ezek a tulajdonságok különösen fontosak az ipari környezetben történő alkalmazásoknál, ahol a berendezések gyakran vannak kitéve szélsőséges körülményeknek.
Schneider Electric TeSys Mini-Vario - VZ15 - Földkapocs 63 - 80A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Rövid terméknév: VZ
Termék vagy komponens típusa: Kiegészítő földelő blokk
Teljesítményszint: Magas teljesítmény
Érintkezők típusa és összetétele: Nincs
Termék kompatibilitás: V3, V4
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
Kiegészítő műszaki adatok
Szerelési hely: Bal, Jobb
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Konvencionális szabad léghűtéses hőáram [Ith]: 80 A
Csatlakozások - kapcsok: Csavarszorítós kapcsok
Fizikai jellemzők
Magasság: 83 mm
Szélesség: 20 mm
Mélység: 46 mm
Nettó tömeg: 0,1 kg
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: UL, CSA, GL, UKCA
Védőkezelés: TC
IP védettségi fokozat: IP20 az IEC 60529 szerint
Mechanikai robusztusság: Rezgések 10...150 Hz (5 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (15 gn) az IEC 60068-2-27 szerint
Környezeti hőmérsékleti tartomány működés közben: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
