A Schneider Electric TeSys Mini-Vario sorozatának VCF01 kódjelű terméke egy 3 pólusú, nagy teljesítményű fő- és vészleállító kapcsoló, melyet speciálisan ipari alkalmazásokhoz, gépek, berendezések biztonságos lekapcsolásához fejlesztettek ki. Ez a 20 amperes kapcsoló a TeSys VARIO termékcsalád tagja, amely a megbízhatóság és hosszú élettartam tekintetében kiemelkedő választás az ipari környezetben dolgozó szakemberek számára.

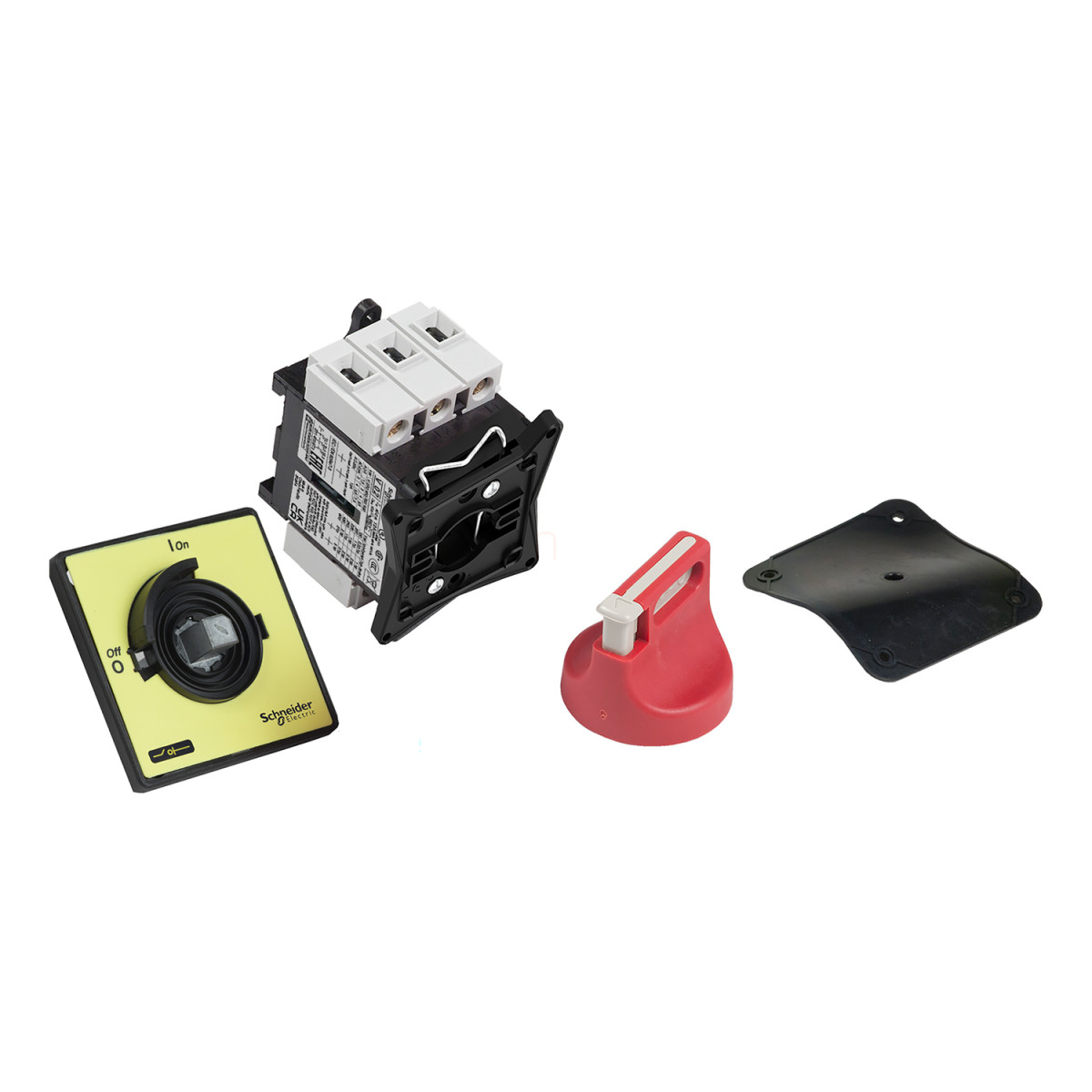

A VCF01 kapcsoló egyik fő előnye az egyszerű, ajtóra történő felszerelés, amelyet 4 csavar segítségével lehet megvalósítani. A piros színű forgókarral és sárga előlappal rendelkező eszköz könnyedén azonosítható mint vészleállító kapcsoló, ami kritikus fontosságú a gyors beavatkozás szükségessége esetén. Az érintkezők elrendezése 3 NO (3 záró), a kapcsoló névleges üzemi feszültsége pedig 690 V AC 50/60 Hz, ami széles alkalmazási területet biztosít.
A termék kiemelkedő műszaki paraméterekkel rendelkezik. A névleges üzemi árama AC-23 alkalmazásban 400 V-on 11 A, míg a konvencionális szabad levegőn mérhető termikus árama 20 A, zárt térben pedig 16 A. Teljesítmény tekintetében különböző kategóriákban használható: például AC-3 alkalmazásban 500 V-on 7,5 kW, 690 V-on AC-23A kategóriában pedig 11 kW teljesítményig terhelhető. Bekapcsolási képessége AC-21A, AC-22A és AC-23A kategóriákban egyaránt 200 A 400 V-on, ugyanez az érték a megszakítási képességre is. A rövidzárlati feltételes árama 10 kA 400 V-on 20 A-es aM vagy gG biztosítékkal társítva, lökőfeszültség-állósága pedig 8 kV, ami kiváló védettséget biztosít az átmeneti túlfeszültségekkel szemben.
A VCF01 leválasztó kapcsoló mechanikai és elektromos tartóssága is kiemelkedő: mechanikailag 100 000 kapcsolási ciklust, elektromosan AC-21 alkalmazásban szintén 100 000 ciklust, míg DC-1...5 kategóriában 30 000 ciklust bír el. Védettsége IP20 az IEC 60529 szabvány szerint, illetve IP65 védelemmel is rendelkezik. Működési hőmérséklet-tartománya -20°C és +50°C között van, ami a legtöbb ipari környezetben megfelelő. A kapcsoló telepíthető AC és DC hálózatokra egyaránt, és 1-től 3 darab 4-8 mm-es lakattal lezárható, ami növeli a berendezés biztonságát és megakadályozza a jogosulatlan működtetést.
A Schneider Electric TeSys Mini-Vario VCF01 kapcsoló megfelel az IEC 60947-3 szabványnak, és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CCC, GL, CSA, UL és UKCA minősítéseket is. Alkalmazása különösen ajánlott olyan ipari környezetben, ahol a biztonság kiemelt fontosságú, mint például gyártósorok, gépek, ipari berendezések főkapcsolójaként vagy vészleállítójaként. Csatlakoztatása egyszerű: a tápáramkör esetében csavaros kapcsokkal történik, amelyek maximum 10 mm² tömör vagy 6 mm² rugalmas, érvéghüvelyes vezetékeket fogadnak, a meghúzási nyomaték pedig 2,1 Nm. Kis méretének köszönhetően (60 x 60 mm-es alap, 74 mm magasság) könnyen beépíthető szűkös helyekre is.
Schneider Electric TeSys Mini-Vario - VCF01 - Komplett fő - és vészleállító kapcsoló 20A, ajtóra, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCF
Terméktípus: Vészleállító kapcsoló
Kiegészítő információk
Eszköz összetétele: Fogantyú és kapcsoló
Szerelési felület: Fogantyú: ajtóra, Kapcsoló: ajtóra
Szerelési mód: 4 csavarral a fogantyúhoz
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
Elektromos jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény:
7,5 kW 500 V-nál (AC-3)
11 kW 690 V-nál (AC-23A)
3 kW 230...240 V-nál (AC-3)
4 kW 400...415 V-nál (AC-3)
7,5 kW 500 V-nál (AC-23A)
5,5 kW 690 V-nál (AC-3)
4 kW 230...240 V-nál (AC-23A)
5,5 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram [Ie]: 11 A AC-23 Ue: 400 V
Konvencionális szabad levegőn mért termikus áram [Ith]: 20 A
Konvencionális zárt térben mért termikus áram [Ithe]: 16 A
Bekapcsolási és megszakítási jellemzők
Bekapcsolási képesség (I Rms):
200 A 400 V-nál AC-21A
200 A 400 V-nál AC-22A
200 A 400 V-nál AC-23A
Megszakítási képesség:
200 A 400 V-nál (AC-21A)
200 A 400 V-nál (AC-22A)
200 A 400 V-nál (AC-23A)
Feltételes rövidzárlati áram:
10 kA 400 V-nál - társított biztosíték 20 A aM
10 kA 400 V-nál - társított biztosíték 20 A gG
Névleges rövidzárlati bekapcsolási képesség [Icm]: 1 kA 400 V-nál Ipeak
Névleges rövid idejű áramtűrés [Icw]: 300 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Műszaki jellemzők
Szigetelésre való alkalmasság: Igen
Hálózat típusa: AC, DC
Szakaszos üzem osztálya: 30
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Piros
Fogantyú előlapjának színe: Sárga
Forgófogantyú lakattal zárása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam:
100000 ciklus AC-21
30000 ciklus DC-1...5
Csatlakoztatás
IEC csatlakozó típus:
Áramkör: csavaros kapcsok 10 mm² - tömör
Áramkör: csavaros kapcsok 6 mm² - rugalmas - érvéghüvellyel
Meghúzási nyomaték: Áramkör: 2,1 Nm - csavaros kapcsokon
Méretek
Alap mérete: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: CCC, GL, CSA, UL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság:
Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint
Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Működési környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Főkapcsoló
