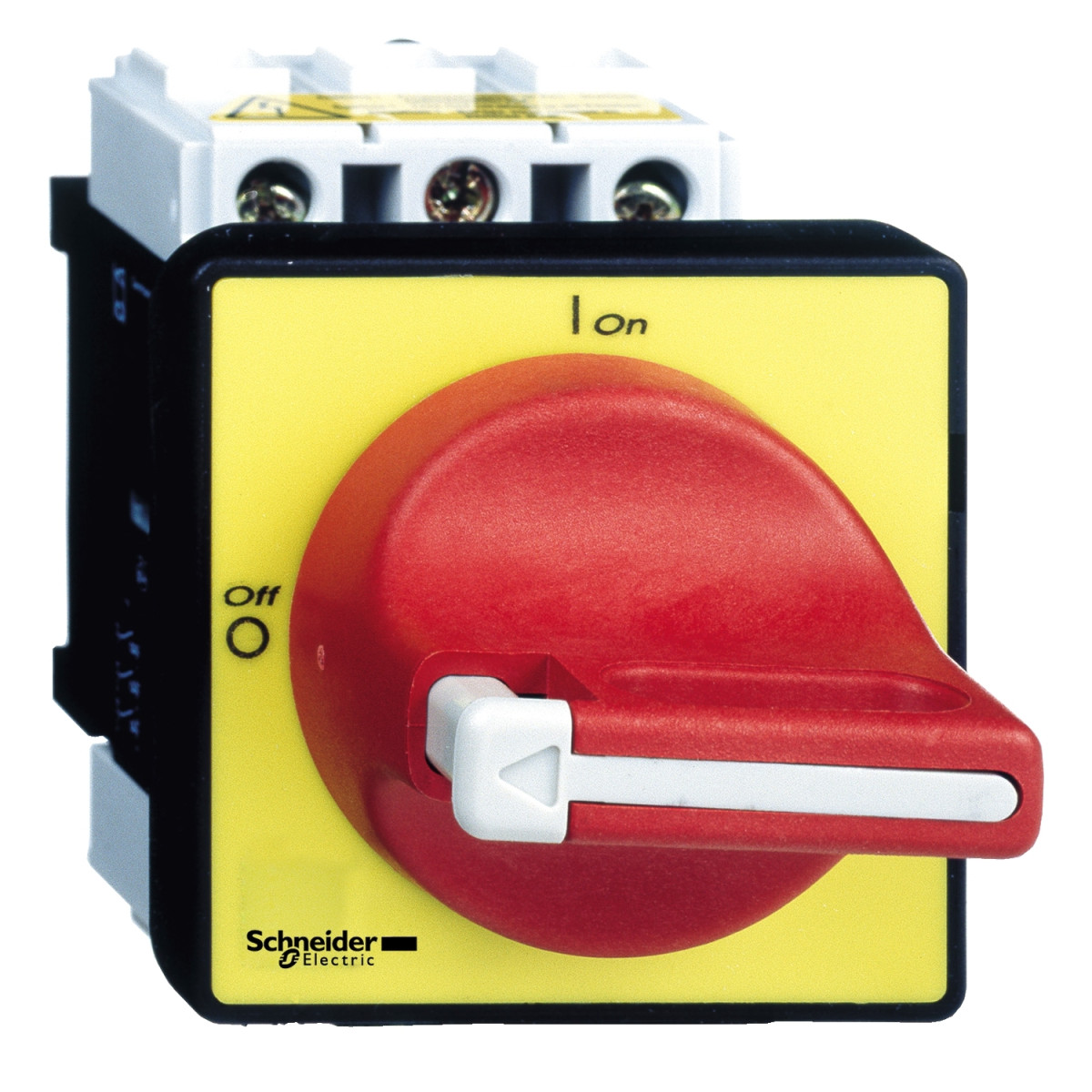

A Schneider Electric TeSys Mini-Vario VCF0 típusú komplett fő- és vészleállító kapcsoló egy rendkívül megbízható, magas minőségű elektromos kapcsolóeszköz, amely ideális választás olyan ipari környezetben, ahol fontos a biztonságos leválasztás és a vészleállítási funkció. A TeSys VARIO termékcsalád részeként ez a 25A-es típus ajtóra szerelhető kivitelben érkezik, csavaros rögzítéssel.
A VCF0 készülék kiemelkedő műszaki paraméterekkel rendelkezik. A kapcsoló 3 pólusú kialakítású, 3 NO érintkezővel, és 690V AC 50/60 Hz névleges üzemi feszültséggel üzemeltethető. Ez a sokoldalú eszköz különböző teljesítményszinteken alkalmazható: 11 kW 500V-on (AC-23A), 15 kW 690V-on (AC-23A), valamint kisebb teljesítményű rendszerekhez 4 kW 230-240V-on (AC-3), 5,5 kW 400-415V-on (AC-3), vagy 7,5 kW 500V-on (AC-3). A névleges üzemi áramerőssége 14,5A AC-23 üzemmódban 400V esetén, konvencionális szabad levegős termikus árama pedig 25A.
A Schneider Electric TeSys Mini-Vario VCF0 kiemelkedő kapcsolási képességgel rendelkezik, 250A bekapcsolási árammal 400V AC-21A, AC-22A és AC-23A üzemmódban. A kikapcsolási áramértékek is figyelemre méltóak: 200A 400V-on mindhárom említett üzemmódban. A feltételes rövidzárlati áramértéke 10kA 400V-on, 25A aM vagy gG biztosítékkal. Rövidzárlati bekapcsolási áramerősség (Icm) 1kA 400V-on csúcsértéken, míg a rövidideig megengedett zárlati áram (Icw) 300A 400V-on 1 másodperc időtartamig. A névleges lökőfeszültség-állóság (Uimp) értéke 8kV.
A VCF0 típus alkalmas leválasztásra, AC és DC hálózatokhoz egyaránt használható. A készülék közvetlen forgófogantyús kivitelben érkezik, amelynek színe piros, míg az előlapi burkolat színe sárga, egyértelműen jelezve a vészleállítási funkciót. A fogantyú 1-3 darab, 4-8 mm átmérőjű lakattal lezárható, a jelölése pedig 0-1. A kapcsoló mechanikai élettartama kiemelkedően magas, 100.000 kapcsolási ciklus, míg az elektromos élettartam AC-21 üzemmódban szintén 100.000, DC-1...5 üzemmódban pedig 30.000 ciklus.
A TeSys Mini-Vario VCF0 kapcsoló csatlakoztatása csavaros kapcsokkal történik, a tápkörben 10 mm² tömör vagy 6 mm² hajlékony vezeték fogadására alkalmas. A rögzítési nyomaték 2,1 Nm. A készülék alapmérete 60 x 60 mm, magassága 74 mm, szélessége 60 mm. A fokozott mechanikai robusztusságot jelzi, hogy ellenáll a 10-150 Hz (1 gn) rezgéseknek az IEC 60068-2-6 szerint, valamint a 11 ms (30 Gn) ütéseknek az IEC 60068-2-27 szabványnak megfelelően. Működési környezeti hőmérséklet-tartománya -20...+50 °C.
Schneider Electric TeSys Mini-Vario - VCF0 - Komplett fő - és vészleállító kapcsoló 25A, ajtóra, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Készülék rövid neve: VCF
Terméktípus: Vészleállító kapcsoló-megszakító
Műszaki jellemzők
Készülék összetétele: Kapcsoló, Fogantyú
Rögzítési mód: Fogantyú: ajtó, Kapcsoló: ajtó
Szerelési módszer: 4 csavarral a fogantyúhoz
Teljesítményszint: Magas teljesítményű
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Névleges üzemi feszültség (IEC): 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 500 V-nál (AC-23A), 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 4 kW 230...240 V-nál (AC-3), 5.5 kW 400...415 V-nál (AC-3), 7.5 kW 500 V-nál (AC-3), 5.5 kW 230...240 V-nál (AC-23A), 7.5 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram: 14.5 A AC-23 Ue: 400 V
Konvencionális szabad levegős termikus áram: 25 A
Konvencionális zárt termikus áram: 20 A
Bekapcsolási kapacitás (I Rms): 250 A 400 V-nál AC-21A, 250 A 400 V-nál AC-22A, 250 A 400 V-nál AC-23A
Kikapcsolási kapacitás: 200 A 400 V-nál (AC-21A), 200 A 400 V-nál (AC-22A), 200 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - társított biztosíték 25 A aM, 10 kA 400 V-nál - társított biztosíték 25 A gG
Névleges rövidzárlati bekapcsolási kapacitás: 1 kA 400 V-nál csúcsértéken
Névleges rövid idejű zárlati áram: 300 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság: 8 kV
Kiegészítő jellemzők
Leválasztásra alkalmas: Igen
Hálózat típusa: AC, DC
Szakaszos üzemi osztály: 30
Vezérlés típusa: Forgófogantyú
Forgófogantyú rögzítési stílus: Közvetlen
Fogantyú színe: Piros
Fogantyú előlapi színe: Sárga
Forgófogantyú lakatozás: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozás: Tápkör: csavaros kapocs 10 mm² - tömör, Tápkör: csavaros kapocs 6 mm² - hajlékony - kábelvéggel
Meghúzási nyomaték: Tápkör: 2,1 Nm - csavaros kapcsokon
Alapméret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CSA, CCC, GL, UL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló-megszakító
