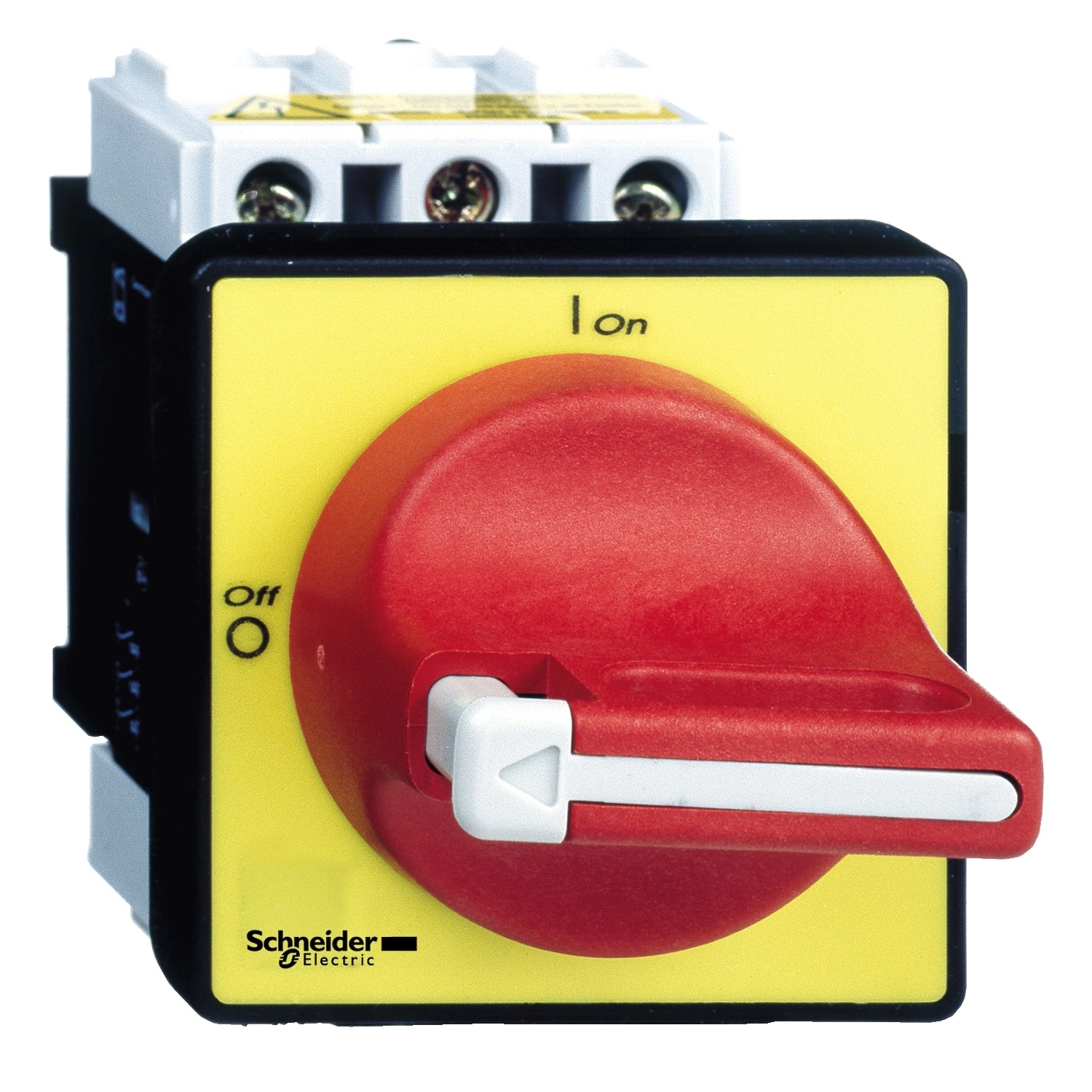

A Schneider Electric TeSys VARIO sorozatából származó VCD1 típusú terhelésbontó kapcsoló az ipari vezérlőrendszerek tervezőinek kínál megbízható és biztonságos megoldást. Ez a 32A-es ON/vészleállító kapcsoló kifejezetten ajtóra történő szereléshez lett kialakítva, egyszerű, 22,5 mm-es furattal rögzíthető, ami megkönnyíti a telepítést és csökkenti a szerelési időt.
A TeSys Mini-Vario VCD1 kapcsoló különleges jellemzője a magas teljesítményű kategória, amely 3 pólusú kialakítással és 3 NO (alaphelyzetben nyitott) kontaktussal rendelkezik. A készülék 690 V AC 50/60 Hz névleges üzemi feszültséggel működik, és többféle teljesítményszinten alkalmazható: AC-23A kapcsolási kategóriában 15 kW (690 V), 11 kW (400-415 V, illetve 500 V) és 5,5 kW (230-240 V) névleges teljesítménnyel rendelkezik. AC-3 kategóriában pedig 7,5 kW (400-415 V, 500 V és 690 V) és 1,5 kW (230-240 V) teljesítménnyel bír. A névleges üzemi áram (Ie) 21,8 A AC-23 kategóriában 400 V-nál, míg a konvencionális termikus áram (Ith) szabad levegőn 32 A, zárt környezetben (Ithe) 25 A értéket ér el. A kapcsoló bekapcsolási képessége 320 A, míg a kikapcsolási képessége 250 A 400 V-nál különböző kapcsolási kategóriákban (AC-21A, AC-22A, AC-23A).
A VCD1 kapcsoló feltételes zárlati árama 10 kA 400 V-nál, 35 A aM vagy gG biztosíték használata mellett. A névleges zárlati bekapcsolási képesség (Icm) 1 kA 400 V-nál csúcsértékben, míg a névleges rövid idejű zárlati áram (Icw) 384 A 400 V-nál 1 másodpercig. A kapcsoló impulzus lökőfeszültség-állósága 8 kV, ami magas szintű túlfeszültség elleni védelmet biztosít. Szigetelőképességét tekintve alkalmas mind DC, mind AC hálózatokhoz. A szakaszolhatóság megfelelő, így alkalmas a berendezések biztonságos leválasztására karbantartás vagy szerviz idejére.
A VCD1 kapcsoló mechanikai kialakítása a rotációs fogantyús működtetést teszi lehetővé, közvetlen szerelési móddal. A piros színű fogantyú és a sárga előlap a vészleállítási funkcióra utal, ami megfelel a biztonsági jelölési előírásoknak. A fogantyú 1-3 db 4-8 mm-es lakattal lezárható, ami további biztonsági intézkedéseket tesz lehetővé a jogosulatlan kapcsolás ellen. A kapcsolón 0-1 jelölés található, amely egyértelmű visszajelzést ad az aktuális állapotról. A VCD1 mechanikai élettartama kiemelkedő, 100000 kapcsolási ciklus, elektromos élettartama pedig AC-21 kategóriában szintén 100000, míg DC-1...5 kategóriában 30000 ciklus. A teljesítmény áramkör csavaros kapcsokkal csatlakoztatható, 10 mm² tömör vagy 6 mm² flexibilis, érvéghüvelyes vezetékekkel, 2,1 Nm meghúzási nyomatékkal. A kapcsoló alapmérete 60 x 60 mm, magassága 74 mm, szélessége 60 mm.
Schneider Electric TeSys Mini-Vario - VCD1 - Komplett fő - és vészleállító kapcsoló 32A, ajtóra, 22.5mm műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Készülék rövidítés: VCD
Terméktípus: Vészleállító terhelésbontó kapcsoló
Műszaki jellemzők
Készülék felépítése: Kapcsoló és Fogantyú
Szerelési mód: Fogantyú: ajtóra, Kapcsoló: ajtóra
Rögzítési módszer: 22,5 mm-es furat a fogantyú számára
Teljesítmény szint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típus és kialakítás: 3 NO
Villamos jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény: 11 kW 500 V-nál (AC-23A), 15 kW 690 V-nál (AC-23A), 7,5 kW 500 V-nál (AC-3), 7,5 kW 690 V-nál (AC-3), 1,5 kW 230...240 V-nál (AC-3), 5,5 kW 230...240 V-nál (AC-23A), 11 kW 400...415 V-nál (AC-23A), 7,5 kW 400...415 V-nál (AC-3)
Névleges üzemi áram [Ie]: 21,8 A AC-23 Ue: 400 V
Konvencionális szabad levegős termikus áram [Ith]: 32 A
Konvencionális zárt termikus áram [Ithe]: 25 A
Bekapcsolási képesség (I Rms): 320 A 400 V-nál AC-21A, 320 A 400 V-nál AC-22A, 320 A 400 V-nál AC-23A
Megszakítási képesség: 250 A 400 V-nál (AC-21A), 250 A 400 V-nál (AC-22A), 250 A 400 V-nál (AC-23A)
Feltételes zárlati áram: 10 kA 400 V-nál - társított biztosíték 35 A aM, 10 kA 400 V-nál - társított biztosíték 35 A gG
Névleges zárlati bekapcsolási képesség [Icm]: 1 kA 400 V-nál csúcsértékben
Névleges rövid idejű zárlati áramállóság [Icw]: 384 A 400 V-nál időtartam: 1 s
Névleges impulzus lökőfeszültség állóság [Uimp]: 8 kV
Mechanikai jellemzők
Szigetelésre való alkalmasság: Igen
Hálózat típusa: DC, AC
Szakaszos üzem osztály: 30
Vezérlés típusa: Forgó fogantyú
Forgó fogantyú szerelési stílusa: Közvetlen
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgó fogantyú lakattal zárhatósága: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Villamos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozási adatok
IEC csatlakozási kapocs: Teljesítmény áramkör: csavaros kapocs 10 mm² - tömör, Teljesítmény áramkör: csavaros kapocs 6 mm² - flexibilis - érvéghüvellyel
Meghúzási nyomaték: Teljesítmény áramkör: 2,1 N.m - csavaros kapcsokon
Méretek
Alapméret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: GL, CCC, CSA, UL, UKCA
Védettségi fokozat: IP20 megfelel az IEC 60529 szabványnak, IP65
Védő kezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Működési környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő leválasztó kapcsoló
