A Schneider Electric TeSys VARIO sorozatú VCCF1 fő- és vészleállító kapcsoló egy kiváló minőségű, 32A névleges áramerősségű készülék, amely kimondottan ON/emergency stop funkciókra lett tervezve. Ez a kapcsoló kiváló megoldást nyújt ipari alkalmazásokban, ahol a megbízhatóság és a biztonság kiemelten fontos szempont.
A TeSys VCCF1 kapcsoló egy speciális kialakítású, magas teljesítményű, 3 pólusú szakaszolókapcsoló, amely akár 690V AC 50/60 Hz feszültségen is megbízhatóan működik. A készülék maximális üzemi teljesítménye különböző alkalmazási területeken változó: AC-23A kapcsolási kategóriában 15 kW 690V feszültségen, illetve 11 kW 500V vagy 400-415V feszültségen, valamint 5,5 kW 230-240V tartományban. AC-3 kapcsolási kategóriában 7,5 kW teljesítményt képes kapcsolni 400-690V feszültségtartományban, illetve 1,5 kW-ot 230-240V feszültségen. Névleges üzemi árama 21,8A (AC-23, 400V), konvencionális szabad léghűtéses termikus árama 32A, zárt készülékben pedig 25A.
A VCCF1 kapcsoló kimagasló zárlatmegszakító képességgel rendelkezik, 400V feszültségen 250A-t képes megszakítani AC-21A, AC-22A és AC-23A kategóriákban. Bekapcsolási áramértéke 320A 400V-on (AC-21A, AC-22A, AC-23A). A készülék feltételes zárlati árama 10 kA 400V-on, 35A aM vagy gG biztosítékkal kombinálva. Rövid idejű zárlattűrése 384A 400V feszültségen, 1 másodperc időtartamig. Névleges lökőfeszültség-állósága 8 kV, és alkalmas leválasztásra is.

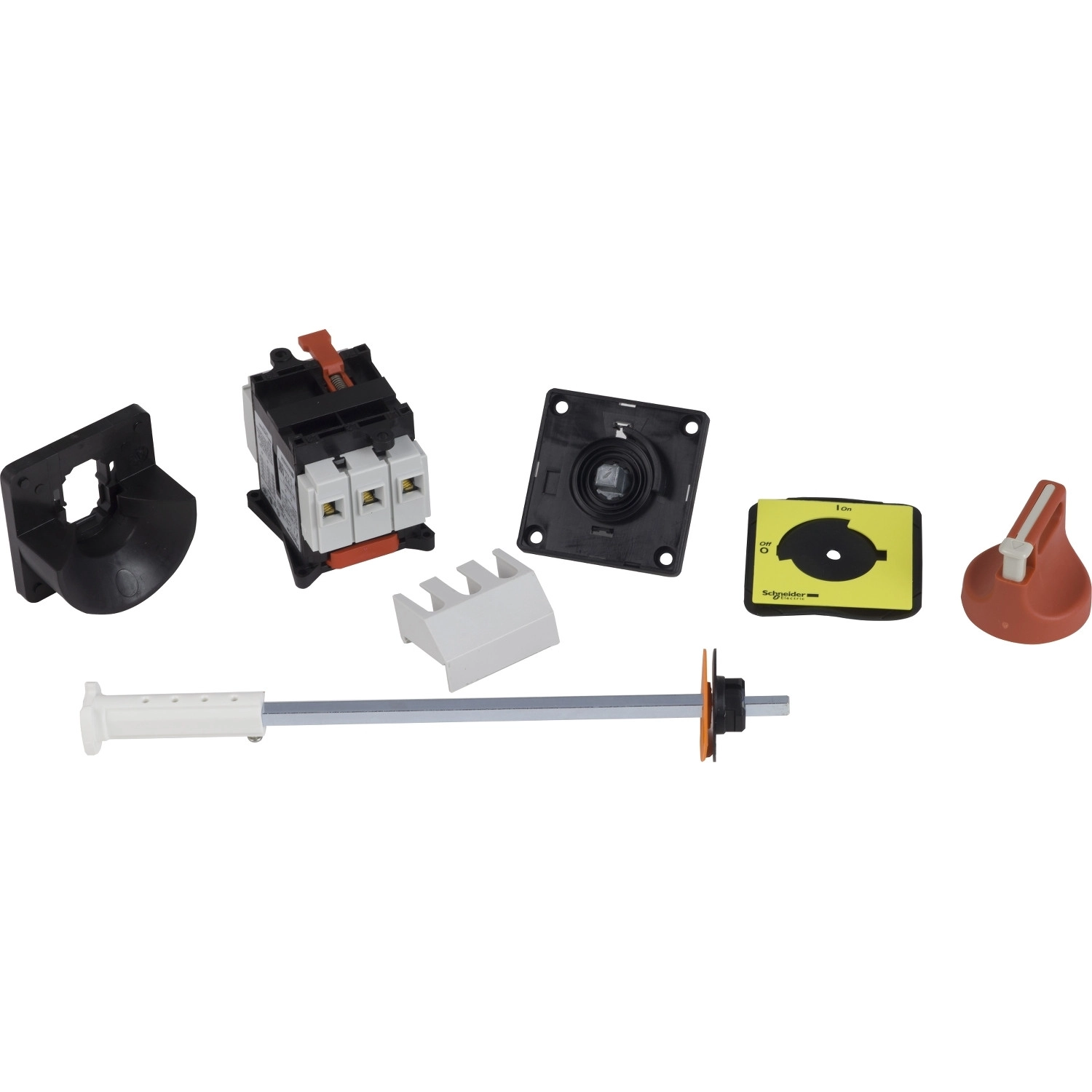

A termék komplett készletként érkezik, amely tartalmazza a tengelyhosszabbítót, a kapcsolót és a fogantyút. A fogantyú ajtóra szerelhető, a kapcsoló szimmetrikus sínre vagy lapra. A rögzítés a fogantyúnál 4 csavarral történik, a kapcsolót kapcsokkal vagy csavarokkal lehet rögzíteni. A piros színű, kinyújtott kivitelű forgó fogantyú sárga előlapi lemezzel rendelkezik, és 1-3 lakattal (4-8 mm) lezárható. A kapcsoló 0-1 jelzéssel van ellátva.
A VCCF1 kapcsoló kiemelkedő mechanikai és elektromos tartóssággal bír: 100.000 működési ciklust teljesít AC-21 kapcsolási kategóriában, illetve 30.000 ciklust DC-1...5 kategóriában. A készülék csatlakoztatása csavaros kapcsokkal történik, a tápáramkörök esetén 10 mm² tömör vagy 6 mm² rugalmas vezetékekkel, kábelvéggel. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm.
A kompakt kialakítású termék méretei: 60 x 60 mm alapterület, 74 mm magasság. IP20 védettséggel rendelkezik az IEC 60529 szerint, illetve IP65 védelemmel a kezelőszerveknél. Működési hőmérséklet-tartománya -20...+50 °C. A kapcsoló megfelel számos nemzetközi szabványnak és rendelkezik CSA, UL, GL, CCC és UKCA tanúsítványokkal. Kiváló mechanikai ellenállóképességét bizonyítja, hogy elviseli a 10-150 Hz frekvenciájú, 1 gn erősségű rezgéseket az IEC 60068-2-6 szerint, valamint a 11 ms időtartamú, 30 gn erősségű lökéseket az IEC 60068-2-27 szerint.
Schneider Electric TeSys Mini-Vario - VCCF1 - Fő - és vészleállító kapcsoló 32A műszaki adatok
Alapadatok
Terméktípus: Vészleállító kapcsoló
Termékvonal: TeSys
Termékcsalád: TeSys VARIO
Rövid terméknév: VCCF
Műszaki paraméterek
Készülék összetétele: Tengelyhosszabbító, kapcsoló, fogantyú
Szerelési lehetőségek: Fogantyú: ajtó, Kapcsoló: szimmetrikus sín, Kapcsoló: lap
Szerelési mód: 4 csavarral a fogantyúhoz, kapcsokkal a kapcsolóhoz, csavarokkal a kapcsolóhoz
Teljesítmény szint: Magas teljesítményű
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
Villamos jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 500 V (AC-23A), 15 kW 690 V (AC-23A), 7.5 kW 500 V (AC-3), 7.5 kW 690 V (AC-3), 1.5 kW 230...240 V (AC-3), 5.5 kW 230...240 V (AC-23A), 11 kW 400...415 V (AC-23A), 7.5 kW 400...415 V (AC-3)
Névleges üzemi áram [Ie]: 21.8 A AC-23 Ue: 400 V
Konvencionális szabad léghűtéses termikus áram [Ith]: 32 A
Konvencionális zárt termikus áram [Ithe]: 25 A
Bekapcsolási képesség (I Rms): 320 A 400 V AC-21A, 320 A 400 V AC-22A, 320 A 400 V AC-23A
Megszakítási kapacitás: 250 A 400 V (AC-21A), 250 A 400 V (AC-22A), 250 A 400 V (AC-23A)
Feltételes zárlati áram: 10 kA 400 V - társított biztosíték 35 A aM, 10 kA 400 V - társított biztosíték 35 A gG
Névleges zárlati bekapcsolási képesség [Icm]: 1 kA 400 V-nál csúcsértéken
Névleges rövid idejű zárlati áramerősség [Icw]: 384 A 400 V időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Leválasztásra alkalmas: Igen
Mechanikai jellemzők
Hálózat típusa: DC, AC
Szakaszos üzemelés osztálya: 30
Vezérlés típusa: Forgó fogantyú
Forgó fogantyú szerelési stílus: Kinyújtott
Fogantyú színe: Piros
Fogantyú előlapi lemez színe: Sárga
Forgó fogantyú lakattal zárása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
IEC csatlakozás: Tápáramkör: csavaros kapcsok 10 mm² - tömör, Tápáramkör: csavaros kapcsok 6 mm² - rugalmas - kábelvéggel
Meghúzási nyomaték: Tápáramkör: 2.1 Nm - csavaros kapcsokon
Méretek
Alap méret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti adatok
Szabványok: IEC 60947-3
Termék tanúsítványok: CSA, UL, GL, CCC, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Lökések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Működési környezeti hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló szakaszoló
