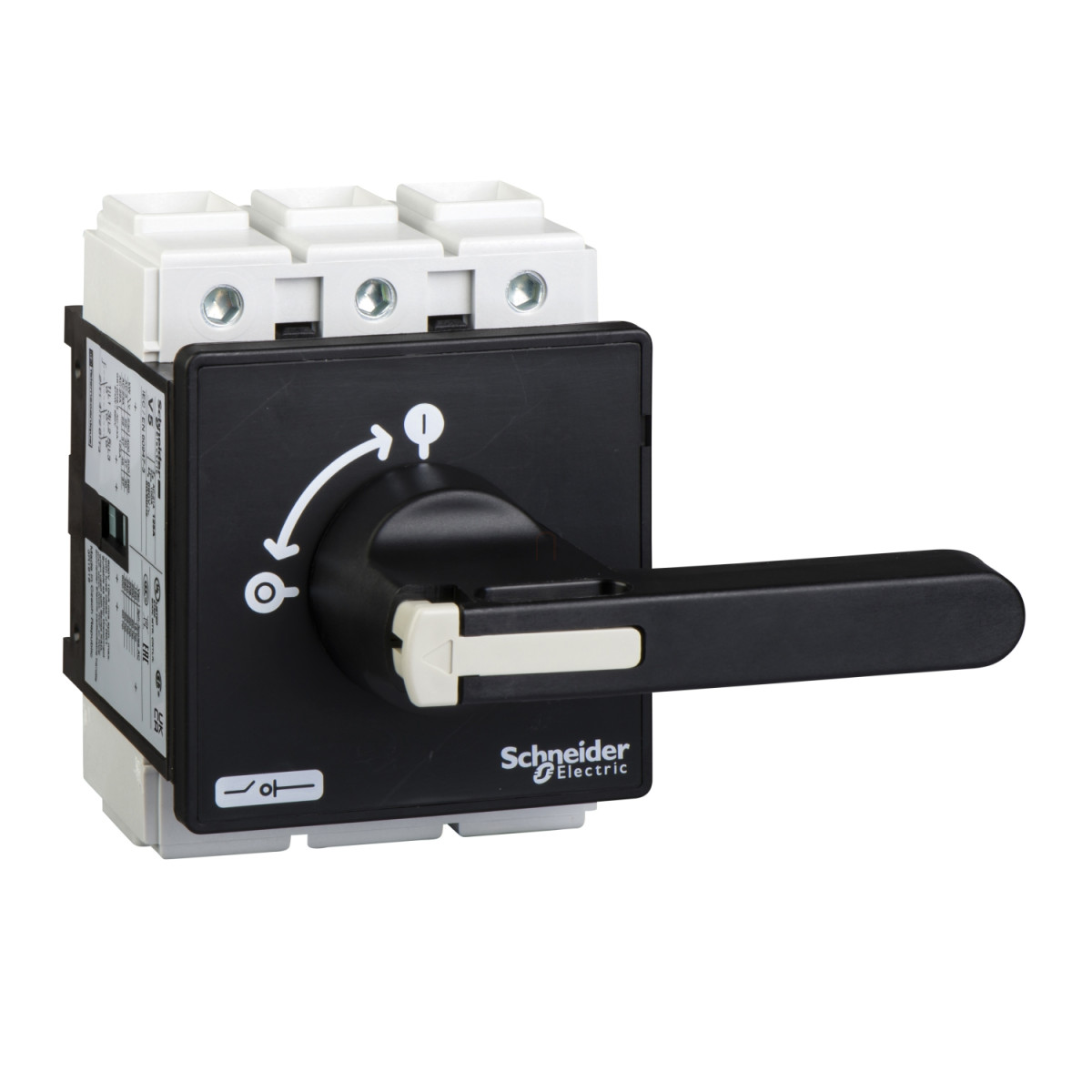

A Schneider Electric TeSys Mini-Vario VBF5 egy magas teljesítményű főkapcsoló, amely ideális megoldást nyújt ipari alkalmazásokhoz és megelőző karbantartási feladatokhoz. Ez a 125A névleges áramerősségű kapcsoló biztosítja a megbízható leválasztást, miközben egyszerűen szerelhető és kezelhető marad az üzemeltetők számára.
A VBF5 modell a TeSys VARIO termékcsalád része, amely a Schneider Electric ipari kapcsolók és vezérlők széles választékát foglalja magában. Ez a vészleállító kapcsoló különösen hasznos olyan környezetekben, ahol a biztonság és a megbízható áramkör-megszakítás kiemelt fontosságú. A 3-pólusú kialakítás 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely biztosítja a teljes leválasztást minden fázison. A kapcsoló 690 V AC 50/60 Hz névleges üzemi feszültségen működik, és különböző teljesítményszinteken használható, beleértve a 22 kW-ot 230-240 V-on (AC-3), 30 kW-ot 400-415 V-on (AC-3), valamint 37 kW-ot 500 V-on (AC-3) és 690 V-on (AC-23A) is.
A TeSys VBF5 főkapcsoló kiemelkedő műszaki paraméterekkel büszkélkedhet. A névleges üzemi áramerőssége 68,5 A (AC-23, 400 V-on), a hagyományos szabad levegőn mért termikus áramerőssége pedig 125 A. A zárási kapacitása 1250 A 400 V-on (AC-21A, AC-22A és AC-23A kategóriákban), míg a szakítási kapacitása 1000 A ugyanezen a feszültségen. Rövidzárlati jellemzői is figyelemre méltóak: a feltételes rövidzárlati áramerőssége 10 kA 400 V-on (125 A aM vagy gG biztosítékkal kombinálva), a rövidzárlati bekapcsolási képessége pedig 2,8 kA csúcsértékkel 400 V-on. A névleges rövid idejű zárlati áramerősség 1500 A 400 V-on 1 másodperces időtartamra, az impulzus átütési feszültsége pedig 8 kV. A kapcsoló alkalmas leválasztásra, és mind AC, mind DC hálózati típusokhoz használható.
A VBF5 kapcsoló direkt forgókaros kezelőrendszerrel van felszerelve, fekete karral és sárga előlappal. A forgókar 1-3 lakattal zárható (4-8 mm átmérővel), és 0-1 jelöléssel van ellátva. A mechanikai élettartama kiemelkedő, 30000 ciklus, és ugyanennyi az elektromos élettartama is AC-21 és DC-1...5 kategóriákban. A csatlakoztatás csavaros kapcsokkal történik, amelyek szilárd vezetékekhez 95 mm², hajlékony vezetékekhez (kábelvéggel) pedig 70 mm² keresztmetszetig használhatók. A csavaros kapcsok meghúzási nyomatéka 22,6 Nm.
A kapcsoló méretei kompaktak: alapmérete 90 x 90 mm, magassága 125 mm, szélessége 90 mm. A szerelés ajtóra történik, a kapcsoló és a fogantyú egyaránt az ajtóra rögzíthető 4 csavarral. A kapcsoló IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, de az előlapi rész IP65 védettségű. A termék -20 és +50 °C közötti környezeti hőmérsékleten üzemeltethető, és ellenáll a 10-150 Hz közötti rezgéseknek (1 gn) valamint a 30 Gn erősségű, 11 ms időtartamú ütéseknek is. A kapcsoló tűzállósága 960 °C az IEC 60695-2-1 szabvány szerint.
Schneider Electric TeSys Mini-Vario - VBF5 - Komplett főkapcsoló 125A, ajtóra, csavaros műszaki adatok
Alapadatok
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VBF
Eszköz alkalmazása: Megelőző karbantartás
Terméktípus: Vészleállító kapcsoló
Kiegészítő információk
Eszköz összetétele: Kapcsoló, Fogantyú
Szerelési felület: Fogantyú: ajtó, Kapcsoló: ajtó
Szerelési módszer: 4 csavarral a fogantyúhoz
Teljesítményszint: Magas teljesítmény
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
Elektromos jellemzők
IEC névleges üzemi feszültség: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 22 kW (230...240 V, AC-3), 30 kW (400...415 V, AC-3), 30 kW (690 V, AC-3), 37 kW (500 V, AC-3), 37 kW (690 V, AC-23A), 45 kW (500 V, AC-23A), 22 kW (230...240 V, AC-23A), 37 kW (400...415 V, AC-23A)
Névleges üzemi áramerősség: 68,5 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért termikus áramerősség: 125 A
Hagyományos zárt termikus áramerősség: 100 A
Zárási kapacitás (I Rms): 1250 A 400 V AC-21A, 1250 A 400 V AC-22A, 1250 A 400 V AC-23A
Szakítási kapacitás: 1000 A 400 V (AC-21A), 1000 A 400 V (AC-22A), 1000 A 400 V (AC-23A)
Névleges feltételes rövidzárlati áramerősség: 10 kA 400 V - társított biztosítékkal 125 A aM, 10 kA 400 V - társított biztosítékkal 125 A gG
Névleges rövidzárlati bekapcsolási képesség: 2,8 kA 400 V csúcsértéknél
Névleges rövid idejű zárlati áramerősség: 1500 A 400 V időtartam: 1 s
Névleges impulzus átütési feszültség: 8 kV
Leválasztásra alkalmas: Igen
Hálózati típus: AC, DC
Kezelési jellemzők
Szakaszos üzemelési osztály: 30
Vezérlés típusa: Forgókaros
Forgókaros szerelési stílus: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlapi színe: Sárga
Forgókaros lakatolás: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Tartóssági jellemzők
Mechanikai tartósság: 30000 ciklus
Elektromos tartósság: 30000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozás
IEC terminál csatlakozás: Áramkör: csavaros kapocs 95 mm² - szilárd, Áramkör: csavaros kapocs 70 mm² - hajlékony - kábelvéggel
Meghúzási nyomaték: Áramkör: 22,6 N.m - csavaros kapcsokon
Méretek
Alap méret: 90 x 90 mm
Magasság: 125 mm
Szélesség: 90 mm
Környezet
Szabványok: IEC 60947-3
Termék tanúsítványok: CCC, UL, CSA, GL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti hőmérséklet üzemelés során: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő leválasztó kapcsoló
