A Schneider Electric TeSys VARIO termékcsaládjába tartozó VBF1 jelzésű kompakt főkapcsoló ideális választás lehet ipari és kereskedelmi alkalmazásokhoz, ahol megbízható áramkör-leválasztásra van szükség. Ez a csúcsminőségű, magas teljesítményű kapcsoló szakaszolóként is funkcionál, így tökéletes választás preventív karbantartási célokra is.
A VBF1 egy 3 pólusú szakaszoló kapcsoló, amely 3 NO (normál nyitott) érintkezővel rendelkezik. A készülék 690 V AC 50/60 Hz névleges üzemi feszültségen működik, és különféle teljesítményszinteken használható: 15 kW 690 V-on (AC-23A), 11 kW 500 V-on (AC-23A), 7,5 kW 500 V-on (AC-3), 7,5 kW 690 V-on (AC-3), valamint 11 kW 400-415 V-on (AC-23A) és 7,5 kW 400-415 V-on (AC-3) teljesítmény kapcsolására alkalmas. Névleges üzemi árama 21,8 A AC-23 kategóriában 400 V-on, hagyományos szabad levegőn mért hőárama 32 A, míg zárt térben mért hőárama 25 A. A TeSys VBF1 kiváló bekapcsolási kapacitással rendelkezik: 320 A 400 V-on AC-21A, AC-22A és AC-23A esetén, valamint jelentős megszakítási képességgel: 250 A 400 V-on ugyanezen kategóriákban.
A Schneider Electric TeSys Mini-Vario VBF1 főkapcsoló kiemelkedő védelmi tulajdonságokkal rendelkezik. Névleges feltételes rövidzárlati árama 10 kA 400 V-on, 35 A aM vagy 35 A gG biztosítékkal társítva. Névleges rövidzárlati bekapcsolási képessége (Icm) 1 kA 400 V-on csúcsértékben, névleges rövid idejű zárlati árama (Icw) pedig 384 A 400 V-on 1 másodperc időtartamig. Névleges lökőfeszültség-állósága 8 kV, és leválasztásra (izolálásra) is alkalmas. A kapcsoló mind AC, mind DC hálózatokban használható, 30-as megszakítás nélküli üzemi osztállyal. A főkapcsoló mechanikai élettartama 100 000 kapcsolási ciklus, elektromos élettartama pedig 100 000 ciklus AC-21 kategóriában, illetve 30 000 ciklus DC-1...5 kategóriában, ami kiemelkedő tartósságot biztosít.

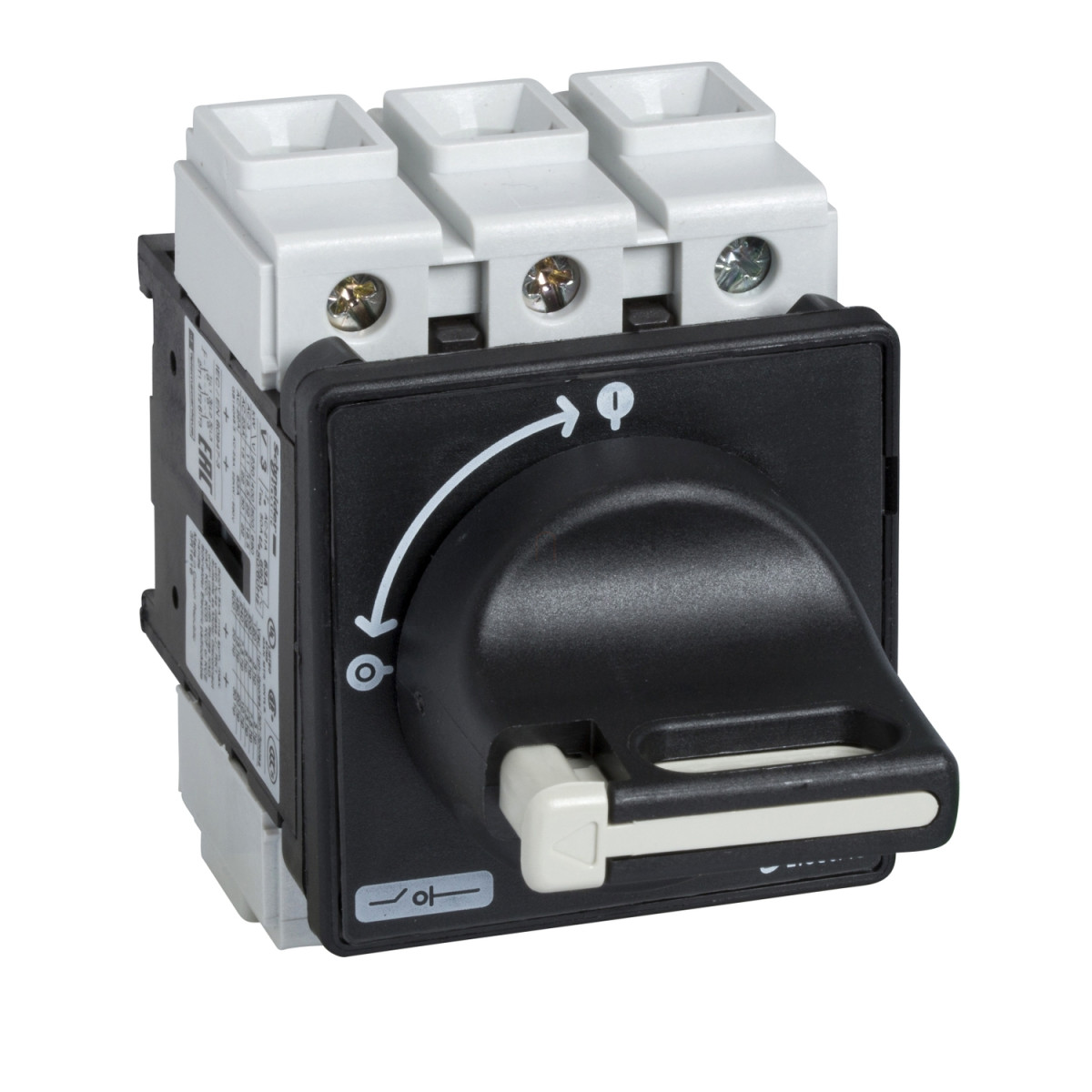

A VBF1 főkapcsoló forgófogantyús kivitelben készül, közvetlen szerelési stílusban, fekete fogantyúval és fekete előlappal. A forgófogantyú 1-3 lakattal lezárható (4-8 mm átmérőjű lakatokkal), és 0-1 jelöléssel rendelkezik. A készülék ajtóra szerelhető, mind a kapcsoló, mind a fogantyú esetében, 4 csavarral rögzíthető. Az IEC szerinti csatlakozás csavaros kapcsokkal történik: a tápáramkör esetében 10 mm² tömör vagy 6 mm² rugalmas, érvéghüvelyezett vezetékekkel csatlakoztatható, 2,1 Nm meghúzási nyomatékkal. A kapcsoló alap mérete 60 x 60 mm, magassága 74 mm, szélessége 60 mm. A készülék védelmi szintje IP20 az IEC 60529 szerint, valamint IP65 az előlapi rész esetében. Üzemi környezeti hőmérséklet tartománya -20...50 °C. A VBF1 főkapcsoló teljesíti az IEC 60947-3 szabvány követelményeit, és rendelkezik CSA, CCC, UL, GL, UKCA tanúsítványokkal is, ami bizonyítja a termék globális minőségét és megbízhatóságát.
Schneider Electric TeSys Mini-Vario - VBF1 - Komplett főkapcsoló 32A, ajtóra, csavaros műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VBF
Eszköz alkalmazás: Preventív karbantartás
Termék típus: Szakaszoló kapcsoló
Kiegészítő információk
Eszköz összetétel: Fogantyú, Kapcsoló
Szerelési felület: Fogantyú: ajtóra, Kapcsoló: ajtóra
Szerelési mód: 4 csavarral a fogantyúhoz
Teljesítmény szint: Magas teljesítmény
Pólusok száma: 3P
Érintkező típus és összetétel: 3 NO
Villamos jellemzők
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 500 V-nál (AC-23A), 15 kW 690 V-nál (AC-23A), 7,5 kW 500 V-nál (AC-3), 7,5 kW 690 V-nál (AC-3), 1,5 kW 230...240 V-nál (AC-3), 5,5 kW 230...240 V-nál (AC-23A), 11 kW 400...415 V-nál (AC-23A), 7,5 kW 400...415 V-nál (AC-3)
Névleges üzemi áram [Ie]: 21,8 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért hőáram [Ith]: 32 A
Hagyományos zárt térben mért hőáram [Ithe]: 25 A
Bekapcsolási képesség (I Rms): 320 A 400 V-nál AC-21A, 320 A 400 V-nál AC-22A, 320 A 400 V-nál AC-23A
Megszakítási képesség: 250 A 400 V-nál (AC-21A), 250 A 400 V-nál (AC-22A), 250 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - kapcsolódó biztosíték 35 A aM, 10 kA 400 V-nál - kapcsolódó biztosíték 35 A gG
Névleges rövidzárlati bekapcsolási képesség [Icm]: 1 kA 400 V-nál csúcsértékben
Névleges rövid idejű zárlati áram [Icw]: 384 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Leválasztásra való alkalmasság: Igen
Hálózat típus: AC, DC
Megszakítás nélküli üzemi osztály: 30
Vezérlés és kezelőelemek
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílus: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlapi színe: Fekete
Forgófogantyú lakatolása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Élettartam
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozások
IEC csatlakozás: Tápáramkör: csavaros kapcsok 10 mm² - tömör, Tápáramkör: csavaros kapcsok 6 mm² - rugalmas - érvéghüvelyezett
Meghúzási nyomaték: Tápáramkör: 2,1 Nm - csavaros kapcsokon
Méretek
Alap méret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CSA, CCC, UL, GL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő szakaszoló kapcsoló
