A Schneider Electric TeSys Mini-VARIO VBDN20 főkapcsoló egy sokoldalú, ajtóra szerelhető kapcsoló-leválasztó készülék, amely ideális megoldást nyújt ipari alkalmazásokhoz és gépvezérlésekhez. A termék egyszerű, de robusztus kialakításának köszönhetően megbízhatóan működik változatos környezeti feltételek mellett is, miközben biztosítja a berendezések biztonságos leválasztását a hálózatról.

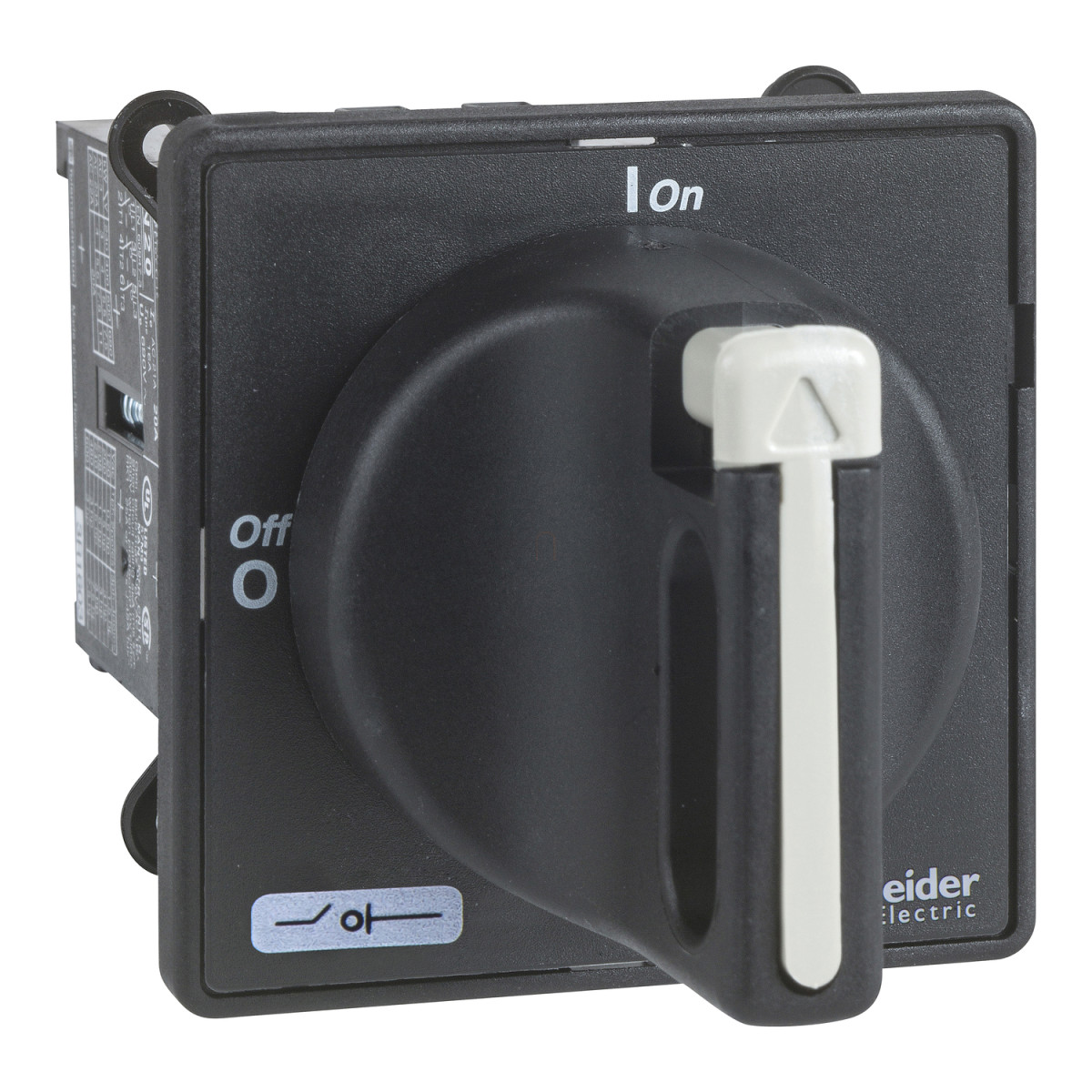

A TeSys Mini-VARIO VBDN20 egy 3 pólusú kapcsoló-leválasztó 3 NO (alaphelyzetben nyitott) érintkezővel, amely egyaránt alkalmazható AC és DC hálózatokban. A készülék 22,5 mm átmérőjű egyetlen furattal szerelhető ajtóra, ahol a fekete színű forgatókar és előlap elegáns megjelenést biztosít. A kapcsoló pozícióját egyértelmű 0-1 jelölés mutatja, és a biztonság érdekében a forgatókar 1-3 lakattal (4-8 mm átmérő) lezárható, megakadályozva a véletlenszerű vagy illetéktelen kapcsolást.
Műszaki szempontból a VBDN20 számos előnyös tulajdonsággal rendelkezik. A 690 V AC névleges üzemi feszültség és 6 kV impulzusfeszültség-állóság kiváló védelmet nyújt. A szabadlevegős konvencionális termikus áram (Ith) 20 A, míg zárt környezetben (Ithe) 16 A. Névleges üzemi árama (Ie) 11 A 400 V-on AC-23 kategóriában. Teljesítmény tekintetében AC-23A alkalmazási kategóriában a készülék 4 kW-ot bír el 230-240 V-on, 5,5 kW-ot 400-415 V-on, 7,5 kW-ot 500 V-on és 11 kW-ot 690 V-on. AC-3 alkalmazási kategóriában pedig 3 kW-ot 230-240 V-on, 4 kW-ot 400-415 V-on, és 5,5 kW-ot mind 500 V-on, mind 690 V-on. A kapcsolókészülék rendelkezik 200 A-es zárlati bekapcsolási képességgel (Icm) 400 V-on, ami 0,5 kA-t jelent csúcsértékben, valamint 140 A-es rövid idejű zárlati áramerősség (Icw) tűrőképességgel 1 másodpercig.
A TeSys Mini-VARIO VBDN20 szerkezeti felépítése két fő komponensből áll: magából a kapcsolóból és a forgatókarból. A mechanikai tartósság figyelemre méltó, 50000 kapcsolási ciklust biztosít, míg az elektromos élettartam 30000 ciklus DC-1...5 kategóriában és 50000 ciklus AC-21 kategóriában. Az IEC 60947-3 szabványnak megfelelően leválasztásra alkalmas. A csatlakozások csavaros kapcsokkal történnek, amelyek 4 mm² keresztmetszetű tömör vagy sodrott (érvéghüvelyezett) vezetékek fogadására alkalmasak. A kapcsok meghúzási nyomatéka 0,7 Nm. A készülék elülső része 60 x 60 mm méretű, teljes szélessége, magassága és mélysége egyaránt 60 mm. A termék IP65 védettségi fokozattal rendelkezik, így kiválóan ellenáll a por és a vízsugár behatolásának. Működési hőmérséklet-tartománya -20 és +50 °C között van, mechanikai robusztussága pedig megfelel az IEC 60068-2-27 (11 ms, 15 gn ütésállóság) és IEC 60068-2-6 (10-150 Hz, 1 gn rezgésállóság) szabványoknak. A TeSys Mini-VARIO VBDN20 több nemzetközi tanúsítvánnyal is rendelkezik, beleértve a CSA, UL, CCC, GL és UKCA minősítéseket.
Schneider Electric TeSys Mini-Vario - VBDN20 - Főkapcsoló, ajtóra szerelhető, átm. 22.5mm, 20A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Mini-VARIO
Eszköz rövid neve: VBDN
Termék vagy komponens típusa: Kapcsoló-leválasztó
Teljesítményszint: Normál
Pólusok leírása: 3P
Érintkezők típusa és összetétele: 3 NO
Hálózat típusa: DC, AC
Vezérlés és kezelés
Vezérlés típusa: Forgatókar
Forgatókar szerelési módja: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlap színe: Fekete
Forgatókar lakattal zárhatóság: 1-3 lakat, 4-8 mm
Kiegészítő információk
Jelölés: 0-1
Szerelési felület: Fogantyú: ajtó, Kapcsoló: ajtó
Rögzítési mód: 22,5 mm-es furat a fogantyúhoz
Villamos jellemzők
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Konvencionális szabad levegős termikus áram: 20 A
Konvencionális zárt termikus áram: 16 A
Névleges üzemi áram: 11 A (AC-23) 400 V-nál
Teljesítmény
Névleges üzemi teljesítmény W-ban:
4 kW 230-240 V-nál (AC-23A)
5,5 kW 400-415 V-nál (AC-23A)
7,5 kW 500 V-nál (AC-23A)
11 kW 690 V-nál (AC-23A)
3 kW 230-240 V-nál (AC-3)
4 kW 400-415 V-nál (AC-3)
5,5 kW 500 V-nál (AC-3)
5,5 kW 690 V-nál (AC-3)
Kapcsolási képesség
Bekapcsolási képesség (I Rms): 200 A 400 V AC-21A, 200 A 400 V AC-22A, 200 A 400 V AC-23A
Névleges zárlati bekapcsolási képesség: 0,5 kA 400 V-nál, csúcsértékben
Névleges rövid idejű zárlati áramerősség: 140 A 400 V-nál, időtartam: 1 s
Feltételes zárlati áram: 6 kA 400 V-nál - társított biztosíték 20 A aM, 6 kA 400 V-nál - társított biztosíték 20 A gG
Megszakítóképesség: 200 kA 400 V-nál (AC-21A), 200 kA 400 V-nál (AC-22A), 200 kA 400 V-nál (AC-23A)
Szerkezeti jellemzők
Eszköz összetétele: Fogantyú, Kapcsoló
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 30000 ciklus DC-1...5, 50000 ciklus AC-21
Leválasztásra alkalmas: Igen
Csatlakozások - kapcsok: Áramkör: csavaros szorítókapcsok 4 mm² - rugalmas - érvéghüvellyel, Áramkör: csavaros szorítókapcsok 4 mm² - tömör
Meghúzási nyomaték: Áramkör: 0,7 Nm - csavaros szorítókapcsokon
Méretek
Fogantyú előlap mérete: 60 x 60 mm
Magasság: 60 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: CSA, UL, CCC, GL, UKCA
Védőkezelés: TC
IP védettségi fokozat: IP65
Mechanikai robusztusság: Ütések 11 ms (15 gn) megfelel az IEC 60068-2-27-nek, Rezgések 10-150 Hz (1 gn) megfelel az IEC 60068-2-6-nak
Környezeti hőmérséklet működés közben: -20...50 °C
Tűzállóság: 960 °C megfelel az IEC 60695-2-1-nek
