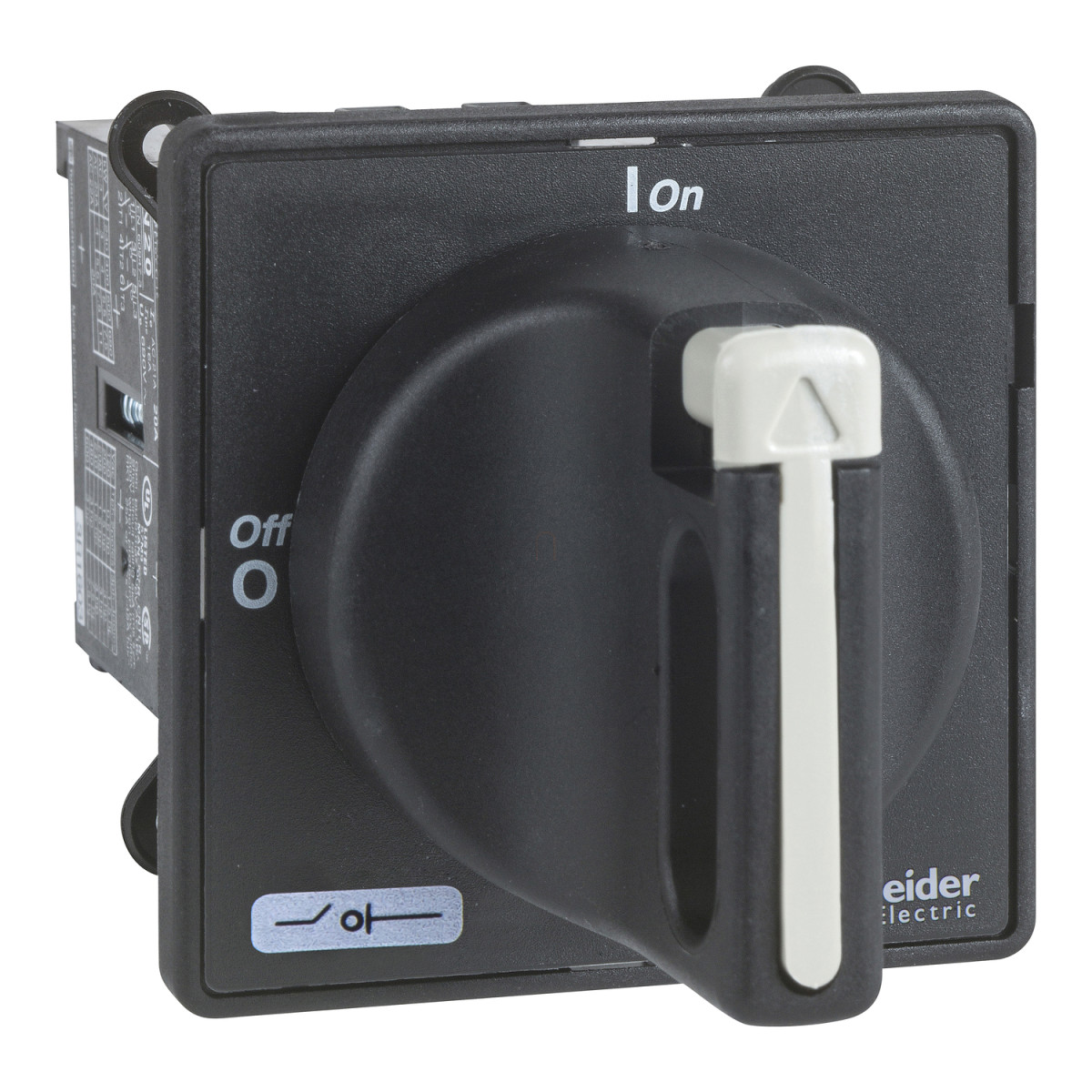

A Schneider Electric TeSys Mini-VARIO VBDN12 kapcsoló-leválasztó egy professzionális, kompakt szakaszolókapcsoló, amelyet kimondottan ajtóra történő szerelésre terveztek. Ez a 12 amper névleges áramú, 3-pólusú kivitel egyszerű, de hatékony megoldást kínál az ipari rendszerek ki- és bekapcsolására, valamint biztonságos leválasztására.
A VBDN12 kapcsoló fő előnye az egyszerű felszerelhetőség: egyetlen, 22,5 mm átmérőjű furattal rögzíthető közvetlenül az ajtóra. A fekete színű forgatókar közvetlen szerelésű, ami tiszta, esztétikus megjelenést biztosít, ugyanakkor kiváló mechanikai tartósságot garantál. A forgatókar 0-1 jelölésű, és akár 3 lakattal is lezárható, ami meggátolja a berendezés illetéktelen működtetését, így növelve a munkabiztonságot karbantartási munkálatok során.
Műszaki paraméterei kiemelkedőek: 690 V AC névleges üzemi feszültséggel, 12 A-es konvencionális termikus áramerősséggel és 6 kV impulzus-állósággal rendelkezik. Az IP65-ös védettségi szint biztosítja a megbízható működést poros, nedves környezetben is. A kapcsoló AC-23A alkalmazási kategóriában 400 V-on 8,1 A áramerősséget képes kapcsolni, ami 400-415 V-on 4 kW, 690 V-on pedig 7,5 kW névleges teljesítménynek felel meg. Mechanikai élettartama 50 000 kapcsolási ciklus, elektromos élettartama pedig AC-21 kategóriában szintén 50 000 ciklus, ami hosszú távú, megbízható működést garantál.
A TeSys Mini-VARIO VBDN12 kapcsoló alkalmas szigetelésre, így teljes biztonsággal használható leválasztóként is. A termék megfelel az IEC 60947-3 szabványnak, és számos nemzetközi tanúsítvánnyal rendelkezik, köztük UL, GL, CCC, CSA és UKCA minősítésekkel. Környezeti működési hőmérséklet-tartománya -20°C és +50°C között van, ami széleskörű felhasználást tesz lehetővé különböző ipari környezetekben. A kapcsoló ellenáll a 10-150 Hz közötti, 5g erősségű rezgéseknek és a 15g erősségű rázásoknak is, ami bizonyítja robosztus kialakítását. Csatlakozás szempontjából rugalmas: a termék csavaros kapcsokkal rendelkezik, amelyek mind tömör vezetékekkel (4 mm²-ig), mind érvéghüvelyes hajlékony vezetékekkel használhatók, 0,7 Nm meghúzási nyomatékkal.
Schneider Electric TeSys Mini-Vario - VBDN12 - Főkapcsoló, ajtóra szerelhető, átm. 22.5mm, 12A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Mini-VARIO
Készülék rövid neve: VBDN
Termék vagy komponens típusa: Kapcsoló-leválasztó
Teljesítményszint: Standard
Pólusok leírása: 3P
Érintkezők típusa és összetétele: 3 NO
Hálózat típusa: AC, DC
Vezérlés típusa: Forgatókar
Forgatókar szerelési mód: Közvetlen
Fogantyú színe: Fekete
Fogantyú előlap színe: Fekete
Forgatókar lakattal zárása: 1-3 lakat, 4...8 mm
Kiegészítő jellemzők
Jelölés: 0-1
Szerelési alap: Fogantyú: ajtó, Kapcsoló: ajtó
Rögzítési mód: Furat 22,5 mm a fogantyúhoz
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Konvencionális szabad levegős termikus áram: 12 A
Konvencionális zárt termikus áram: 10 A
Névleges üzemi áram: 8,1 A (AC-23) 400 V-nál
Névleges üzemi teljesítmény:
3 kW 230...240 V-nál (AC-23A)
4 kW 400...415 V-nál (AC-23A)
5,5 kW 500 V-nál (AC-23A)
7,5 kW 690 V-nál (AC-23A)
1,5 kW 230...240 V-nál (AC-3)
3 kW 400...415 V-nál (AC-3)
4 kW 500 V-nál (AC-3)
4 kW 690 V-nál (AC-3)
Szakaszos működési osztály: 30
Készítő képesség (I Rms): 120 A 400 V-nál AC-21A, AC-22A, AC-23A
Csúcsérték rövidzárlat készítő képesség: 0,5 kA 400 V-nál
Névleges rövid idejű áramerősség: 140 A 400 V-nál, időtartam: 1 s
Névleges feltételes rövidzárlati áramerősség: 6 kA 400 V-nál - társított biztosíték 12 A aM, 6 kA 400 V-nál - társított biztosíték 12 A gG
Bontóképesség: 120 kA 400 V-nál (AC-21A, AC-22A, AC-23A)
Eszköz összetétele: Kapcsoló, Fogantyú
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 30000 ciklus DC-1...5, 50000 ciklus AC-21
Alkalmasság szigetelésre: Igen
Csatlakozások - csatlakozók: Erőátviteli áramkör: csavaros kapcsok 4 mm² - hajlékony - érvéghüvellyel, Erőátviteli áramkör: csavaros kapcsok 4 mm² - tömör
Meghúzási nyomaték: Erőátviteli áramkör: 0,7 Nm - csavaros kapcsok
Fogantyú előlap mérete: 60 x 60 mm
Magasság: 60 mm
Szélesség: 60 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: UL, GL, CCC, CSA, UKCA
Védelem: TC
IP védettségi fokozat: IP65
Mechanikai robusztusság: Rezgések 10...150 Hz (5 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (15 gn) az IEC 60068-2-27 szerint
Környezeti működési hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
