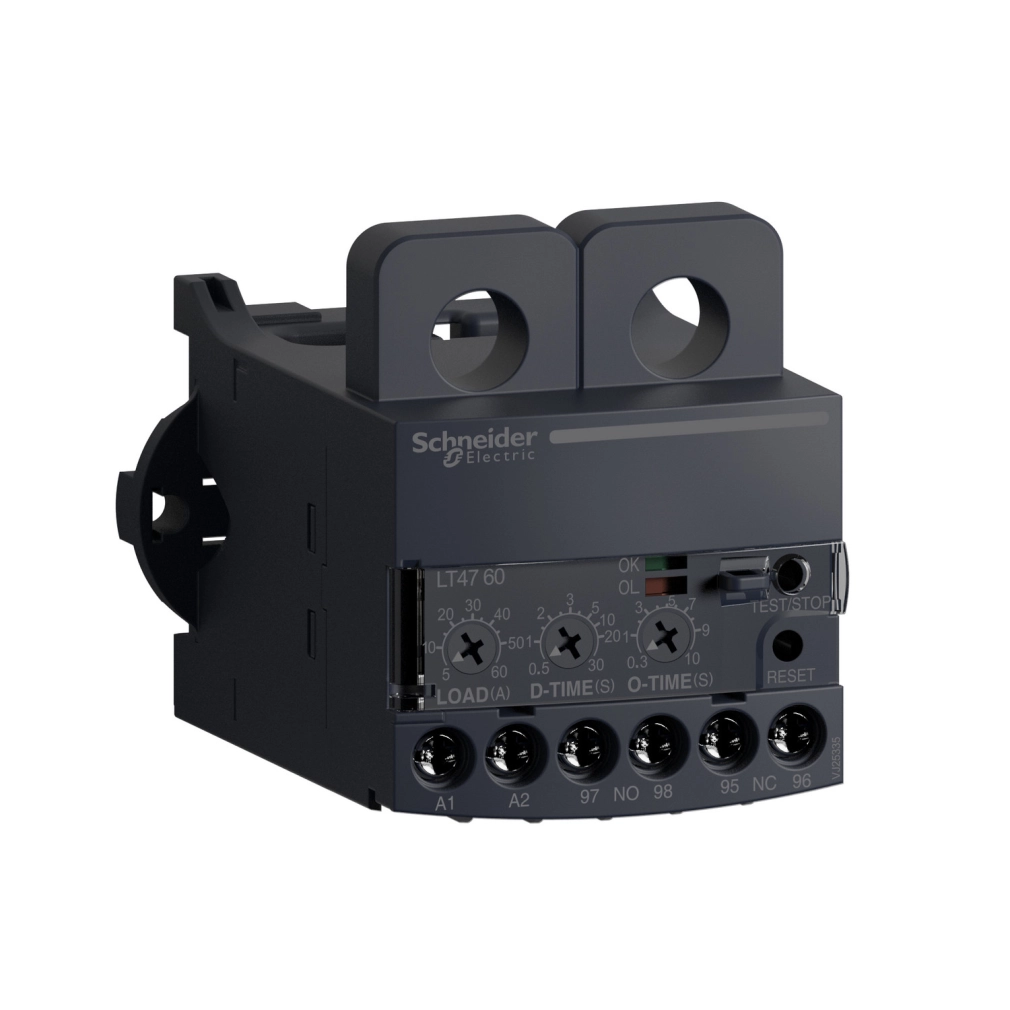

A Schneider Electric TeSys LT47 sorozatú LT4760M7S elektronikus túláramvédő relé egy professzionális villamos védelmi eszköz, amely kifejezetten az ipari alkalmazások biztonságos működését szolgálja. Ez a kiváló minőségű komponens a TeSys termékcsalád megbízható tagja, amely a Schneider Electric világszerte elismert villamos védelmi és kapcsolástechnikai megoldásainak részét képezi.
Az LT4760M7S relé 5-60 A tartományban állítható termikus védelmi funkcióval rendelkezik, ami lehetővé teszi a különböző alkalmazási területeken történő rugalmas felhasználást. Az eszköz 200-240 V AC tápfeszültséggel működik, így ideális választás a legtöbb ipari környezetben. Az elektronikus túláramvédelem számos előnyt kínál a hagyományos termikus relékkel szemben, többek között a pontosabb és megbízhatóbb működést, valamint a rugalmasabb beállítási lehetőségeket.
A TeSys LT47 relé kiemelt alkalmazási területei közé tartozik a megszorult forgórész, mechanikai elakadás (I > 3 x Ibeállított), túlterhelés (Imax > Ibeállított) elleni védelem, valamint a fáziskiesés érzékelése. Ez a sokrétű védelmi funkció biztosítja, hogy a csatlakoztatott berendezések minden körülmények között megfelelő védelemben részesüljenek, így megelőzhetők a költséges leállások és meghibásodások. A TeSys LT4760M7S relé a komplex villamos rendszerek ideális komponense, amely hatékony védelmet nyújt a különböző túlterhelési és hibás működési állapotokkal szemben.
A termék kiemelkedő elektromágneses kompatibilitással rendelkezik, ellenáll az elektrosztatikus kisüléseknek (8 kV nyílt levegőben, illetve 6 kV közvetlen érintkezés esetén), a gyors tranzienseknek (2 kV), a túlfeszültségeknek (6 kV), valamint a vezetett nagyfrekvenciás zavaroknak (10 V). Ez a magas szintű zavartűrés biztosítja, hogy a relé még olyan ipari környezetben is megbízhatóan működjön, ahol jelentős elektromos zajok fordulhatnak elő. Az eszköz IP20 védettségi fokozata megfelelő védelmet biztosít szilárd tárgyak és testek behatolása ellen, ami tovább növeli a megbízhatóságot és az üzembiztonságot.
A TeSys LT4760M7S relé tartalmaz 1 nyitó és 1 záró segédérintkezőt a jelzésekhez, a konvencionális hőáram értéke 3 A. A vezérlési lehetőségek között megtalálható mind a nyomógombbal történő helyi, mind az elektromos reset funkció. A terméken található LED-ek (1 zöld és 1 piros) egyértelmű vizuális visszajelzést adnak az aktuális üzemállapotról. Az eszköz különleges időzítési képességekkel rendelkezik: a D-típusú vezérlés esetén 0,5-30 másodperc, míg az O-típusú vezérlés esetén 0,3-10 másodperc időtartam állítható be, ami tovább növeli az alkalmazási lehetőségek körét. A relé sínre szerelhető kivitelben készül, kompakt méretei (70,3 mm x 71 mm x 77,2 mm) elősegítik a helytakarékos beépítést. Az üzemi hőmérséklet-tartomány -25°C és +60°C között van, teljesítménycsökkenés nélkül, így a termék széles környezeti feltételek között alkalmazható.
Schneider Electric TeSys LT47 - LT4760M7S - Elektronikus relé kézi/elekt reset, 5 - 50A, 220VAC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék neve: TeSys LT
Termék típusa: Elektronikus túláramrelé
Eszköz rövid neve: LT47
Cikkszám: LT4760M7S
Alkalmazás
Eszköz alkalmazása: Védelem
Relé alkalmazása: Megszorult forgórész, mechanikai elakadás (I > 3 x Ibeállított)
Túlterhelés (Imax > Ibeállított)
Fáziskiesés érzékelés
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V AC
Termikus védelem beállítási tartomány: 5…60 A
Névleges szigetelési feszültség: 600 V AC (CSA, UL), 690 V AC (IEC 60947-4-1)
Kioldási küszöbérték: 5...50 A
Segédérintkező összeállítás: 1 NO + 1 NC
Konvencionális szabad levegőáram hőáram: 3 A jelzőáramkörhöz
Biztosíték névleges értéke: 3 A gG / 3 A BS jelzőáramkörhöz
Hálózati frekvencia: 50...60 Hz
Mechanikai jellemzők
Rögzítési mód: Sín
Magasság: 70,3 mm
Szélesség: 71 mm
Mélység: 77,2 mm
Nettó tömeg: 0,192 kg
Környezeti feltételek
Szabványok: IEC 60255-6, IEC 60947
Termék tanúsítványok: UL, CSA
IP védettség: IP20 (IEC 60529, VDE 0106)
Üzemi környezeti hőmérséklet: -25...60 °C teljesítménycsökkenés nélkül
Tárolási környezeti hőmérséklet: -30...80 °C
Üzemi magasság: 2000 m
Elektromágneses kompatibilitás
Elektrosztatikus kisülés elleni védelem: 8 kV nyílt levegőben, 6 kV közvetlen módban
Vezetett emisszió: A osztály (EN 55011)
Elektromágneses zavar elleni immunitás: 10 V/m
Gyors tranziens immunitás: 2 kV
Túlfeszültség elleni védelem: 6 kV
Vezetett nagyfrekvenciás zavarok: 10 V
