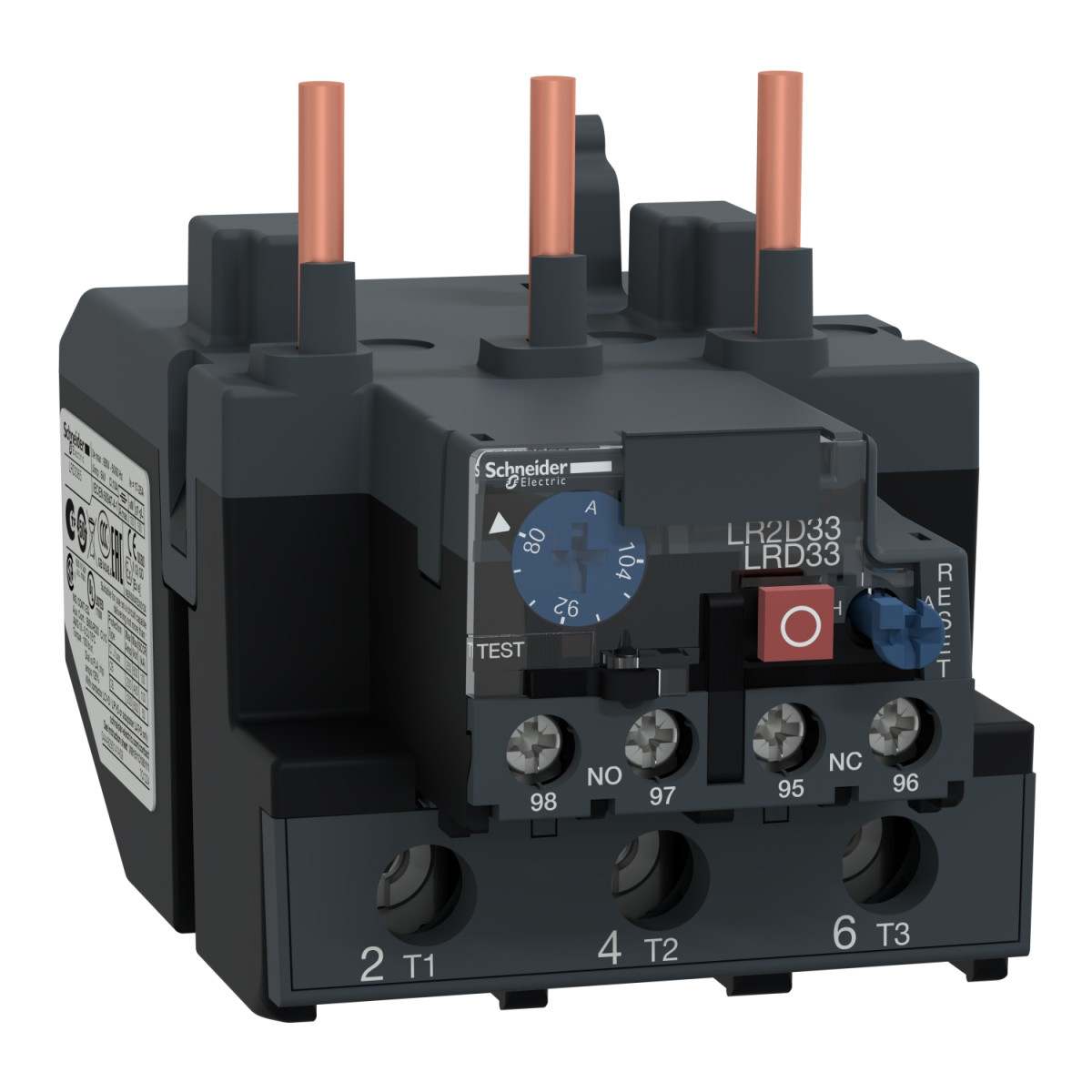

A Schneider Electric TeSys LRD3365 egy kiváló minőségű differenciális hőkioldó relé, amely a TeSys Deca termékcsaládba tartozik. Ez a készülék elsődlegesen motorvédelemre szolgál, 80-104A áramtartományban, és megfelel az IEC 60947-4-1 szabvány szerinti 10A védelmi osztálynak. A relé tökéletesen kompatibilis az LC1D95 és LC1D80 típusú mágneskapcsolókkal, így kiegészíti a Schneider Electric átfogó ipari automatizálási kínálatát.
A TeSys LRD3365 hőkioldó relé egyaránt használható váltakozó (AC) és egyenáramú (DC) hálózatokban, ami rendkívüli rugalmasságot biztosít. A készülék a motorvédelem alapvető funkcióit kiválóan ellátja, mivel működési frekvenciatartománya 0-400 Hz között van, így széleskörű alkalmazási lehetőséget kínál. A szigetelési névleges feszültség értéke (Ui) különösen magas: az erősáramú áramkörben 1000 V az IEC 60947-4-1 szerint, valamint 600 V a CSA és UL előírásoknak megfelelően.
A relé számos beépítési lehetőséget kínál: felszerelhető közvetlenül a védett kontaktorok alá, vagy speciális tartozékokkal lemezre, illetve sínre is. A kioldási küszöbérték az IEC 60947-4-1 szabványnak megfelelően 1,14 +/- 0,06 Ir, ami pontos védelmet biztosít. A készülék segédérintkező-összetétele 1 NO (nyitó) + 1 NC (záró) kontaktus. A jelzőáramkör hagyományos szabad levegőjű hőárama (Ith) 5 A, míg a megengedett áram értéke 0,72 A 500 V AC-15 esetén, illetve 0,06 A 440 V DC-13 esetén a jelzőáramkör számára.
A TeSys LRD3365 fejlett fáziskiesés-érzékenységgel rendelkezik, amely biztosítja, hogy a kioldóáram az Ir 130%-a legyen két fázison, miközben az utolsó fázis 0-n van. A vezérlés egyszerű és felhasználóbarát: piros nyomógombbal történik a leállítás, míg a kék nyomógombbal a visszaállítás. A készülék -20...60 °C közötti hőmérsékleti tartományban működik megbízhatóan, és beépített hőmérséklet-kompenzációval rendelkezik.
A csatlakozás tekintetében a TeSys LRD3365 rugalmas megoldásokat kínál. Az erősáramú áramkör csavaros csatlakozókapcsa 1 kábelt fogad 4-35 mm² keresztmetszetben (hajlékony kábelvég nélkül vagy kábelvéggel, illetve tömör kábel esetén). A vezérlőáramkör csavaros csatlakozókapcsa 2 kábelt fogad 1-2,5 mm² keresztmetszetben (szintén hajlékony vagy tömör kivitelben). A meghúzási nyomaték a vezérlőáramkörnél 1,7 N.m, míg az erősáramú áramkörnél 9 N.m. A relé kompakt méretekkel rendelkezik: magassága 81 mm, szélessége 70 mm, mélysége 115 mm, nettó tömege pedig mindössze 0,51 kg.
Schneider Electric TeSys LR.D - LRD3365 - Hőkioldó 10 - es osztályú, 80..104A, D80 és D95 - höz, csavaros csatlakozás műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Termék típusa: Differenciális hőkioldó relé
Eszköz rövid neve: LRD
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1D95, LC1D80
Hálózat típusa: AC, DC
Hőkioldási osztály: 10A osztály az IEC 60947-4-1 szerint
Hőkioldási beállítási tartomány: 80...104 A
Névleges szigetelési feszültség [Ui]: Erősáramú áramkör: 1000 V az IEC 60947-4-1 szerint, 600 V a CSA szerint, 600 V az UL szerint
Kiegészítő információk
Hálózati frekvencia: 0...400 Hz
Szerelési mód: Lemezre speciális tartozékokkal, Sínre speciális tartozékokkal, Kontaktor alá
Kioldási küszöbérték: 1.14 +/- 0.06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Hagyományos szabad levegőjű hőáram [Ith]: 5 A jelzőáramkörre
Megengedett áram: 0.72 A 500 V AC-15 esetén jelzőáramkörre, 0.06 A 440 V DC-13 esetén jelzőáramkörre
Névleges üzemi feszültség [Ue]: 1000 V AC 0...400 Hz erősáramú áramkörhöz az IEC 60947-4-1 szerint
Társított biztosíték névleges értéke: 4 A gG jelzőáramkörre, 4 A BS jelzőáramkörre
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Fáziskiesés-érzékenység: Kioldóáram az Ir 130%-a két fázison, az utolsó 0-n
Vezérlési mód: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások
Csatlakozások - kapcsok: Erősáramú áramkör: csavaros csatlakozókapocs 1 kábel 4...35 mm² hajlékony kábelvég nélkül, hajlékony kábelvéggel, tömör kábel esetén. Vezérlőáramkör: csavaros csatlakozókapocs 2 kábel 1...2.5 mm² hajlékony kábelvég nélkül, hajlékony kábelvéggel, tömör kábel esetén
Meghúzási nyomaték: Vezérlőáramkör: 1.7 N.m csavaros csatlakozókapcsoknál, Erősáramú áramkör: 9 N.m csavaros csatlakozókapcsoknál
Méretek és tömeg
Magasság: 81 mm
Szélesség: 70 mm
Mélység: 115 mm
Nettó tömeg: 0.51 kg
Környezeti paraméterek
Klímavédelem: IACS E10 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Környezeti tárolási hőmérséklet: -60...70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgés: 6 Gn az IEC 60068-2-6 szerint, Ütés: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Dielektromos szilárdság: 2.2 kV 50 Hz-nél az IEC 60947-1 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Termék tanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
