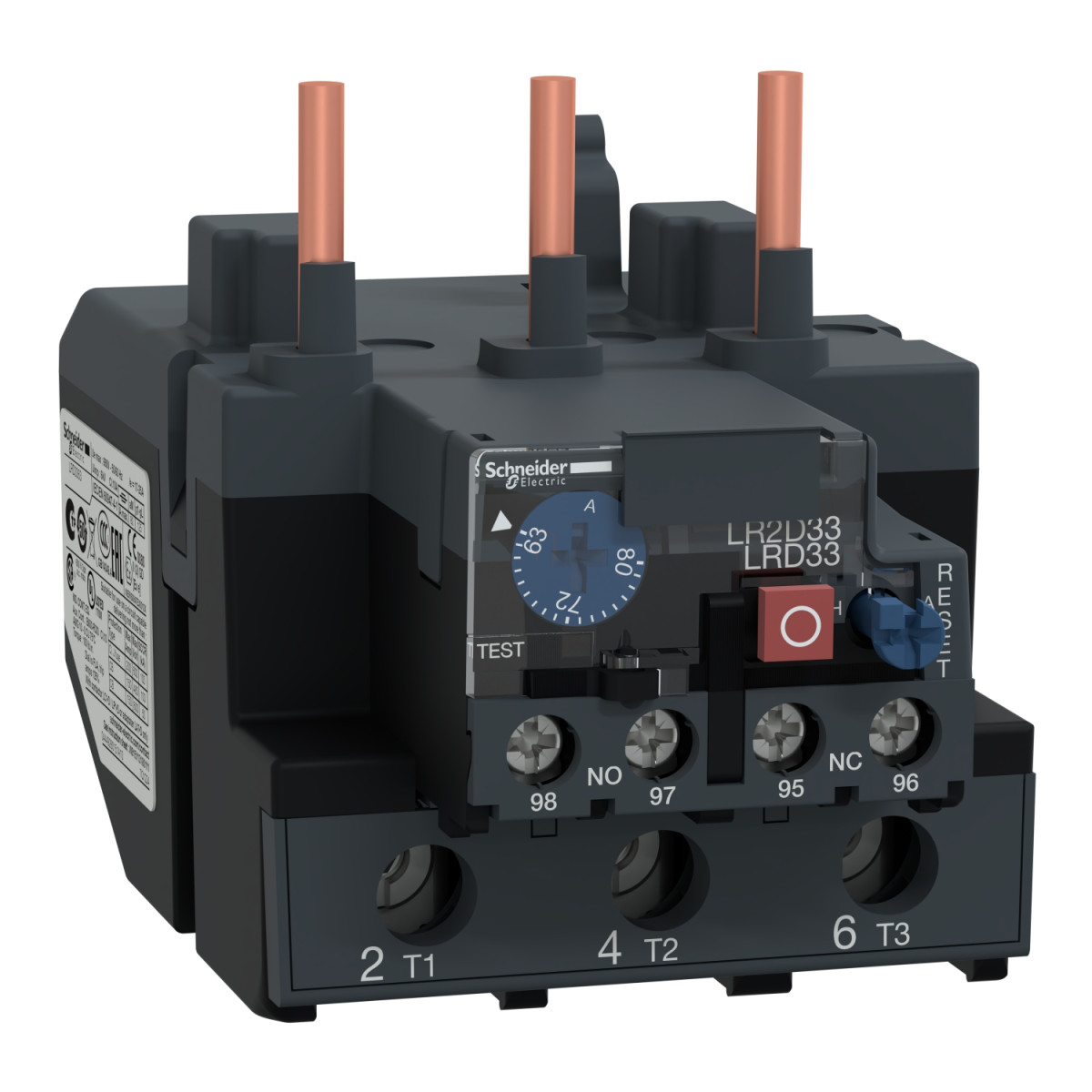

A Schneider Electric TeSys LRD3363 egy differenciális termikus túlterhelés relé, amely a TeSys Deca sorozat része. Ez a professzionális eszköz kifejezetten motorvédelmi célokra lett kifejlesztve, és kiváló megbízhatóságot biztosít ipari környezetben. Az LRD3363 modell 63-80 A közötti tartományban állítható, így rugalmasan alkalmazható különböző teljesítményű motorokhoz.
Az LRD3363 hőkioldó kompatibilis a LC1D80 és LC1D95 típusú kontaktorokkal, amelyekkel együtt komplett motorvédelmi megoldást alkotnak. A készülék 10A osztályú termikus védelmet kínál, amely megfelel az IEC 60947-4-1 nemzetközi szabványnak. Ez az osztálybesorolás garantálja, hogy a relé megfelelően reagál a túlterhelési helyzetekre, biztosítva ezzel a védett motor hosszú élettartamát és üzembiztos működését.
A TeSys LRD3363 hőkioldó különleges jellemzője a fáziskiesés érzékenysége: a kioldási áram az Ir 130%-a két fázison, miközben a harmadik fázis 0 értéken van. Ez a funkció rendkívül hasznos, hiszen a háromfázisú motorok esetén a fáziskiesés komoly károkat okozhat, ha nincs megfelelő védelem. A készülék egyszerűen kezelhető a piros (stop) és kék (reset) nyomógombokkal, amelyek segítségével a kezelő könnyedén irányíthatja a relé működését. A -20...60°C közötti hőmérséklet-kompenzáció lehetővé teszi, hogy a relé különböző környezeti hőmérsékleti viszonyok között is megbízhatóan működjön.
A TeSys LRD3363 számos kimagasló műszaki paraméterrel rendelkezik: 1000 V-os névleges szigetelési feszültséggel az IEC 60947-4-1 szerint, illetve 600 V-os UL és CSA megfelelőséggel. A segédérintkezők összetétele 1 NO + 1 NC (egy nyitó és egy záró kontaktus), a konvencionális szabad levegő termikus áram pedig 5 A a jelzőáramkörök esetében. A megengedett áram 0,72 A 500 V AC-15 esetén, illetve 0,06 A 440 V DC-13 esetén a jelzőáramköröknél. A kapcsolódó biztosíték névleges értéke 4 A gG vagy 4 A BS a jelzőáramkörök számára. Az egység 6 kV névleges impulzus-állósági feszültséggel rendelkezik az IEC 60947-1 szabvány szerint.
A készülék szerelési lehetőségei sokoldalúak: elhelyezhető lemezre vagy sínre speciális tartozékokkal, illetve közvetlenül a kontaktor alá is szerelhető. A csatlakozók tekintetében az erőátviteli áramkör számára csavaros szorítókapcsokat biztosít, amelyek 4...35 mm² rugalmas (kábelvéggel vagy anélkül) és tömör kábelekhez használhatók. A vezérlőáramkör csatlakozóira 1...2,5 mm² keresztmetszetű kábelek csatlakoztathatók. A megfelelő rögzítéshez a vezérlőáramköri csatlakozóknál 1,7 Nm, az erőátviteli áramköri csatlakozóknál pedig 9 Nm meghúzási nyomaték javasolt.
A TeSys LRD3363 műszaki adatai közül kiemelendő még a 81 mm-es magasság, 70 mm-es szélesség és 115 mm-es mélység, amely kompakt kialakítást eredményez. A készülék IP20 védettségi fokozattal rendelkezik az IEC 60529 szerint, valamint ellenáll a vibrációknak (6 Gn az IEC 60068-2-6 szerint) és a rázkódásoknak (15 Gn 11 ms-ig az IEC 60068-2-7 szerint). Az eszköz megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5 és EN 50495 szabványokat, és rendelkezik többek között IEC, UL, CSA, CCC, EAC, ATEX INERIS és UKCA tanúsítványokkal.
Schneider Electric TeSys LR.D - LRD3363 - Hőkioldó 10 - es osztályú, 63..80A, D65 és D95 - höz, csavaros csatlakozás műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Termék vagy alkatrész típusa: Differenciális termikus túlterhelés relé
Eszköz rövid neve: LRD
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1D80, LC1D95
Hálózat típusa: DC, AC
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelem beállítási tartománya: 63...80 A
Névleges szigetelési feszültség: Erőátviteli áramkör: 1000 V az IEC 60947-4-1 szerint, 600 V a CSA szerint, 600 V az UL szerint
Kiegészítő adatok
Hálózati frekvencia: 0...400 Hz
Szerelési támasz: Lemez (speciális tartozékokkal), Sín (speciális tartozékokkal), Kontaktor alá
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összeállítás: 1 NO + 1 NC
Konvencionális szabad levegő termikus áram: 5 A jelzőáramkörökhöz
Megengedett áram: 0,72 A 500 V AC-15 esetén jelzőáramkörökhöz, 0,06 A 440 V DC-13 esetén jelzőáramkörökhöz
Névleges üzemi feszültség: 1000 V AC 0...400 Hz erőátviteli áramkörhöz az IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges értéke: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Fáziskiesés érzékenység: Kioldási áram az Ir 130%-a két fázison, a harmadik 0 értéken
Vezérlés típusa: Piros nyomógomb: stop, Kék nyomógomb: reset
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások - sorkapcsok
Erőátviteli áramkör: csavaros szorítókapcsok 1 kábel(ek) 4...35 mm² rugalmas kábelvég nélkül
Erőátviteli áramkör: csavaros szorítókapcsok 1 kábel(ek) 4...35 mm² rugalmas kábelvéggel
Erőátviteli áramkör: csavaros szorítókapcsok 1 kábel(ek) 4...35 mm² tömör kábelvég nélkül
Vezérlőáramkör: csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvég nélkül
Vezérlőáramkör: csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvéggel
Vezérlőáramkör: csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² tömör kábelvég nélkül
Meghúzási nyomaték
Vezérlőáramkör: 1,7 Nm - csavaros szorítókapcsokon
Erőátviteli áramkör: 9 Nm - csavaros szorítókapcsokon
Méretek
Magasság: 81 mm
Szélesség: 70 mm
Mélység: 115 mm
Környezet
Klimatikus állóképesség: megfelel az IACS E10 követelményeinek
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegőhőmérséklet üzemeltetéshez: -20...60 °C derátolás nélkül az IEC 60947-4-1 szerint
Környezeti levegőhőmérséklet tároláshoz: -60...70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgés: 6 Gn az IEC 60068-2-6 szerint, Ütés: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Dielektromos szilárdság: 2,2 kV 50 Hz-en az IEC 60947-1 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
