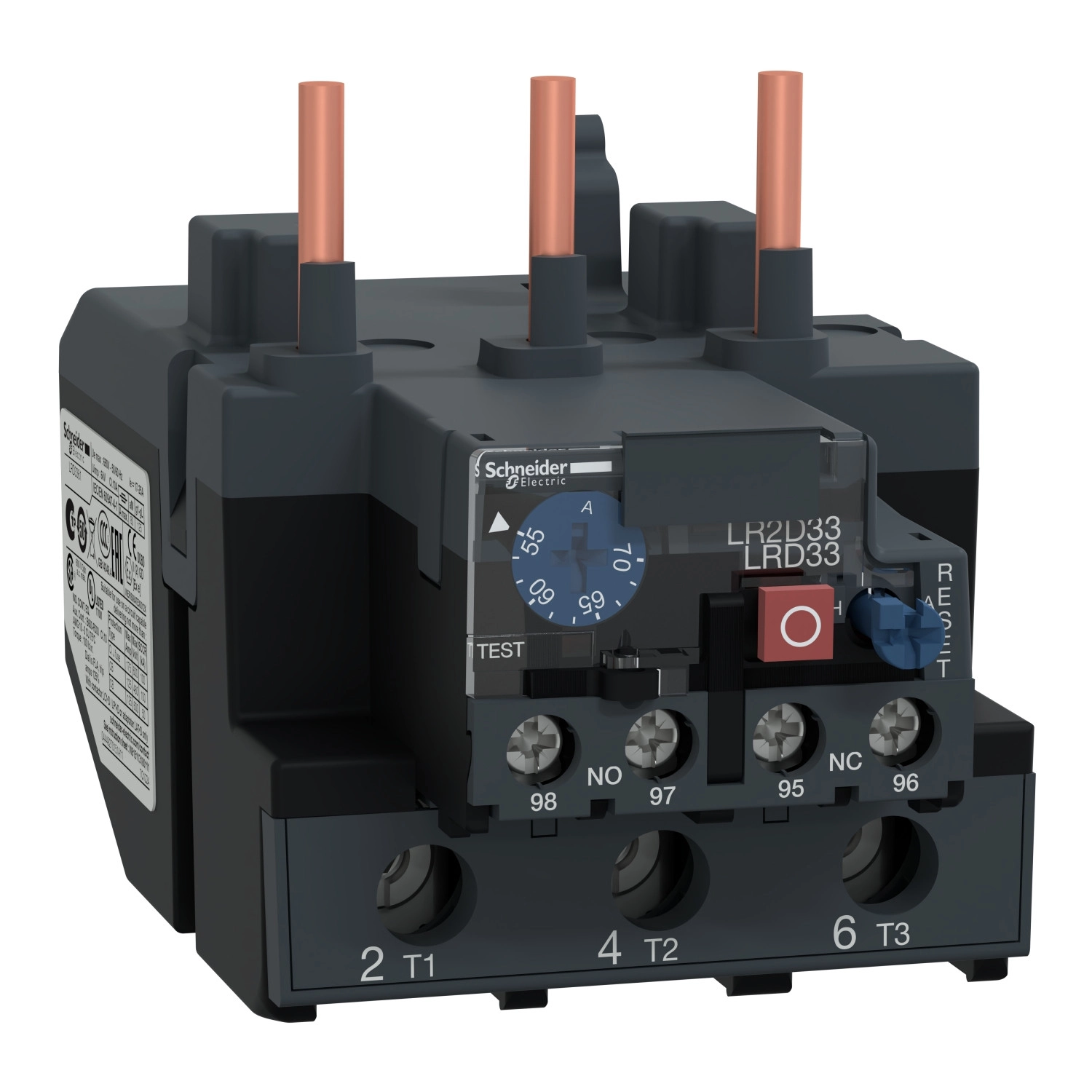

A Schneider Electric TeSys LRD3361 differenciális hőkioldó relé a TeSys Deca termékcsalád kimagasló minőségű motorvédő eszköze. Ez a 10A osztályú hőkioldó 55-70 A áramerősség tartományban biztosít megbízható motorvédelmet, és tökéletes választás ipari automatizálási rendszerek és motorvezérlések számára. A relé kompatibilis a LC1D95 és LC1D80 típusú kontaktorokkal, így biztosítva a zökkenőmentes rendszerintegrációt.
A TeSys LRD3361 fő előnye a rugalmas alkalmazhatóság, mivel egyaránt használható AC és DC hálózatokban, 0-400 Hz frekvenciatartományban. A készülék 1000 V-os szigetelési feszültséggel rendelkezik az IEC 60947-4-1 szabványnak megfelelően, míg az UL és CSA előírások szerint 600 V-os értékkel bír. Az 1,14 ±0,06 Ir kioldási küszöb az IEC 60947-4-1 szabvány szerint garantálja a pontos működést.
A relé 1 NO + 1 NC segédérintkezővel van felszerelve, a jelzőáramkör hagyományos szabad levegős hőárama 5 A. A megengedett áram AC-15 üzemmódban 0,72 A 500 V-nál, DC-13 üzemmódban pedig 0,06 A 440 V-nál a jelzőáramkör esetében. Emellett a TeSys LRD3361 fáziskimaradás-érzékenységgel is rendelkezik, amely 130%-os kioldóáramot biztosít két fázison, miközben a harmadik 0 értéken van. Ez jelentősen hozzájárul a motor védelméhez aszimmetrikus terheléseknél.
A kezelőszervek között találunk egy piros nyomógombot a leállításhoz és egy kék nyomógombot a visszaállításhoz, amely intuitív használatot tesz lehetővé. A termék -20...60 °C közötti hőmérséklet-kompenzációval rendelkezik, ami biztosítja a megbízható működést változó környezeti feltételek mellett. A csatlakozások tekintetében a relé csavaros kapcsokkal van ellátva, amelyek rugalmas bekötési lehetőségeket kínálnak. A tápáramkör esetében 4-35 mm² rugalmas vagy tömör kábelekkel használható, míg a vezérlőáramkör 1-2,5 mm² kábeleket fogad. A meghúzási nyomaték a vezérlőáramkörnél 1,7 Nm, a tápáramkörnél pedig 9 Nm.
Fizikai tulajdonságait tekintve a TeSys LRD3361 méretei 81 mm magasság, 70 mm szélesség és 115 mm mélység, nettó tömege pedig 0,51 kg. Környezetvédelmi szempontból a relé IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, és -20...60 °C közötti üzemi hőmérséklet-tartományban működik teljesítménycsökkenés nélkül. Tárolási hőmérséklet-tartománya -60...70 °C. A készülék megfelel a V1 lángállósági követelményeknek az UL 94 szerint, és kiemelkedő mechanikai ellenállóképességgel bír: 6 Gn rezgésállóság és 15 Gn ütésállóság 11 ms időtartamig.
Schneider Electric TeSys LR.D - LRD3361 - Hőkioldó műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Termék típusa: Differenciális hőkioldó relé
Eszköz rövid neve: LRD
Relé alkalmazása: Motorvédelem
Termék kompatibilitás: LC1D95, LC1D80
Hálózat típusa: DC, AC
Hőkioldási osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelem beállítási tartománya: 55…70 A
Névleges szigetelési feszültség [Ui]: Tápáramkör: 1000 V az IEC 60947-4-1 szerint, Tápáramkör: 600 V a CSA szerint, Tápáramkör: 600 V az UL szerint
Kiegészítő információk
Hálózati frekvencia: 0...400 Hz
Rögzítési támogatás: Lapra, speciális kiegészítőkkel; Sínre, speciális kiegészítőkkel; Kontaktor alá
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Hagyományos szabad levegős hőáram [Ith]: 5 A jelzőáramkörhöz
Megengedett áram: 0,72 A 500 V AC-15-nél jelzőáramkörhöz, 0,06 A 440 V DC-13-nál jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: 1000 V AC 0...400 Hz tápáramkörhöz az IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges értéke: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Fáziskimaradás érzékenység: 130%-os kioldóáram két fázison, a harmadik 0-nál
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet-kompenzáció: -20…60 °C
Csatlakozások - kapcsok
Tápáramköri csatlakozások: csavaros kapcsok 1 kábel(ek) 4…35 mm² rugalmas kábelvég nélkül, csavaros kapcsok 1 kábel(ek) 4…35 mm² rugalmas kábelvéggel, csavaros kapcsok 1 kábel(ek) 4…35 mm² tömör kábelvég nélkül
Vezérlőáramköri csatlakozások: csavaros kapcsok 2 kábel(ek) 1…2,5 mm² rugalmas kábelvég nélkül, csavaros kapcsok 2 kábel(ek) 1…2,5 mm² rugalmas kábelvéggel, csavaros kapcsok 2 kábel(ek) 1…2,5 mm² tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1,7 N.m - csavaros kapcsoknál, Tápáramkör: 9 N.m - csavaros kapcsoknál
Fizikai jellemzők
Magasság: 81 mm
Szélesség: 70 mm
Mélység: 115 mm
Nettó tömeg: 0,51 kg
Környezeti feltételek
Klimatikus ellenállás: megfelel az IACS E10-nek
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegő hőmérséklete üzemeltetéshez: -20…60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Környezeti levegő hőmérséklete tároláshoz: -60…70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Szigetelési szilárdság: 2,2 kV 50 Hz-en az IEC 60947-1 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
