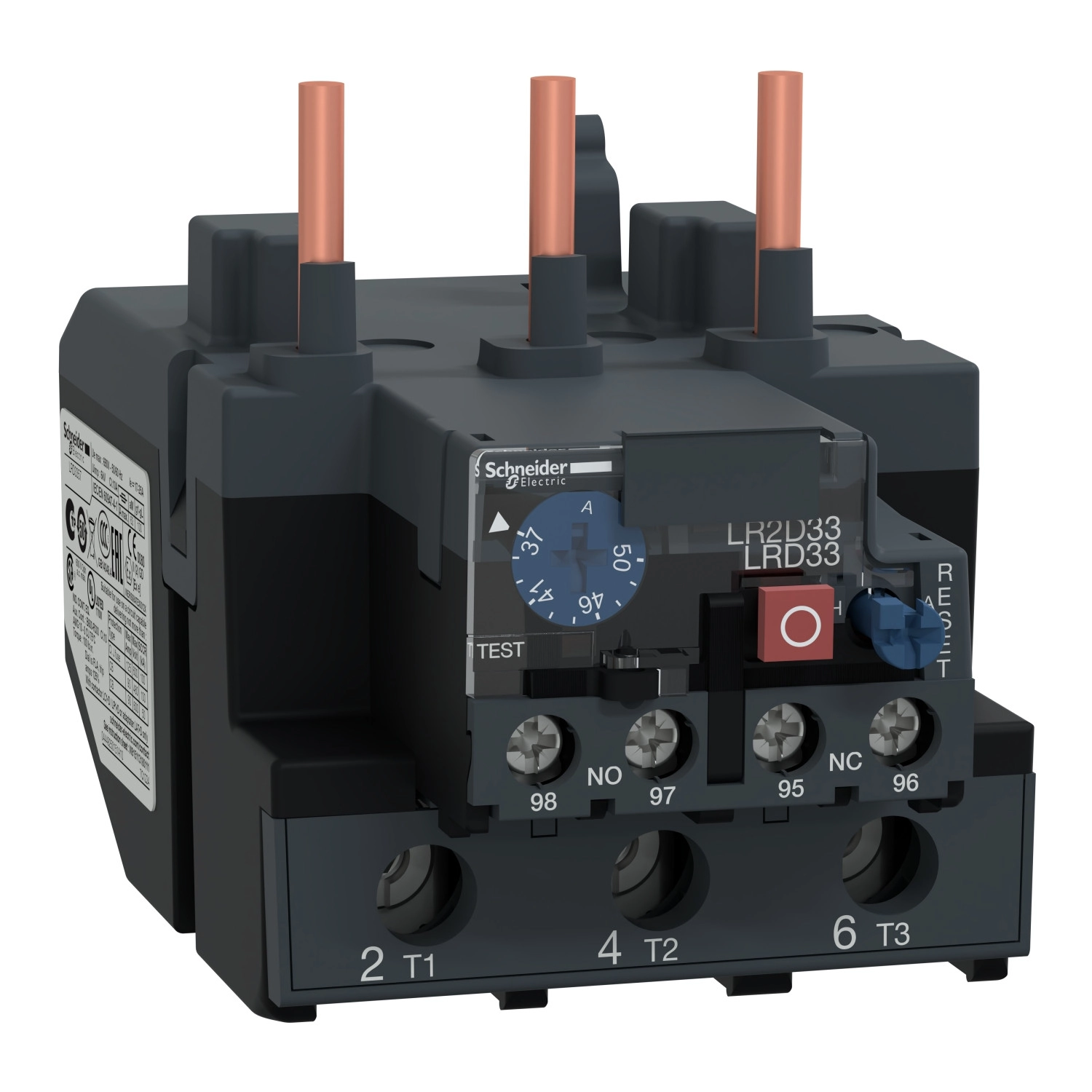

A Schneider Electric TeSys LRD3357 differenciális termikus túlterhelésvédő relé a TeSys Deca sorozat része, amely kifejezetten motorvédelmi alkalmazásokra lett kialakítva. Ez a 10A osztályú túlterhelésvédő relé 37-50 A közötti áramerősségre állítható, így ideális választás közepes teljesítményű ipari motorok védelmére.
A TeSys LRD3357 túlterhelésvédő kompatibilis a LC1D95 és LC1D80 kontaktorokkal, és közvetlenül a kontaktor alá szerelhető, de speciális kiegészítőkkel sínre vagy lapra is rögzíthető. A készülék univerzális kialakítása lehetővé teszi, hogy mind AC, mind DC hálózatokban használható legyen, frekvenciatartománya 0-400 Hz, így változó frekvenciájú hajtásokhoz is alkalmazható.
A túlterhelés elleni védelmet biztosító kioldási küszöb az IEC 60947-4-1 szabvány szerint 1,14 ±0,06 Ir, ami pontos védelmet biztosít. A fázisvesztés-érzékelés funkció különösen hasznos, mivel kioldási árama a két fázison az Ir 130%-a, miközben a harmadik fázis 0 értéken van. A készüléket piros (leállítás) és kék (visszaállítás) nyomógombokkal lehet vezérelni, továbbá -20...+60°C közötti hőmérsékletkompenzációval rendelkezik, így széles környezeti hőmérséklet-tartományban képes megbízhatóan működni.
A TeSys LRD3357 túlterhelésvédő relé egy segédérintkező-összeállítással (1NO+1NC) rendelkezik a jelzőáramkörök számára, amelyek hagyományos szabad levegős termikus árama 5 A. Az üzemi feszültség az erőáramkörön 1000 V AC 0...400 Hz, az IEC 60947-4-1 szerint. A jelzőáramköröknél a megengedett áram 0,72 A 500 V AC-15 esetén, illetve 0,06 A 440 V DC-13 esetén.
A készülékház IP20-as védettséggel rendelkezik, méretei: 81 mm magasság, 70 mm szélesség és 115 mm mélység. A csatlakozók csavaros szorítókapcsok, az erőáramköri csatlakozóknál 4-35 mm² rugalmas vagy tömör vezeték köthető be, míg a vezérlőáramköri csatlakozóknál 1-2,5 mm² vezeték használható. A szükséges meghúzási nyomaték az erőáramkörnél 9 Nm, a vezérlőáramkörnél 1,7 Nm.
A TeSys LRD3357 túlterhelésvédő több nemzetközi szabványnak is megfelel, beleértve az IEC, UL, CSA, CCC, EAC, ATEX INERIS és UKCA előírásokat. Mechanikai robusztussága kiemelkedő: 6 Gn rezgésállóság és 15 Gn ütésállóság jellemzi, dielektromos szilárdsága pedig 2,2 kV 50 Hz-en. A termék V1 lángállósági besorolású az UL 94 szerint, így tűzvédelmi szempontból is megfelelő választás az ipari környezetben.
Schneider Electric TeSys LR.D - LRD3357 - Hőkioldó 10 - es osztályú, 37..50A, D40…D95 - höz, csavaros csatlakozás műszaki adatok
Alapadatok
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Eszköz típusa: Differenciális termikus túlterhelésvédő relé
Rövid név: LRD
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1D95, LC1D80
Hálózat típusa: DC, AC
Villamos jellemzők
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelem beállítási tartomány: 37…50 A
Névleges szigetelési feszültség: Erőáramkör: 1000 V az IEC 60947-4-1 szerint, Erőáramkör: 600 V a CSA szerint, Erőáramkör: 600 V az UL szerint
Hálózati frekvencia: 0...400 Hz
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Hagyományos szabad levegős termikus áram: 5 A jelzőáramkörnél
Megengedett áram: 0,72 A 500 V AC-15 jelzőáramkörnél, 0,06 A 440 V DC-13 jelzőáramkörnél
Névleges üzemi feszültség: 1000 V AC 0...400 Hz erőáramkörnél az IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges értéke: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Fázisvesztés érzékenység: Kioldási áram az Ir 130%-a két fázison, a harmadik 0 értéken
Műszaki jellemzők
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérsékletkompenzáció: -20…60 °C
Csatlakozók - kapcsok: Erőáramkör: csavaros szorítókapcsok 1 vezeték 4…35 mm² rugalmas kábelvég nélkül/kábelvéggel vagy tömör, Vezérlőáramkör: csavaros szorítókapcsok 2 vezeték 1…2,5 mm² rugalmas kábelvég nélkül/kábelvéggel vagy tömör
Meghúzási nyomaték: Vezérlőáramkör: 1,7 Nm csavaros szorítókapcsokon, Erőáramkör: 9 Nm csavaros szorítókapcsokon
Mechanikai jellemzők
Magasság: 81 mm
Szélesség: 70 mm
Mélység: 115 mm
Környezeti feltételek
Klimatikus ellenállás: megfelel az IACS E10-nek
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20…60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Tárolási környezeti hőmérséklet: -60…70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Dielektromos szilárdság: 2,2 kV 50 Hz-en az IEC 60947-1 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
