A Schneider Electric TeSys Deca sorozatú LRD3355 differenciál termikus túlterhelés-relé kiváló választás motorvédelem céljára. Ez a motor védőrelé 30-40 A közötti áramtartományban működik, és az IEC 60947-4-1 szabványnak megfelelő 10A osztályú termikus védelmet biztosít. A termék tökéletesen illeszkedik a TeSys termékcsaládba, és különösen jól használható az LC1D80 és LC1D95 típusú kontaktorokkal.
Az LRD3355 túlterhelés-relé mind egyenáramú (DC), mind váltóáramú (AC) hálózatokban alkalmazható, 0-400 Hz-es frekvenciatartományban. A készülék névleges szigetelési feszültsége az áramköri részen 1000 V az IEC 60947-4-1 szabványnak megfelelően, valamint 600 V a CSA és UL szabványok szerint. A működési feszültség 1000 V AC 0-400 Hz tartományban, így széleskörű alkalmazási lehetőséget kínál.
A relé kiemelkedő védelmi funkciókat nyújt a motorok számára. A kioldási küszöbérték 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően, és rendelkezik fáziskiesés-érzékeléssel, amely 130%-os kioldóáramot biztosít két fázison, miközben a harmadik fázis 0 értéken van. Ez különösen fontos a háromfázisú motorok védelméhez, ahol a fáziskiesés súlyos károkat okozhat. A készülék -20°C és +60°C közötti hőmérséklet-kompenzációval rendelkezik, így különböző környezeti feltételek mellett is megbízhatóan működik.
A TeSys LRD3355 kezelőfelülete felhasználóbarát, piros nyomógombbal a leállításhoz és kék nyomógombbal a visszaállításhoz. A jelzőáramkör 1 NO + 1 NC segédérintkezővel van ellátva, 5 A-es hagyományos szabad levegőn történő hőáram kapacitással. A jelzőáramkör megengedett árama 0,72 A 500 V AC-15 esetén, illetve 0,06 A 440 V DC-13 esetén, 4 A gG vagy BS biztosíték értékkel.
A telepítési lehetőségek rugalmasak: a relé felszerelhető lapra vagy sínre speciális tartozékokkal, illetve közvetlenül a kontaktor alá. A csatlakoztatás csavaros kapcsokkal történik, mind a tápáramkör, mind a vezérlőáramkör esetében. A tápáramkörnél 4-35 mm² rugalmas vagy tömör kábel, a vezérlőáramkörnél 1-2,5 mm² rugalmas vagy tömör kábel használható. A meghúzási nyomaték a tápáramkörnél 9 N.m, a vezérlőáramkörnél 1,7 N.m.
A készülék fizikai méretei: 81 mm magasság, 70 mm szélesség és 115 mm mélység, nettó tömege 0,51 kg. Az IP20-as védettségi fokozattal rendelkező készülék ellenáll a mechanikai igénybevételeknek, 6 Gn rezgésnek és 15 Gn, 11 ms-os ütésnek az IEC szabványoknak megfelelően. Dielektromos szilárdsága 2,2 kV 50 Hz-en az IEC 60947-1 szerint. A V1 lángállósági besorolás az UL 94 szabvány szerint garantálja a biztonsági követelmények teljesítését.

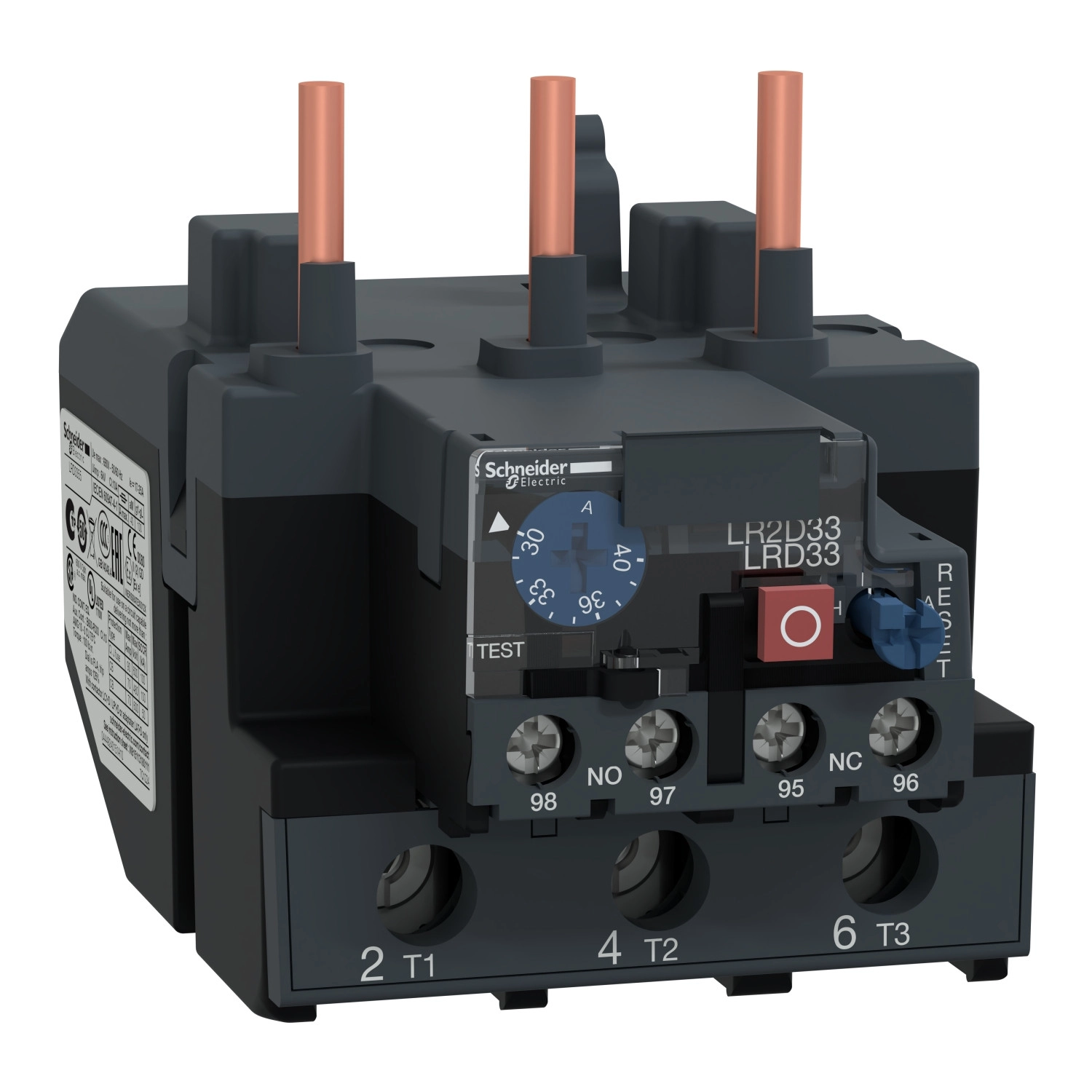

Schneider Electric TeSys LR.D - LRD3355 - Hőkioldó 10 - es osztályú, 30..40A, D40…D95 - höz, csavaros csatlakozás műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Termék típus: Differenciál termikus túlterhelés-relé
Eszköz rövid neve: LRD
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1D80, LC1D95
Hálózat típus: DC, AC
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelmi beállítási tartomány: 30...40 A
Névleges szigetelési feszültség [Ui]: Tápáramkör: 1000 V az IEC 60947-4-1 szerint, 600 V a CSA szerint, 600 V az UL szerint
Kiegészítő adatok
Hálózati frekvencia: 0...400 Hz
Szerelési támogatás: Lap, speciális kiegészítőkkel; Sín, speciális kiegészítőkkel; Kontaktor alatt
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Hagyományos szabad levegőn hőáram [Ith]: 5 A jelzőáramkörhöz
Megengedett áram: 0,72 A 500 V AC-15-nél jelzőáramkörhöz, 0,06 A 440 V DC-13-nál jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: 1000 V AC 0...400 Hz tápáramkörnél az IEC 60947-4-1 szerint
Kapcsolódó biztosíték értékelés: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges impulzus kitartási feszültség [Uimp]: 6 kV az IEC 60947-1 szerint
Fáziskiesés érzékenység: Kioldó áram 130 % Ir két fázison, az utolsó 0-nál
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások - csatlakozók
Tápáramkör: csavaros kapocs csatlakozók 1 kábel(ek) 4...35 mm² rugalmas kábelvég nélkül, csavaros kapocs csatlakozók 1 kábel(ek) 4...35 mm² rugalmas kábelvéggel, csavaros kapocs csatlakozók 1 kábel(ek) 4...35 mm² tömör kábelvég nélkül
Vezérlőáramkör: csavaros kapocs csatlakozók 2 kábel(ek) 1...2,5 mm² rugalmas kábelvég nélkül, csavaros kapocs csatlakozók 2 kábel(ek) 1...2,5 mm² rugalmas kábelvéggel, csavaros kapocs csatlakozók 2 kábel(ek) 1...2,5 mm² tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1,7 N.m - csavaros kapocs csatlakozókon, Tápáramkör: 9 N.m - csavaros kapocs csatlakozókon
Méretek
Magasság: 81 mm
Szélesség: 70 mm
Mélység: 115 mm
Nettó súly: 0,51 kg
Környezet
Éghajlati ellenállás: megfelel az IACS E10-nek
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegő hőmérséklet működéshez: -20...60 °C leminősítés nélkül az IEC 60947-4-1 szerint
Környezeti levegő hőmérséklet tároláshoz: -60...70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ra az IEC 60068-2-7 szerint
Dielektromos szilárdság: 2,2 kV 50 Hz-en az IEC 60947-1 szerint
Szabványok
EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Terméktanúsítványok
IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
