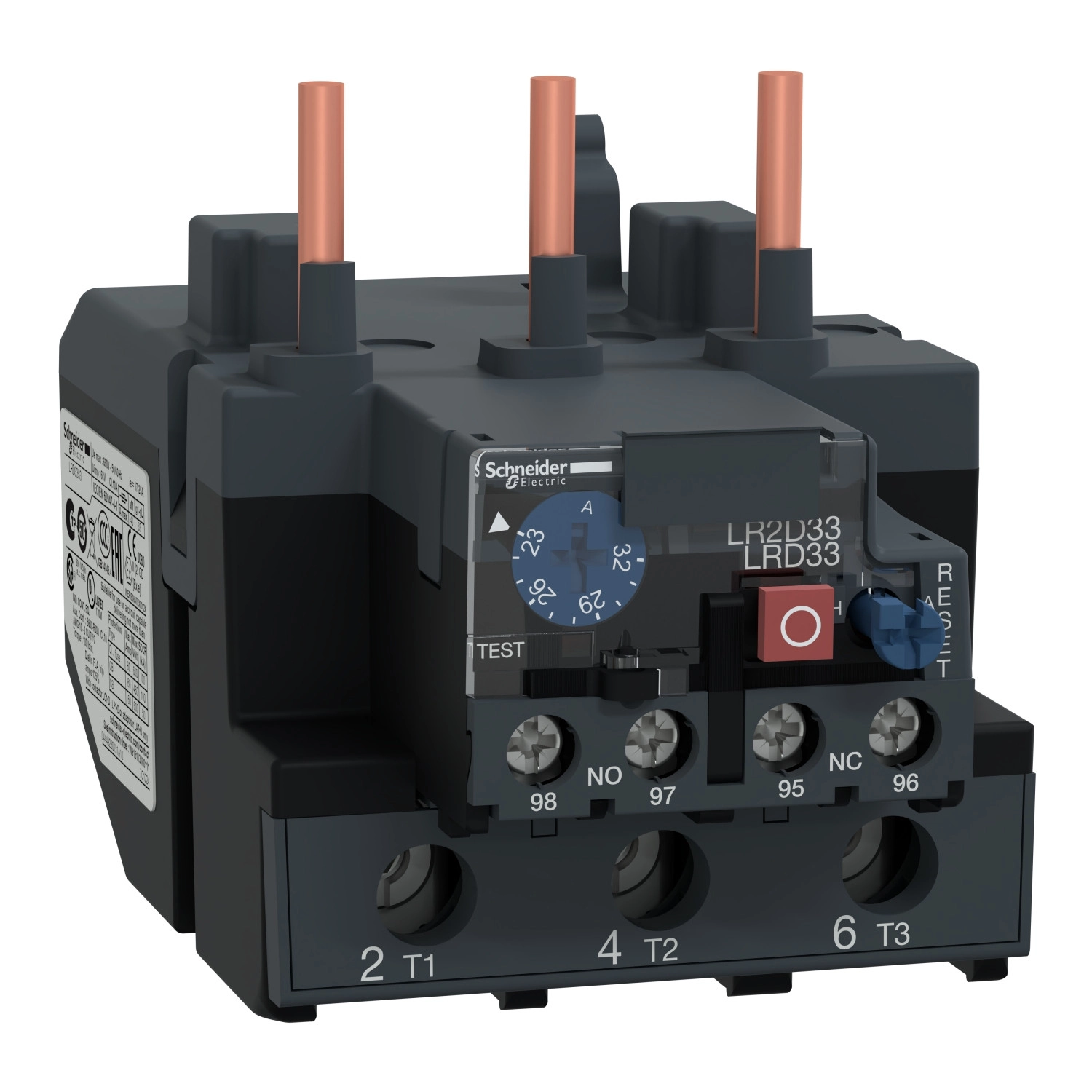

A Schneider Electric TeSys LRD3353 differenciál termikus túlterhelés-relé egy kompakt és megbízható megoldás motorvédelmi alkalmazásokhoz. Ez a TeSys Deca termékcsalád tagja, amely kifejezetten 23-32 amper közötti áramerősség-tartományban működő motorok védelmére lett tervezve, 10A osztályú termikus védelmi kategóriával az IEC 60947-4-1 szabvány szerint.
A TeSys LRD3353 hőkioldó relé kompatibilis az LC1D80 és LC1D95 típusú kontaktorokkal, így tökéletesen illeszkedik a meglévő Schneider Electric vezérlőrendszerekbe. A készülék egyaránt használható AC és DC hálózatokban, 0-400 Hz hálózati frekvenciatartományban. A névleges szigetelési feszültsége 1000 V az erősáramú áramkörben az IEC 60947-4-1 szabvány szerint, valamint 600 V a CSA és UL tanúsítványok értelmében. A kioldási küszöbérték 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint, és rendelkezik fáziskiesés érzékenységgel is, amely 130%-os kioldóáramot biztosít két fázison, miközben a harmadik fázis 0 értéken van.
A relé kezelőfelületén egy piros nyomógomb található a leállításhoz és egy kék nyomógomb az alaphelyzetbe állításhoz. A készülék széles, -20°C és +60°C közötti hőmérséklet-kompenzációs tartománnyal rendelkezik, így különböző környezeti feltételek mellett is megbízhatóan működik. A segédérintkező összetétele 1 NO (alaphelyzetben nyitott) + 1 NC (alaphelyzetben zárt), a konvencionális szabad levegős termikus áram 5 A a jelzőáramkörben. A megengedett áram 0,72 A 500 V AC-15 esetén, illetve 0,06 A 440 V DC-13 esetén a jelzőáramkörben.
A csatlakozások tekintetében az erősáramú áramkör csavaros kapcsokkal rendelkezik, amelyekhez 1 kábel csatlakoztatható 4-35 mm² keresztmetszettel, rugalmas vagy merev kivitelben, kábelvéggel vagy anélkül. A vezérlő áramkör csavaros kapcsai 2 kábelt fogadnak 1-2,5 mm² keresztmetszettel. A meghúzási nyomaték a vezérlő áramkör esetén 1,7 N.m, az erősáramú áramkörnél pedig 9 N.m. A relé méretei: 81 mm magasság, 70 mm szélesség és 115 mm mélység, nettó tömege pedig 0,51 kg. A készülék IP20-as védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, és -20°C és +60°C közötti környezeti hőmérsékleten használható teljesítménycsökkenés nélkül. Tárolásnál a megengedett hőmérséklet-tartomány -60°C és +70°C között van. A mechanikai robosztusságot tekintve a relé ellenáll a 6 Gn rezgésnek az IEC 60068-2-6 és a 15 Gn, 11 ms időtartamú ütésnek az IEC 60068-2-7 szabvány szerint. Dielektromos szilárdsága 2,2 kV 50 Hz-en az IEC 60947-1 alapján.
Schneider Electric TeSys LR.D - LRD3353 - Hőkioldó 10 - es osztályú, 23..32A, D40…D95 - höz, csavaros csatlakozás műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Termék típus: Differenciál termikus túlterhelés-relé
Készülék rövid neve: LRD
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1D80, LC1D95
Hálózat típus: AC, DC
Termikus túlterhelés osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelem beállítási tartomány: 23...32 A
Névleges szigetelési feszültség [Ui]: Erősáramú áramkör: 1000 V az IEC 60947-4-1 szerint, Erősáramú áramkör: 600 V a CSA szerint, Erősáramú áramkör: 600 V az UL szerint
Kiegészítő jellemzők
Hálózati frekvencia: 0...400 Hz
Szerelési mód: Lemezre, speciális kiegészítőkkel; Sínre, speciális kiegészítőkkel; Kontaktor alá
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegős termikus áram [Ith]: 5 A a jelzőáramkörben
Megengedett áram: 0,72 A 500 V AC-15-nél a jelzőáramkörben, 0,06 A 440 V DC-13-nál a jelzőáramkörben
Névleges üzemi feszültség [Ue]: 1000 V AC 0...400 Hz az erősáramú áramkörben az IEC 60947-4-1 szerint
Társított biztosíték névleges értéke: 4 A gG a jelzőáramkörben, 4 A BS a jelzőáramkörben
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Fáziskiesés érzékenység: Kioldóáram 130%-a Ir-nek két fázison, a harmadik 0-nál
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: alaphelyzetbe állítás
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások
Csatlakozók: Erősáramú áramkör: csavaros kapcsok 1 kábel(ek) 4...35 mm² rugalmas kábelvég nélkül vagy kábelvéggel, illetve tömör kábelvég nélkül, Vezérlő áramkör: csavaros kapcsok 2 kábel(ek) 1...2,5 mm² rugalmas vagy tömör
Meghúzási nyomaték: Vezérlő áramkör: 1,7 N.m - csavaros kapcsokon, Erősáramú áramkör: 9 N.m - csavaros kapcsokon
Méretek
Magasság: 81 mm
Szélesség: 70 mm
Mélység: 115 mm
Nettó tömeg: 0,51 kg
Környezeti jellemzők
Klimatikus ellenállás: Megfelel az IACS E10-nek
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Környezeti hőmérséklet tároláskor: -60...70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robosztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ra az IEC 60068-2-7 szerint
Dielektromos szilárdság: 2,2 kV 50 Hz-en az IEC 60947-1 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
