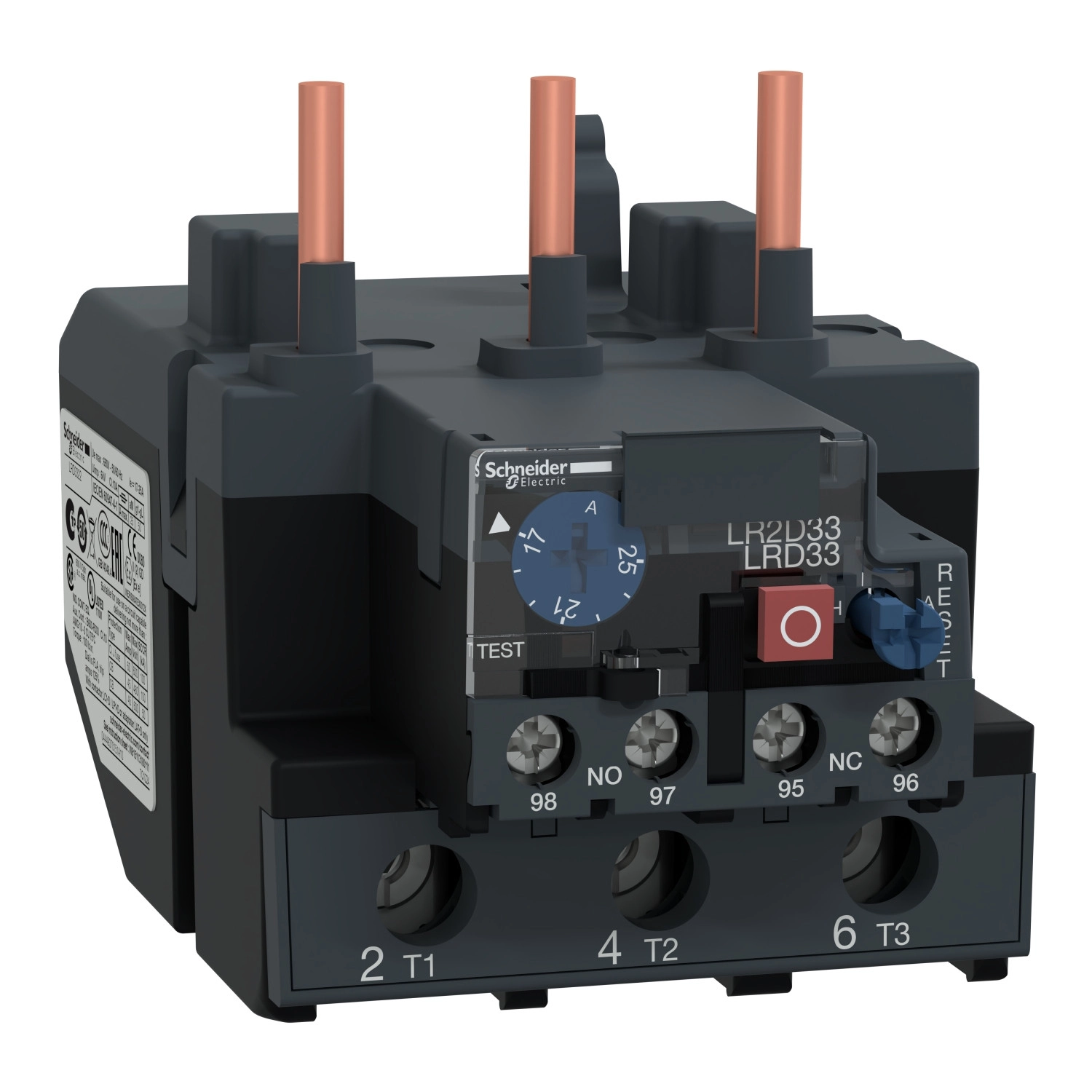

A Schneider Electric TeSys LRD3322 egy rendkívül megbízható differenciális hőkioldó relé, amely a TeSys Deca termékcsalád része. Ez a precíziós eszköz kifejezetten motorvédelmi alkalmazásokhoz készült, és a 10A védelmi osztályba tartozik az IEC 60947-4-1 szabvány szerint. A hőkioldó kiváló megoldást nyújt a 17-25 A áramerősség tartományban működő motorok védelmére, ezáltal biztosítva berendezéseid hosszú élettartamát és zavartalan működését.
A TeSys LRD3322 kompatibilis a LC1D80 és LC1D95 típusú kontaktorokkal, amelyekre közvetlenül felszerelhető. Használható AC és DC hálózatokban egyaránt, működési frekvenciatartománya 0-400 Hz között változtatható. Az eszköz kioldási küszöbértéke 1,14 ± 0,06 Ir az IEC 60947-4-1 szabvány szerint, és rendelkezik fáziskiesés-érzékeléssel is. Ez azt jelenti, hogy ha két fázison 130%-ra nő az áramerősség, miközben a harmadik fázis nullára csökken, a relé automatikusan kiold, megvédve ezzel a motort a károsodástól. A hőkioldó nagyfokú üzembiztonságát a -20°C és +60°C közötti hőmérséklet-kompenzáció is növeli.
A Schneider Electric TeSys LRD3322 relé 1 NO + 1 NC segédérintkezővel rendelkezik, és az IEC 60947-1 szabvány szerint 6 kV-os névleges lökőfeszültség-állósággal bír. A jelzőáramkör hagyományos szabad levegőn való termikus árama 5 A, a megengedett áram AC-15 esetén 0,72 A 500 V-on, DC-13 esetén pedig 0,06 A 440 V-on. A névleges szigetelési feszültsége 1000 V az erősáramú áramkörben az IEC 60947-4-1 szerint, valamint 600 V a CSA és UL előírásainak megfelelően.
A TeSys LRD3322 relé kezelése rendkívül egyszerű: a piros nyomógomb a leállításra, a kék pedig a visszaállításra szolgál. A készülék IP20-as védelemmel rendelkezik az IEC 60529 szabvány szerint. Szerelése történhet közvetlenül a kontaktorra, lemezre vagy sínre specifikus kiegészítők segítségével. Az erősáramú áramkör csatlakoztatásához csavaros kapcsok állnak rendelkezésre, amelyek 4–35 mm² rugalmas vagy tömör kábel fogadására alkalmasak, míg a vezérlőáramkörbe 1–2,5 mm² keresztmetszetű kábelek köthetők be. Az erősáramú kapcsok meghúzási nyomatéka 9 Nm, a vezérlőáramköri kapcsok esetében pedig 1,7 Nm.
A relé tervezése során különös figyelmet fordítottak a mechanikai robusztusságra: a készülék ellenáll a 6 Gn rezgésnek (IEC 60068-2-6) és a 15 Gn, 11 ms időtartamú ütésnek (IEC 60068-2-7). Dielektromos szilárdság tekintetében a relé teljesíti a 2,2 kV 50 Hz-en követelményt az IEC 60947-1 szerint. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük IEC, UL, CSA, CCC, EAC, ATEX INERIS és UKCA minősítésekkel, ami széleskörű felhasználhatóságát bizonyítja.
Schneider Electric TeSys LR.D - LRD3322 - Hőkioldó 10 - es osztályú, 17..25A, D40…D95 - höz, csavaros csatlakozás műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Eszköz típusa: Differenciális hőkioldó relé
Rövid terméknév: LRD
Alkalmazás: Motorvédelem
Termékkompatiblitás: LC1D80, LC1D95
Hálózati típus: DC, AC
Műszaki jellemzők
Hőkioldó osztály: 10A osztály az IEC 60947-4-1 szerint
Hőkioldó beállítási tartomány: 17...25 A
Névleges szigetelési feszültség: Erősáramú áramkör: 1000 V az IEC 60947-4-1 szerint, 600 V a CSA és UL szerint
Hálózati frekvencia: 0...400 Hz
Kioldási küszöb: 1,14 ± 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Szabad levegőn való konvencionális termikus áram: 5 A jelzőáramkörre
Megengedett áram: 0,72 A 500 V AC-15-nél jelzőáramkörre, 0,06 A 440 V DC-13-nál jelzőáramkörre
Névleges üzemi feszültség: 1000 V AC 0...400 Hz erősáramú áramkörre az IEC 60947-4-1 szerint
Csatlakozások
Erősáramú áramkör: csavaros kapcsok 1 kábel(ek) 4...35 mm² rugalmas kábelvég nélkül/rugalmas kábelvéggel/tömör kábelvég nélkül
Vezérlőáramkör: csavaros kapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvég nélkül/rugalmas kábelvéggel/tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1,7 N.m - csavaros kapcsoknál, Erősáramú áramkör: 9 N.m - csavaros kapcsoknál
Mechanikai adatok
Magasság: 81 mm
Szélesség: 70 mm
Mélység: 115 mm
Környezeti jellemzők
Éghajlati állóság: megfelelő IACS E10
IP védettségi fokozat: IP20 az IEC 60529 szerint
Működési környezeti hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Tárolási környezeti hőmérséklet: -60...70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ra az IEC 60068-2-7 szerint
Dielektromos szilárdság: 2,2 kV 50 Hz-en az IEC 60947-1 szerint
Tanúsítványok
EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, ATEX INERIS, UKCA
