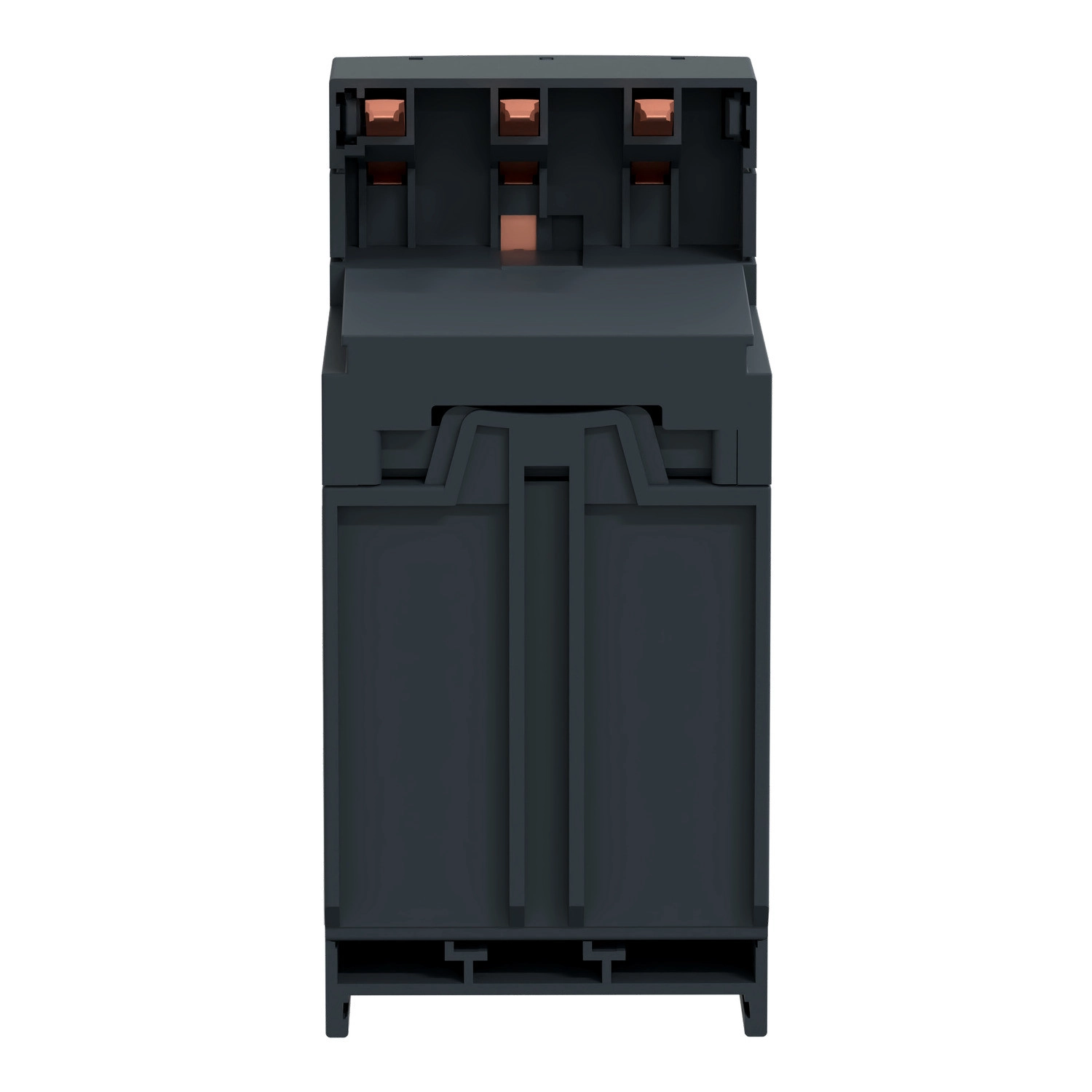

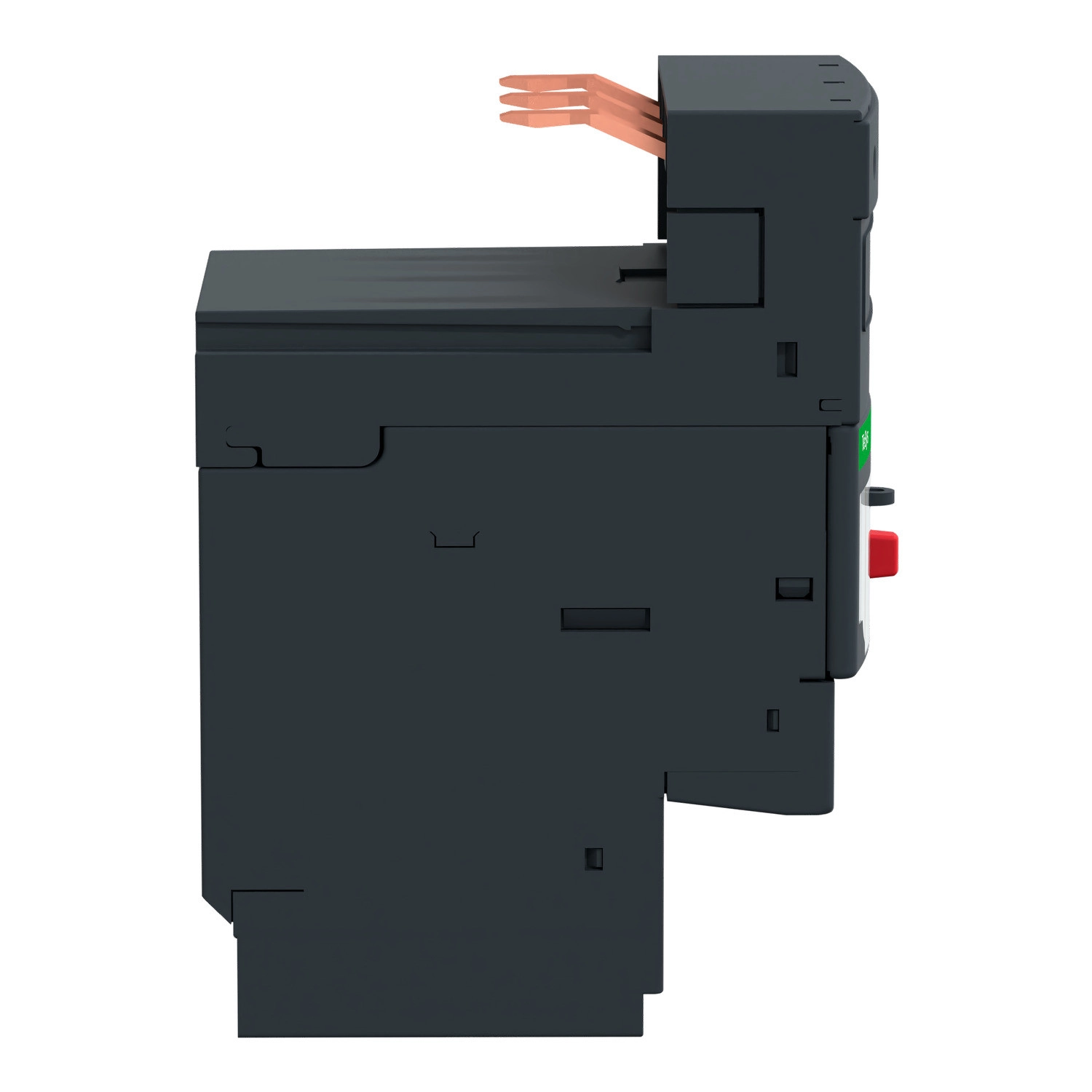

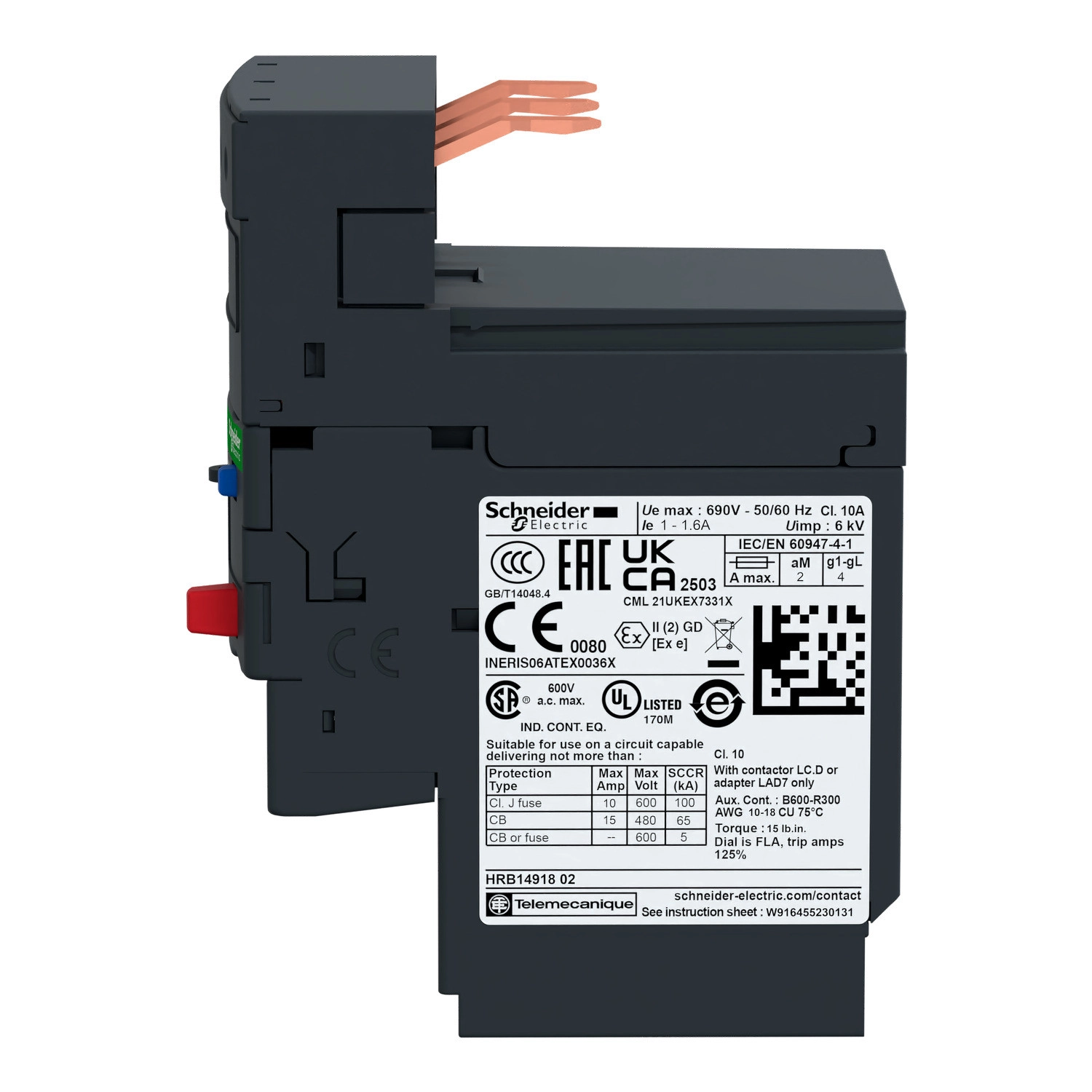

A Schneider Electric TeSys LRD sorozatú LRD313 modell egy professzionális, differenciális termikus túlterhelésvédő relé, amely kifejezetten motorvédelmi alkalmazásokhoz lett kifejlesztve. Ez a TeSys Deca termékcsalád tagja, amely 9-13 A közötti áramerősség tartományban biztosít megbízható védelmet a motorok számára. Az LRD313 modell 10A védelmi osztályba tartozik az IEC 60947-4-1 szabványnak megfelelően, és a prémium EverLink BTR csavaros technológiával van felszerelve.
A készülék kimagasló üzembiztonságot nyújt 690V AC üzemi feszültségig, és széleskörű működési frekvenciatartományt (0-400 Hz) támogat, így univerzális megoldást jelent különböző ipari környezetekben. Kompatibilis a LC1D40A, LC1D50A és LC1D65A típusú mágneskapcsolókkal, ezért kiválóan alkalmazható meglévő rendszerek bővítéséhez vagy felújításához is. Az eszköz rendelkezik 1NO+1NC segédérintkezővel, amely lehetővé teszi a túlterhelési állapot jelzését vagy vezérlési célú felhasználását. A kioldási küszöbérték pontosan 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően.
A TeSys LRD313 túlterhelésvédő relé különlegessége a fáziskiesés érzékelési képessége, amely akkor lép működésbe, amikor két fázis árama 130%-ra emelkedik, miközben a harmadik fázis kimarad. Ez a tulajdonság kritikus fontosságú a motor aszimmetrikus terhelésből eredő károsodásának megelőzésében. A kezelőfelületen található piros nyomógomb a leállításért, míg a kék nyomógomb a visszaállításért felelős, így biztosítva az egyszerű és intuitív használatot. A relé széles, -20°C és +60°C közötti hőmérséklet-kompenzációs tartománnyal rendelkezik, ami biztosítja a megbízható működést különböző környezeti feltételek mellett.
A telepítési rugalmasságot elősegíti a többféle szerelési lehetőség: az LRD313 felszerelhető közvetlenül a kontaktor alá, lemezre vagy sínre is a megfelelő kiegészítőkkel. A csatlakoztatás szempontjából is rendkívül sokoldalú: a vezérlőkör csavaros szorítókapcsokkal rendelkezik, amelyek 1-2,5 mm² keresztmetszetű hajlékony vagy tömör vezetékek fogadására alkalmasak, míg az erőátviteli kör EverLink BTR csavaros csatlakozókkal van ellátva, amelyek 1-35 mm² keresztmetszetű vezetékeket képesek befogadni. A termék magas színvonalú védelmi képességeit számos nemzetközi tanúsítvány igazolja, köztük az IEC, UL, CSA, CCC, EAC, DNV-GL, RMRS, EU-RO MR, LROS és ATEX INERIS minősítések, ami alkalmassá teszi a legigényesebb ipari és tengeri alkalmazásokhoz is. A Schneider Electric LRD313 hőkioldó relé kompakt méretei (70 mm magasság, 55 mm szélesség és 123 mm mélység) megkönnyítik a beépítést korlátozott helykínálatú kapcsolószekrényekbe is.
Schneider Electric TeSys LR.D - LRD313 - 9 - 13A 10A indítási osztály hőkioldó Everlink főpólusú műszaki adatok
Fő jellemzők
Termékcsalád: TeSys, TeSys Deca
Terméknév: TeSys LRD, TeSys Deca
Termék típusa: Differenciális termikus túlterhelésvédő relé
Rövid név: LRD
Alkalmazás: Motorvédelem
Kompatibilitás: LC1D40A, LC1D50A, LC1D65A
Hálózati típus: AC, DC
Túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelem beállítási tartománya: 9...13 A
Névleges szigetelési feszültség: Erősáramú kör: 600 V CSA szerint, 600 V UL szerint, 690 V IEC 60947-4-1 szerint
Kiegészítő adatok
Hálózati frekvencia: 0...400 Hz
Szerelési lehetőségek: Lemezre, speciális kiegészítőkkel; Sínre, speciális kiegészítőkkel; Kontaktor alá
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegőn mért hőáram: 5 A jelzőáramkörben
Megengedett áram: 0,95 A 380 V AC-15 jelzőáramkörben, 0,06 A 440 V DC-13 jelzőáramkörben
Névleges üzemi feszültség: 690 V AC 0...400 Hz erősáramú körnél IEC 60947-4-1 szerint
Biztosíték névleges értéke: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges lökőfeszültség: 6 kV
Fáziskiesés érzékenysége: Kioldási áram az Ir 130%-a két fázison, a harmadik fázis 0
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások - kapcsok
Vezérlőkör: Csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² hajlékony kábelvég nélkül, 2 kábel(ek) 1...2,5 mm² hajlékony kábelvéggel, 2 kábel(ek) 1...2,5 mm² tömör kábelvég nélkül
Erősáramú kör: EverLink BTR csavaros csatlakozók 1 kábel(ek) 1...35 mm² hajlékony kábelvég nélkül, 1 kábel(ek) 1...35 mm² hajlékony kábelvéggel, 1 kábel(ek) 1...35 mm² tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlőkör: 1,7 N.m csavaros szorítókapcsoknál, Erősáramú kör: 5 N.m EverLink BTR csavaros csatlakozóknál
Fizikai paraméterek
Magasság: 70 mm
Szélesség: 55 mm
Mélység: 123 mm
Környezeti feltételek
Klimatikus ellenállás: IACS E10 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -20...60 °C teljesítménycsökkentés nélkül az IEC 60947-4-1 szerint
Környezeti hőmérséklet tárolás során: -60...70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint, Rezgések: 4 gn az IEC 60068-2-6 szerint
Dielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, EN 50495
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, DNV-GL, RMRS, EU-RO MR, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
