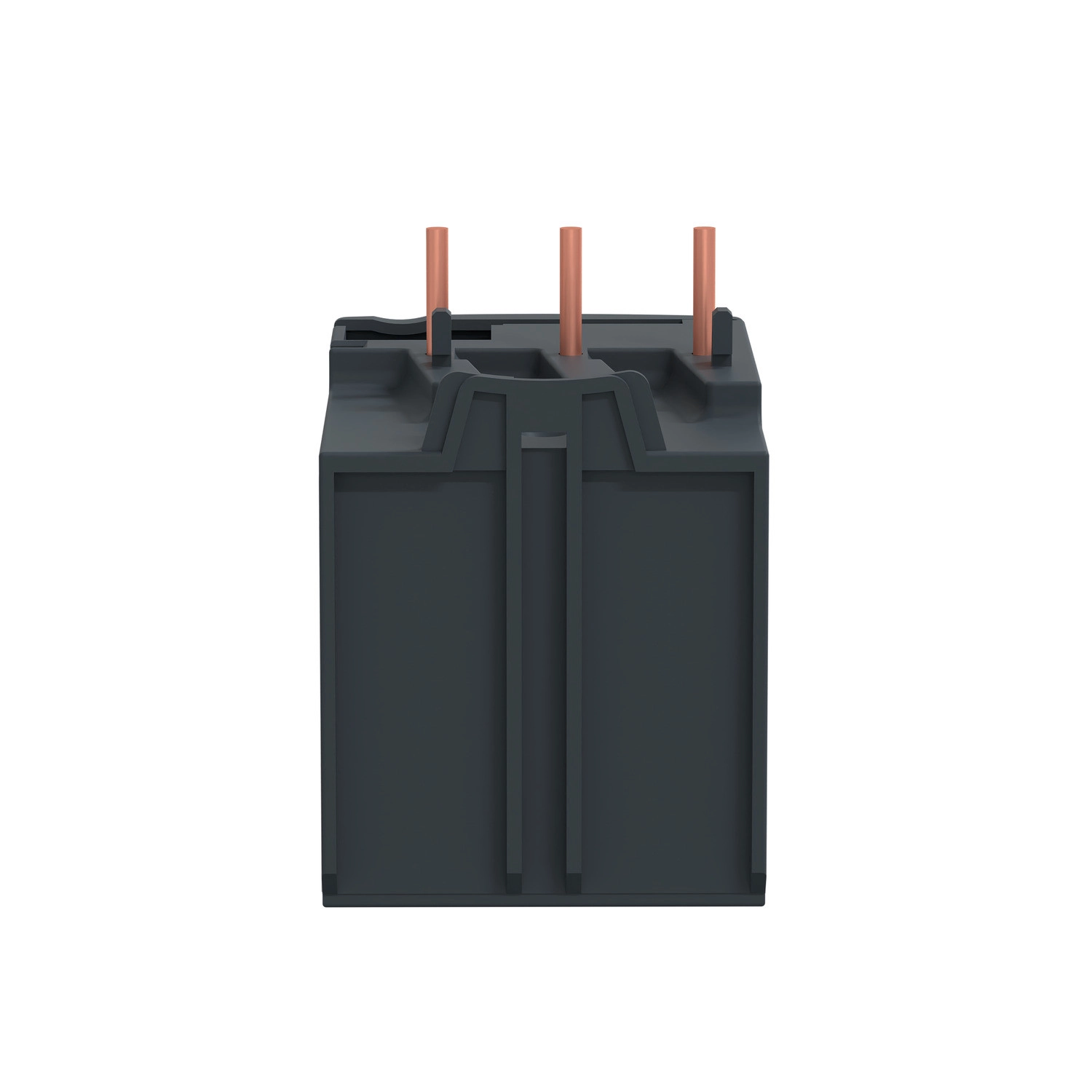

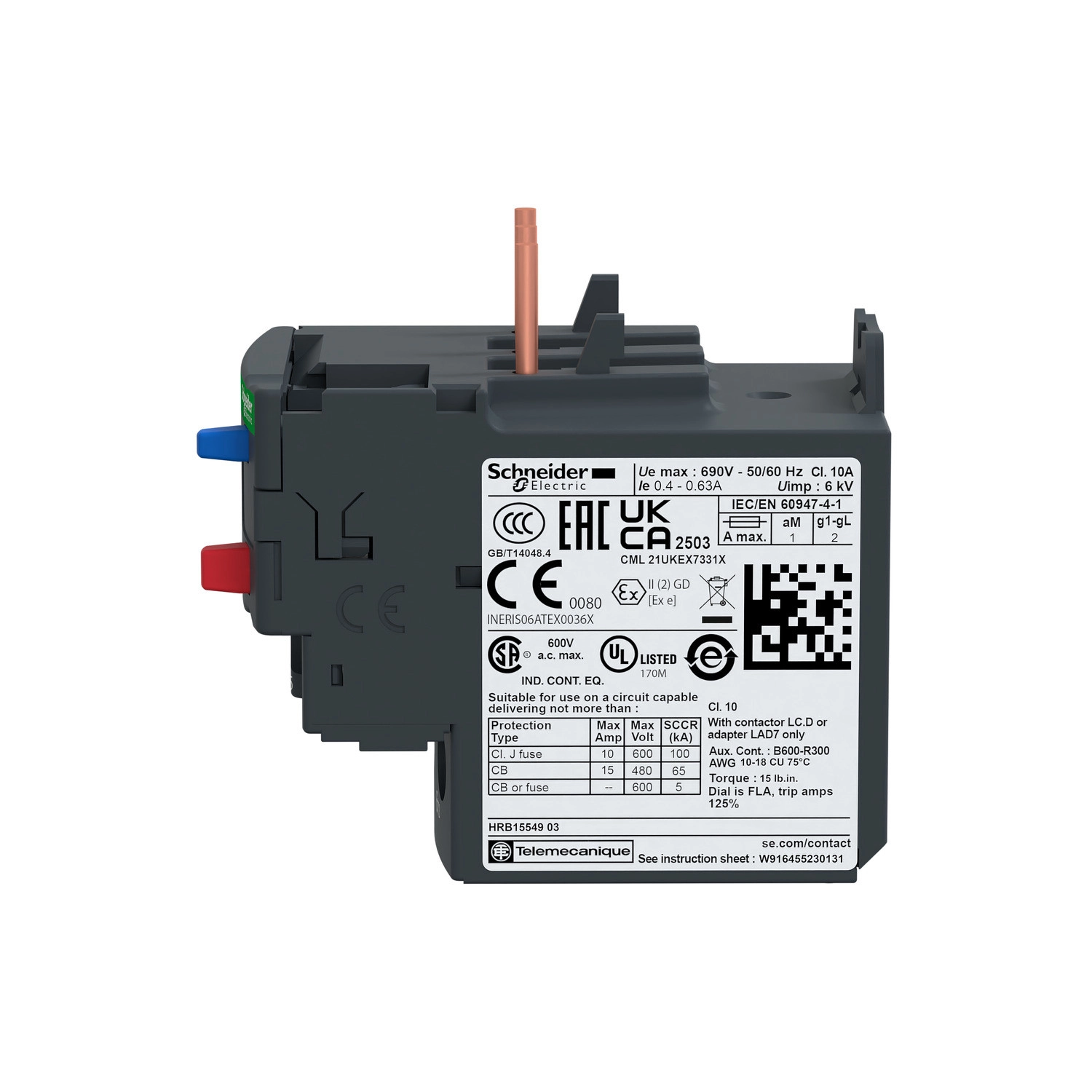

A Schneider Electric TeSys Deca termékcsaládjából származó LRD216 differenciális termikus túlterhelés-relé ideális választás ipari motorok hatékony védelmére. Ez a kompakt kialakítású védőrelé 12-18 A közötti áramerősség-tartományban használható, és 10A túlterhelési osztályba sorolható az IEC 60947-4-1 szabvány szerint, ami kiváló védelmet biztosít a motorok számára tipikus üzemi körülmények között.
Az LRD216 túlterhelés-relé kompatibilis a TeSys termékcsalád LC1D18, LC1D25, LC1D32 és LC1D38 típusú mágneskapcsolóival, így biztosítva a rendszer integrált működését. A relé egy záró (NO) és egy nyitó (NC) segédérintkezővel rendelkezik, melyeken keresztül jelzések továbbíthatók a vezérlőrendszer felé. A készülék egyszerűen szerelhető mágneskapcsoló alá, szerelőlapra vagy DIN-sínre a megfelelő tartozékok használatával. Az LRD216 modell sarus kivitelben készült, ami megkönnyíti a teljesítmény áramkörének bekötését.
A túlterhelés-relé kioldási küszöbértéke 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően, és érzékeny a fáziskiesésre is - két fázison a névleges áram 130%-át érzékelve kiold, ha a harmadik fázis árama nulla. A készülék kezelőfelülete felhasználóbarát: a piros nyomógomb a leállításra, a kék pedig a visszaállításra szolgál. Az üzemi hőmérséklet-kompenzáció -20 és +60 °C között biztosítja a megbízható működést, így a relé széles környezeti hőmérséklet-tartományban használható derating nélkül. Az IP20-as védettség megfelelő védelmet nyújt érintés ellen, miközben a készülék kompakt méretei (66 mm magasság, 45 mm szélesség, 70 mm mélység) lehetővé teszik a helytakarékos beépítést.
A Schneider Electric LRD216 típusú hőkioldója kiváló mechanikai robusztusságot kínál, ellenáll a 6 Gn amplitúdójú rezgéseknek és a 15 Gn, 11 ms időtartamú ütéseknek az IEC 60068-2-6 és IEC 60068-2-7 szabványoknak megfelelően. A termék nemzetközi tanúsítványokkal rendelkezik (IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA), ami igazolja megfelelőségét a szigorú ipari szabványoknak. A maximális üzemi feszültség 690V AC, 0-400 Hz között, így a relé széles alkalmazási területen használható. A termék elsősorban ipari környezetben dolgozó villamos szakemberek számára ajánlott, akik megbízható motorvédelmi megoldást keresnek különböző teljesítményű motorok túlterhelés elleni védelmére.
Schneider Electric TeSys LR.D - LRD216 - Hőkioldó 12 - 18A, sarus műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys, TeSys Deca
Terméknév: TeSys LRD, TeSys Deca
Termék típusa: Differenciális termikus túlterhelés-relé
Rövidnév: LRD
Relé alkalmazása: Motorvédelem
Kompatibilitás és hálózat
Termék kompatibilitás: LC1D18, LC1D25, LC1D32, LC1D38
Hálózat típusa: AC, DC
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelmi beállítási tartomány: 12...18 A
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: Erősáramú áramkör: 600 V CSA szerint, 600 V UL szerint, 690 V IEC 60947-4-1 szerint
Hálózati frekvencia: 0...400 Hz
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőben lévő termikus áram [Ith]: 5 A jelzőáramkör esetén
Megengedett áram: 1,5 A 240 V AC-15-nél jelzőáramkör esetén, 0,1 A 250 V DC-13-nál jelzőáramkör esetén
Névleges üzemi feszültség [Ue]: 690 V AC 0...400 Hz erősáramú áramkör esetén az IEC 60947-4-1 szerint
Társított biztosíték névleges értéke: 4 A gG jelzőáramkör esetén, 4 A BS jelzőáramkör esetén
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Működési jellemzők
Fáziskiesés érzékenység: Kioldási áram 130% Ir két fázison, a harmadikon 0

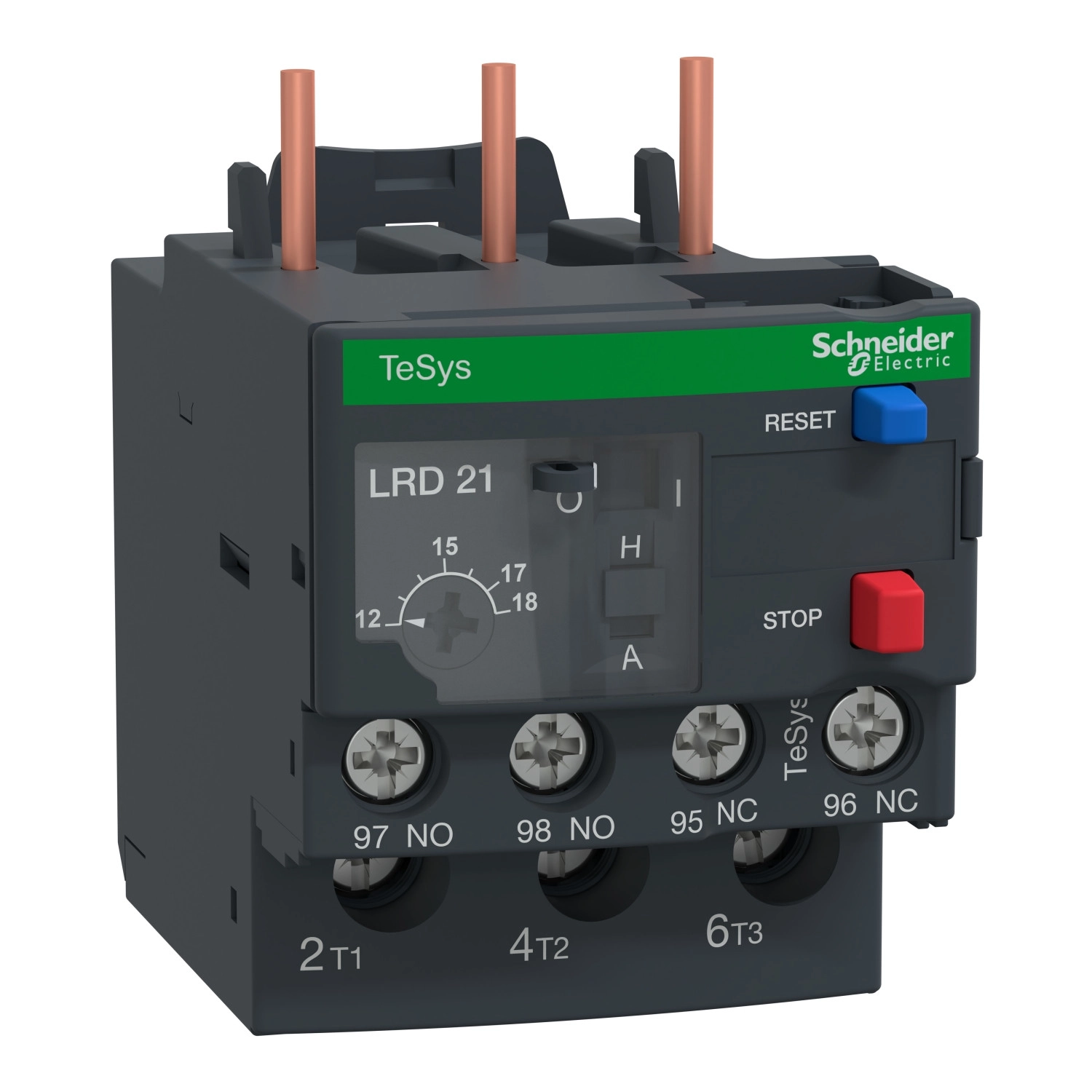

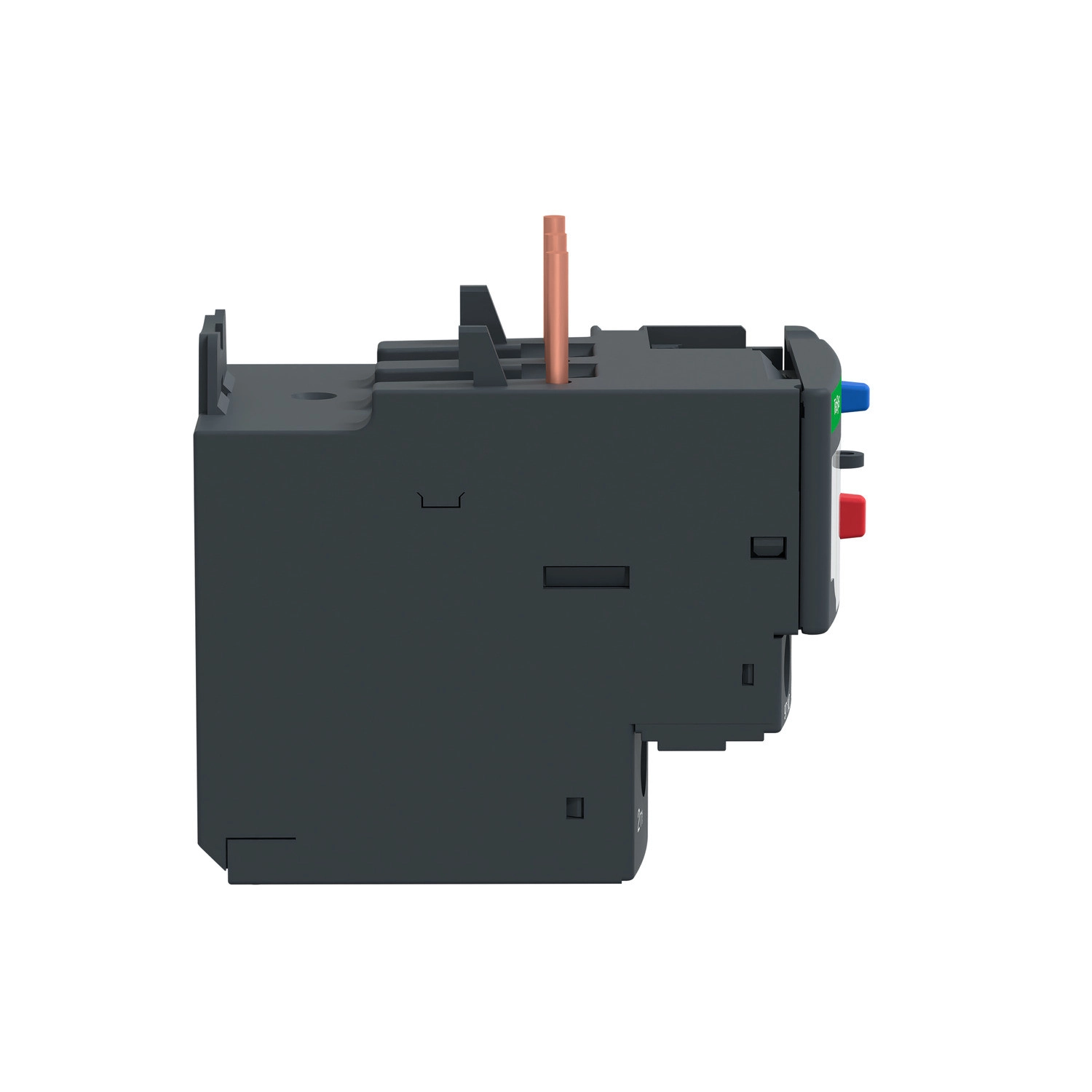

Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet-kompenzáció: -20...60 °C
Telepítési és mechanikai jellemzők
Rögzítési támogatás: Lemez (speciális tartozékokkal), Sín (speciális tartozékokkal), Mágneskapcsoló alatt
Csatlakozási osztás: 17,5 mm
Csatlakozás - kapcsok: Vezérlő áramkör: csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvég nélkül, Vezérlő áramkör: csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvéggel, Vezérlő áramkör: csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² tömör kábelvég nélkül, Erősáramú áramkör: sarus csatlakozók
Meghúzási nyomaték: Vezérlő áramkör: 1,7 Nm csavaros szorítókapcsokon, Erősáramú áramkör: 2,3 Nm sarus csatlakozókon M4
Méretek és környezeti jellemzők
Magasság: 66 mm
Szélesség: 45 mm
Mélység: 70 mm
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C derating nélkül az IEC 60947-4-1 szerint
Tárolási környezeti hőmérséklet: -60...70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Dielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint
