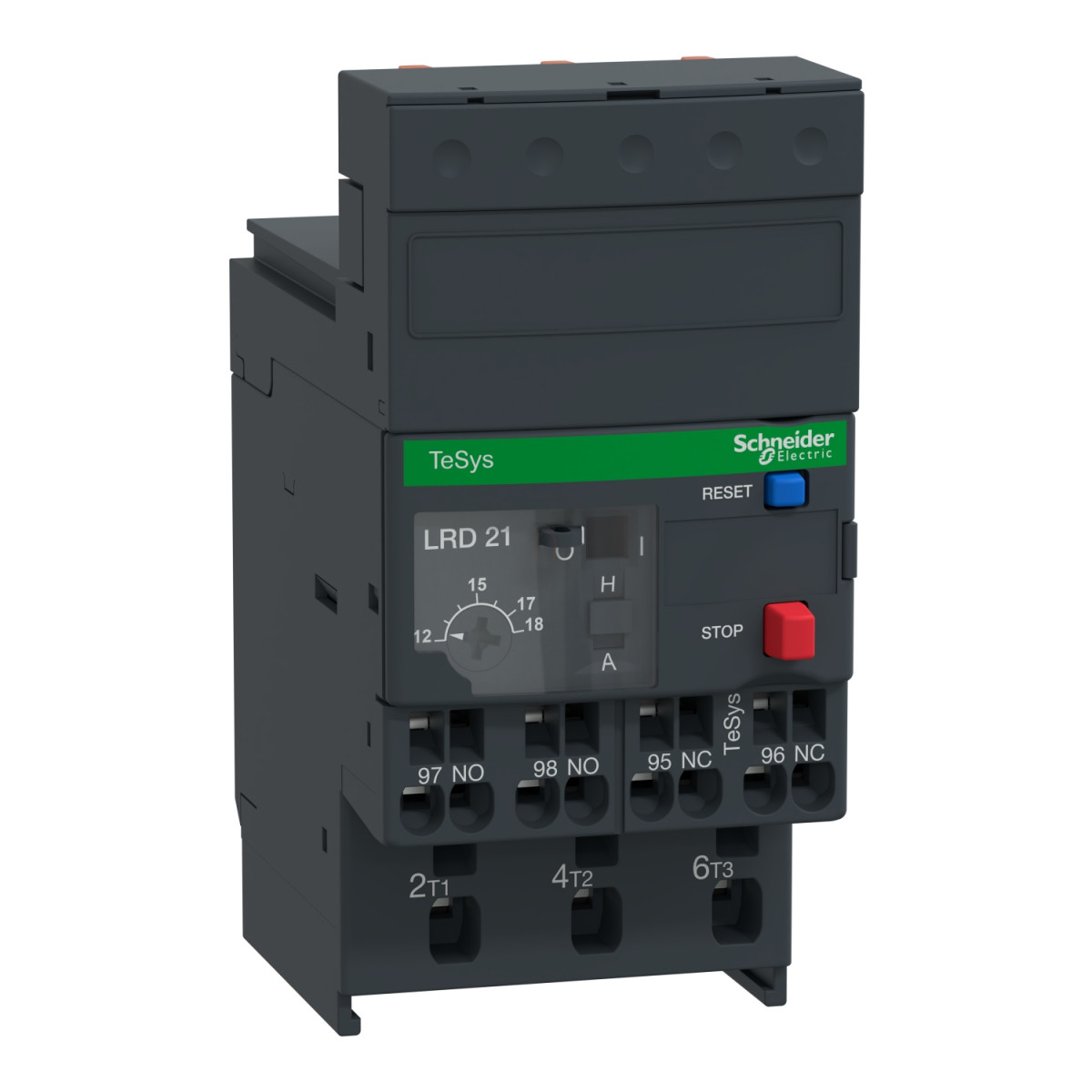

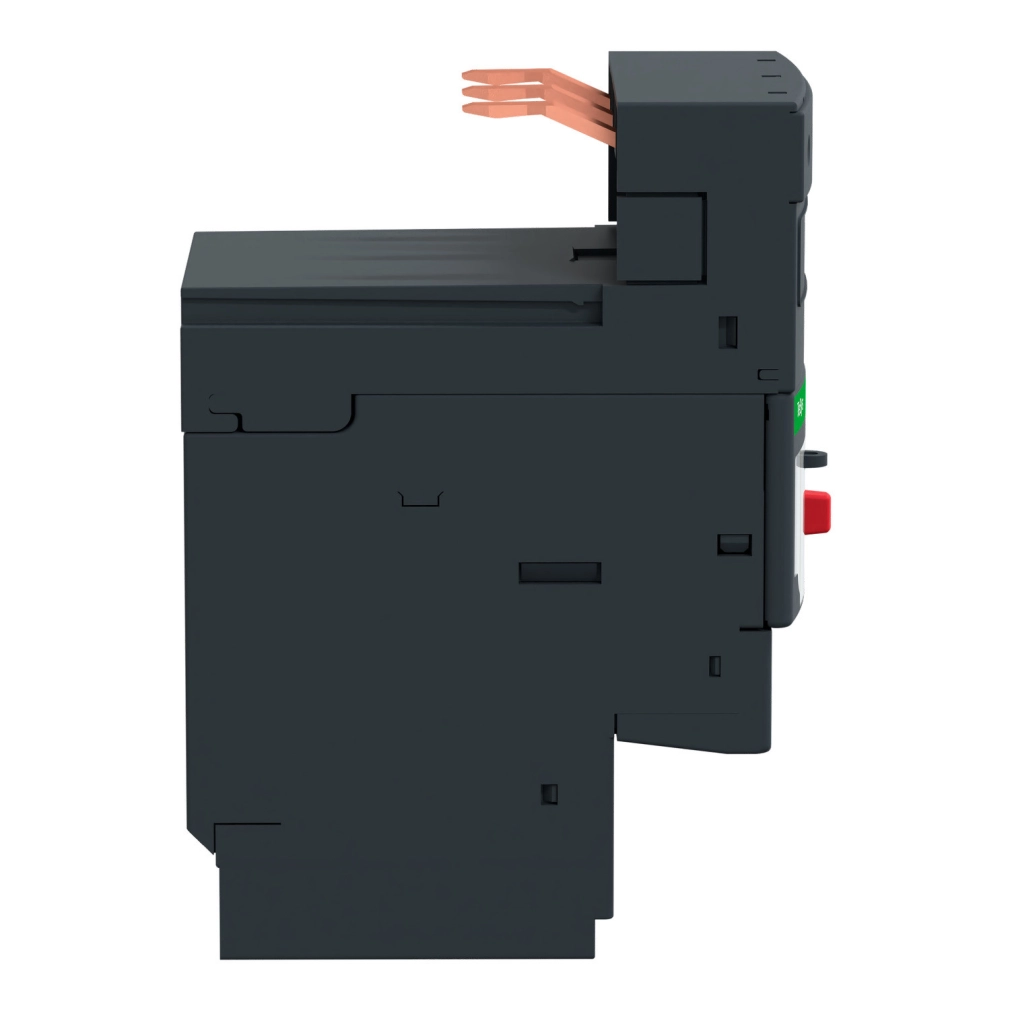

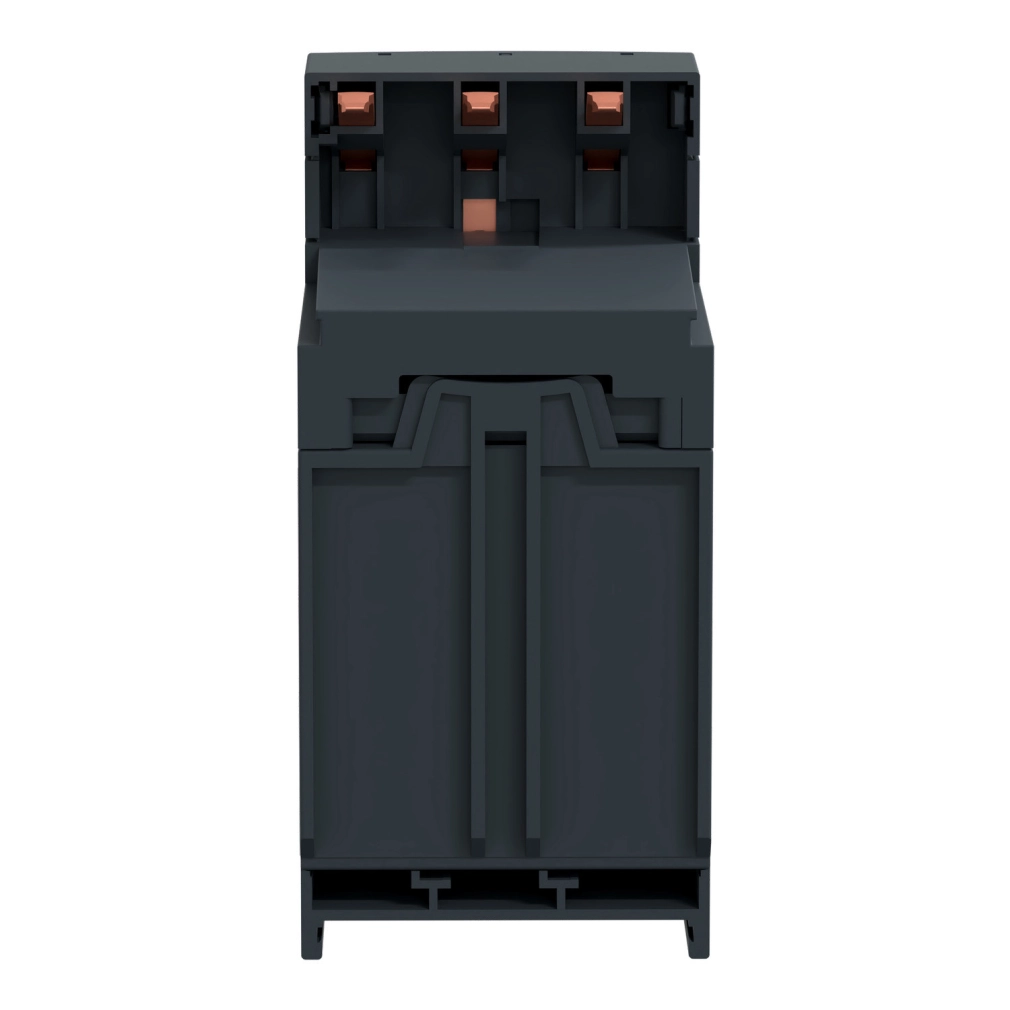

A Schneider Electric TeSys Deca LRD213 differenciális hőkioldó relé egy professzionális és megbízható megoldás motorvédelemre, amely tökéletes választás ipari automatizálási rendszerek kiépítéséhez. Ez a rugós csatlakozós kivitelű, 12-18A áramtartományú hőkioldó relé a 10A osztályú védelmi kategóriába tartozik az IEC 60947-4-1 szabványnak megfelelően, ami optimális védelmet biztosít a motorok számára túlterhelés esetén.
A TeSys LRD213 modell kompatibilis a LC1D18, LC1D25, LC1D32 és LC1D38 típusú kontaktorokkal, így könnyen integrálható a már meglévő Schneider Electric rendszerekbe. A relé egyaránt működik egyenáramú (DC) és váltóáramú (AC) hálózatokban, rendkívül széles, 0-400 Hz frekvenciatartományban. A kioldási küszöbérték az IEC 60947-4-1 szabványnak megfelelően 1,14 +/- 0,06 Ir, ami precíz védelmet biztosít a motorok számára. A készülék különleges tulajdonsága a fáziskiesés érzékenység, amely biztosítja, hogy kétfázisú terhelés esetén 130%-os áramnál kiold, miközben a harmadik fázis nullán van.
A TeSys LRD213 szigetelési feszültsége lenyűgöző: a tápáramkör esetében 600V az UL és CSA szabványoknak megfelelően, valamint 690V az IEC 60947-4-1 szabvány szerint. A relé névleges üzemi feszültsége 690V AC, 0-400 Hz frekvenciatartományban. Az 1 NO + 1 NC segédérintkező összetétel lehetővé teszi a rugalmas jelzési és vezérlési lehetőségeket. A jelzőáramkör konvencionális szabad levegőn mért termikus áramerőssége 5A, miközben a megengedett áram jelzőáramkör esetén 1,5A 240V AC-15 és 0,1A 250V DC-13 üzemmódban. A relé névleges lökőfeszültség-állósága 6 kV, ami kiemelkedő védelmet biztosít túlfeszültség esetén.
A TeSys LRD213 kezelése egyszerű a piros stop és kék reset nyomógomboknak köszönhetően. A készülék hőmérséklet-kompenzációval is rendelkezik -20°C és +60°C között, így változó környezeti körülmények között is megbízhatóan működik. A termék mechanikai robosztussága kivételes: 6 Gn rezgésállóság az IEC 60068-2-6 szabvány szerint, valamint 15 Gn ütésállóság 11 ms időtartamra az IEC 60068-2-7 alapján.
A telepítés és csatlakoztatás rugalmasan megoldható, hiszen a relé szerelhető lemezre, sínre (megfelelő kiegészítőkkel) vagy közvetlenül kontaktor alá. A vezérlőáramkör rugós sorkapcsokkal rendelkezik, és 1-2,5 mm² tömör vagy rugalmas kábeleket fogad kábelvég nélkül. A tápáramkör szintén rugós sorkapcsokkal van ellátva, és 1,5-4 mm² rugalmas kábeleket fogad kábelvég nélkül vagy kábelvéggel. A TeSys LRD213 kompakt méretekkel rendelkezik: 93 mm magasság, 45 mm szélesség és 72 mm mélység, így könnyen elhelyezhető kapcsolószekrényekben. A készülék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően. Számos nemzetközi tanúsítvánnyal rendelkezik, többek között IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS és UKCA minősítésekkel, amely bizonyítja a termék kiváló minőségét és megbízhatóságát.
Schneider Electric TeSys LR.D - LRD213 - Hőkioldó 10 - es osztályú, 12..18A, D18…D38 - hoz, rugós csatlakozás műszaki adatok
Általános adatok
Sorozat: TeSys, TeSys Deca
Terméknév: TeSys LRD, TeSys Deca
Termék vagy komponens típusa: Differenciális hőkioldó relé
Eszköz rövid neve: LRD
Relé alkalmazása: Motorvédelem
Termék kompatibilitás: LC1D18, LC1D25, LC1D32, LC1D38
Hálózat típusa: DC, AC
Műszaki jellemzők
Hőkioldó osztály: 10A osztály az IEC 60947-4-1 szerint
Hővédelmi beállítási tartomány: 12...18 A
Szigetelési feszültség [Ui]: Tápáramkör: 600 V CSA szerinti, Tápáramkör: 600 V UL szerinti, Tápáramkör: 690 V IEC 60947-4-1 szerinti
Hálózati frekvencia: 0...400 Hz
Szerelési támogatás: Lemez (speciális kiegészítőkkel), Sín (speciális kiegészítőkkel), Kontaktor alatt
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegőn termikus áram [Ith]: 5 A jelzőáramkörnél
Megengedett áram: 1,5 A 240 V AC-15-nél jelzőáramkörnél, 0,1 A 250 V DC-13-nál jelzőáramkörnél
Névleges üzemi feszültség [Ue]: 690 V AC 0...400 Hz tápáramkörhöz IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges érték: 4 A gG jelzőáramkörnél, 4 A BS jelzőáramkörnél
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Fáziskiesés érzékenység: Kioldási áram az Ir 130%-a két fázisnál, az utolsó 0-án
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet kompenzáció: -20…60 °C
Csatlakozások és méretek
Csatlakozások - kapcsok: Vezérlőáramkör: rugós kapcsok 1 kábel(ek) 1...2,5 mm² tömör kábelvég nélkül, Vezérlőáramkör: rugós kapcsok 1 kábel(ek) 1...2,5 mm² rugalmas kábelvég nélkül, Tápáramkör: rugós kapcsok 1 kábel(ek) 1,5...4 mm² rugalmas kábelvég nélkül, Tápáramkör: rugós kapcsok 1 kábel(ek) 1,5...4 mm² rugalmas kábelvéggel
Magasság: 93 mm
Szélesség: 45 mm
Mélység: 72 mm
Környezeti jellemzők
Klimatikus ellenállás: IACS E10 szerinti
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegő hőmérséklet üzemeltetéshez: -20...60 °C leértékelés nélkül az IEC 60947-4-1 szerint
Környezeti levegő hőmérséklet tároláshoz: -60...70 °C
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-re az IEC 60068-2-7 szerint
Dielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
