A Schneider Electric TeSys LRD1522 differenciális hőkioldó relé a TeSys Deca termékcsalád kiváló minőségű motorvédelmi megoldása, amely precíz hőterhelés elleni védelmet biztosít a 17-25A áramerősség tartományban működő villamos motorok számára. Ez a Class 20 besorolású relé megfelel az IEC 60947-4-1 szabványnak, biztosítva a megbízható működést és a nemzetközi előírásoknak való megfelelést.
A TeSys LRD1522 relé tervezése során kiemelt szempont volt a sokoldalú felhasználhatóság és a könnyű telepíthetőség. Kompatibilis a LC1D32 és LC1D25 típusú mágneskapcsolókkal, így biztosítva a tökéletes illeszkedést a TeSys rendszerbe. A relé egyaránt használható AC és DC hálózatokban, 0-400 Hz frekvenciatartományban, ami alkalmassá teszi változatos ipari alkalmazásokra. A készülék szigetelési feszültsége 690V az IEC szerint, illetve 600V a CSA és UL szabványoknak megfelelően, garantálva a biztonságos működést különböző elektromos környezetekben.
A TeSys LRD1522 hőkioldó relé fejlett védelmi funkciókkal rendelkezik, köztük a fáziskiesés érzékelésével, amely 130%-os kioldási áramot biztosít két fázison, míg a harmadik fázis 0 értéken van. A kioldási küszöbérték 1,14 ± 0,06 Ir az IEC 60947-4-1 szerint. A relé 1 NO + 1 NC segédérintkezővel van felszerelve, 5A konvencionális szabad levegős hőáram mellett a jelzőáramkörben. A készülék -20...60°C környezeti hőmérsékleten működtethető derating (teljesítménycsökkentés) nélkül, és hőmérséklet-kompenzációval rendelkezik a -20...60°C tartományban. A vezérlés egy piros leállító (stop) és egy kék visszaállító (reset) nyomógombbal történik, lehetővé téve a könnyű kezelést és a gyors beavatkozást vészhelyzetben.
A TeSys LRD1522 mechanikai kialakítása kiemelkedő robusztusságot biztosít: ellenáll 6 Gn rezgésnek az IEC 60068-2-6 szerint és 15 Gn, 11 ms időtartamú ütésnek az IEC 60068-2-7 szerint. Az IP20 védettségi fokozatnak megfelelően tervezték, és számos nemzetközi tanúsítvánnyal rendelkezik, köztük IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping) és UKCA. A relé telepíthető lapra vagy sínre speciális kiegészítőkkel, illetve közvetlenül a mágneskapcsoló alá. A sokoldalú csatlakoztatást csavaros kapcsok biztosítják, amelyek különböző kábeltípusokhoz és -méretekhez alkalmasak, mind a vezérlő-, mind a teljesítményáramkörben.

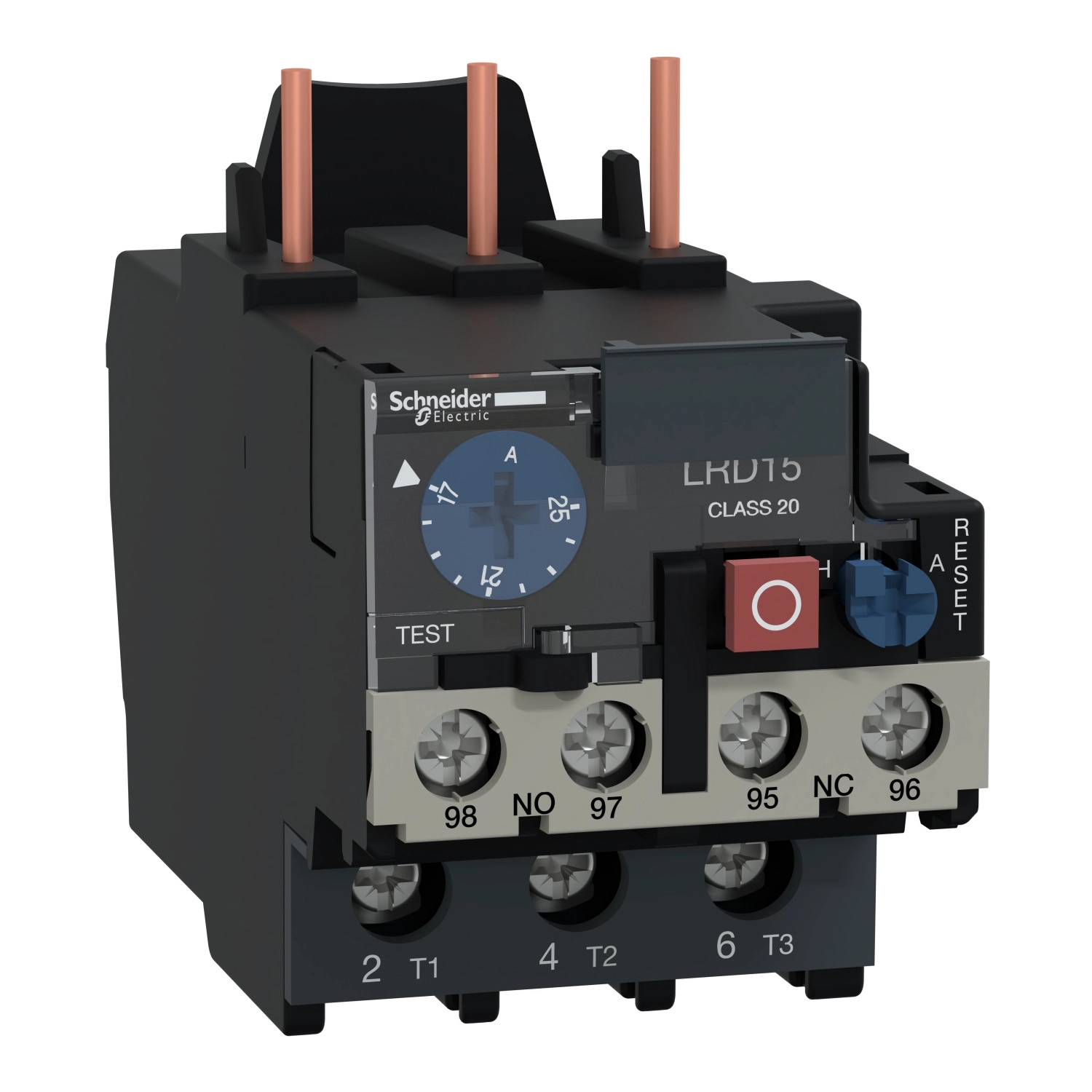

Schneider Electric TeSys LR.D - LRD1522 - Hőkioldó 17...25A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Termék típusa: Differenciális hőkioldó relé
Rövid terméknév: LRD
Felhasználás: Motorvédelem
Termék kompatibilitás: LC1D32, LC1D25
Hálózat típusa: AC, DC
Hőkioldó osztály: Class 20 az IEC 60947-4-1 szerint
Hővédelmi beállítási tartomány: 17…25 A
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: Teljesítmény áramkör: 600 V a CSA szerint, 600 V az UL szerint, 690 V az IEC 60947-4-1 szerint
Hálózati frekvencia: 0...400 Hz
Kioldási küszöb: 1.14 +/- 0.06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegős hőáram [Ith]: 5 A a jelzőáramkörhöz
Megengedett áram: 1.5 A 240 V AC-15 jelzőáramkörhöz, 0.1 A 250 V DC-13 jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: 690 V AC 0...400 Hz teljesítmény áramkörhöz az IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges árama: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Fáziskiesés érzékenység: 130% kioldási áram az Ir-ből két fázison, a harmadik 0-n
Dielektromos szilárdság: 1.89 kV 50 Hz-en az IEC 60947-1 szerint
Mechanikai jellemzők
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet kompenzáció: -20…60 °C
Rögzítési lehetőség: Lapra, speciális kiegészítőkkel; Sínre, speciális kiegészítőkkel; Mágneskapcsoló alá
Szélesség: 45 mm
Mélység: 92 mm
Csatlakozások
Vezérlőáramköri csatlakozások: Csavaros kapcsok 2 kábel(ek) 1…2.5 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 2 kábel(ek) 1…2.5 mm² rugalmas kábelvéggel, Csavaros kapcsok 2 kábel(ek) 1…2.5 mm² tömör kábelvég nélkül
Teljesítmény áramköri csatlakozások: Csavaros kapcsok 1 kábel(ek) 1.5…10 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 1 kábel(ek) 1…4 mm² rugalmas kábelvéggel, Csavaros kapcsok 1 kábel(ek) 1…6 mm² tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1.7 N.m csavaros kapcsokon, Teljesítmény áramkör: 1.85 N.m csavaros kapcsokon
Környezeti feltételek
Klimatikus ellenállás: IACS E10 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20…60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Tárolási környezeti hőmérséklet: -60…70 °C
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgés: 6 Gn az IEC 60068-2-6 szerint, Ütés: 15 Gn 11 ms-ra az IEC 60068-2-7 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1
Termék tanúsítványok: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
