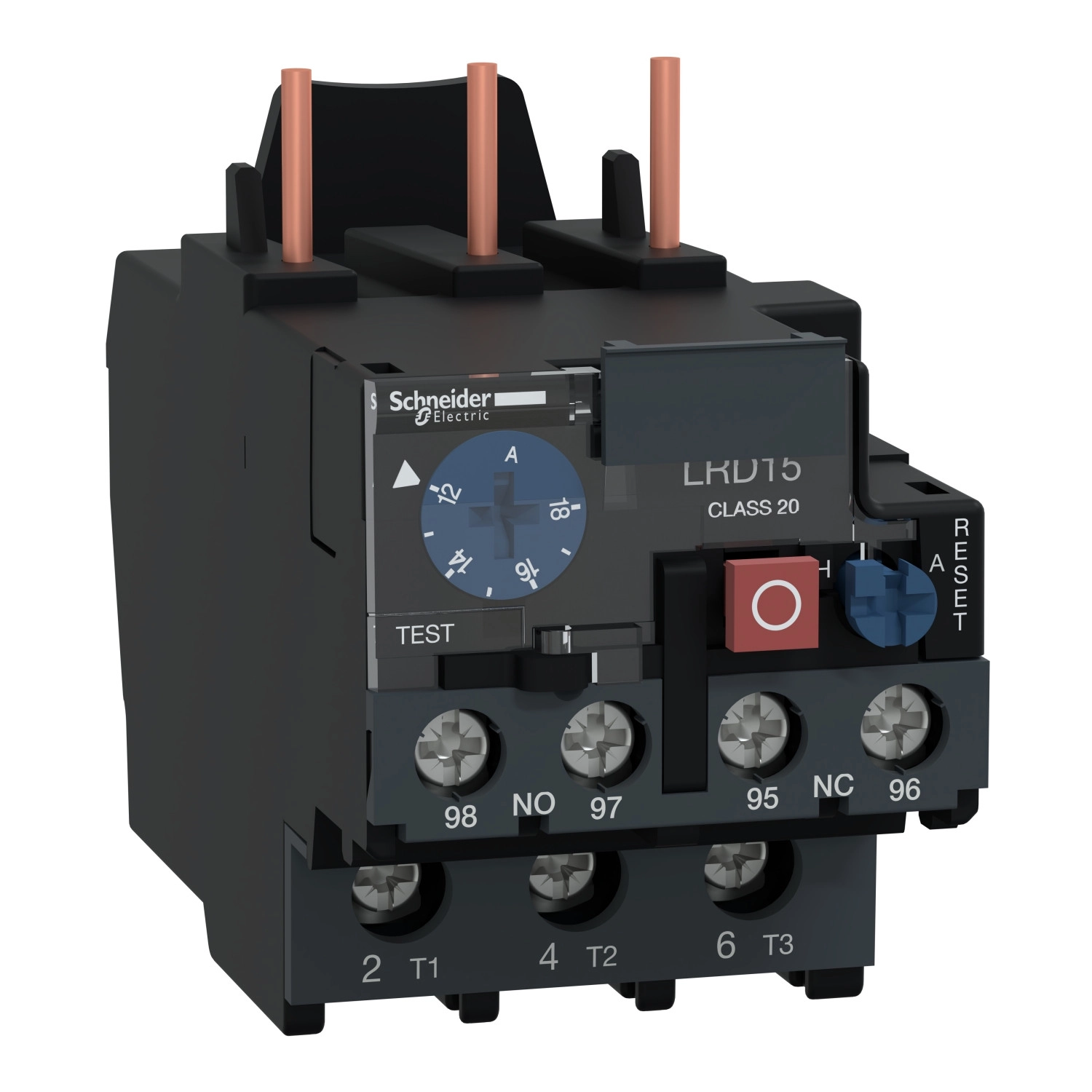

A TeSys Deca LRD1521 egy kiváló minőségű differenciális hőkioldó relé a Schneider Electric TeSys Deca termékcsaládjából, amely kifejezetten motorvédelemre terveztek. Ez az LRD sorozatú eszköz 12-18A áramerősség tartományban biztosít megbízható termikus védelmet a Class 20 védelmi osztálynak megfelelően, az IEC 60947-4-1 szabvány szerint.
A TeSys LRD1521 hőkioldó relé kompatibilis az LC1D25, LC1D18 és LC1D32 mágneskapcsolókkal, így rugalmas beépítési lehetőségeket biztosít különböző motorvédelmi alkalmazásokhoz. A relé egyaránt használható egyen- és váltakozó áramú hálózatokban, széles, 0-400 Hz frekvenciatartományban, ami különösen hasznos változó frekvenciájú meghajtások esetén. Az eszköz szigetelési feszültsége rendkívül magas: a tápáramkörök esetében 690V az IEC 60947-4-1 szerint, valamint 600V a CSA és UL előírásoknak megfelelően, biztosítva a megbízható működést ipari környezetben.
A TeSys LRD1521 hőkioldó relé kioldási küszöbértéke 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően, és különleges fázisvesztés-érzékenységgel rendelkezik: a kioldási áram az Ir 130%-a két fázison, amikor a harmadik nulla. Ez hatékony védelmet biztosít a motor számára aszimmetrikus terhelés vagy fázisvesztés esetén is. A relé segédérintkező konfigurációja 1NO+1NC (egy záró és egy nyitó), amely 5A konvencionális szabad levegőben mért termikus áramot biztosít a jelzőáramkörök számára. Az eszköz különböző szerelési lehetőségekkel rendelkezik: rögzíthető lemezre vagy sínre speciális tartozékokkal, illetve közvetlenül a mágneskapcsoló alá is szerelhető.
A TeSys LRD1521 kezelése rendkívül felhasználóbarát a piros leállító és kék visszaállító nyomógomboknak köszönhetően. Az eszköz -20...60°C közötti hőmérséklet-kompenzációval rendelkezik, biztosítva a stabil működést különböző környezeti hőmérsékletek mellett. A csatlakozások csavaros kapcsokkal történnek, amelyek mind a vezérlő-, mind a tápáramkörök esetében rugalmas bekötési lehetőségeket kínálnak különböző kábeltípusokhoz és méretekhez. A vezérlőáramköröknél a meghúzási nyomaték 1,7 Nm, míg a tápáramköröknél 1,85 Nm.
A TeSys LRD1521 hőkioldó relé kompakt méretekkel rendelkezik: szélessége mindössze 45 mm, mélysége 92 mm. Az eszköz IP20 védettséggel bír az IEC 60529 szerint, megfelelő védelmet nyújtva a por és apróbb tárgyak behatolása ellen. Kiváló mechanikai robusztusságot biztosít, ellenáll a 6 Gn rezgéseknek az IEC 60068-2-6 szerint, valamint a 15 Gn, 11 ms-os ütéseknek az IEC 60068-2-7 szerint. A termék számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1 és CSA C22.2 No 60947-5-1 előírásoknak. Ezenkívül számos tanúsítvánnyal rendelkezik, például IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds Register of Shipping) és UKCA minősítésekkel, ami igazolja a termék magas minőségét és megbízhatóságát.
TeSys Deca LRD1521 műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Terméktípus: Differenciális hőkioldó relé
Rövid terméknév: LRD
Alkalmazás: Motorvédelem
Termikus kioldási osztály: Class 20 az IEC 60947-4-1 szerint
Termikus védelmi beállítási tartomány: 12...18 A
Kompatibilis termékek: LC1D25, LC1D18, LC1D32
Elektromos jellemzők
Hálózat típusa: DC, AC
Hálózati frekvencia: 0...400 Hz
Névleges szigetelési feszültség [Ui]: Tápáramkör: 600 V a CSA szerint, 600 V az UL szerint, 690 V az IEC 60947-4-1 szerint
Kioldási küszöb: 1.14 +/- 0.06 Ir az IEC 60947-4-1 szerint
Segédérintkező összeállítás: 1 NO + 1 NC
Konvencionális szabad levegőben termikus áram [Ith]: 5 A jelzőáramkörhöz
Megengedett áram: 1.5 A 240 V AC-15 jelzőáramkörhöz, 0.1 A 250 V DC-13 jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: 690 V AC 0...400 Hz tápáramkörhöz az IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges értéke: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges impulzus-állóság [Uimp]: 6 kV
Fázisvesztés érzékenység: Kioldási áram az Ir 130%-a két fázison, az utolsó 0-n
Dielektromos szilárdság: 1.89 kV 50 Hz-en az IEC 60947-1 szerint
Mechanikai jellemzők
Vezérlési típus: Piros nyomógomb: leállítás, Kék nyomógomb: újraindítás
Hőmérséklet-kompenzáció: -20...60 °C
Rögzítési támogatás: Lemez (speciális tartozékokkal), Sín (speciális tartozékokkal), Mágneskapcsoló alatt
Csatlakozások - kapcsok: Vezérlőáramkör: csavaros kapcsok 2 kábel(ek) 1...2.5 mm² rugalmas kábelvég nélkül/kábelvéggel, vagy tömör kábelvég nélkül. Tápáramkör: csavaros kapcsok 1 kábel(ek) 1.5...10 mm² rugalmas kábelvég nélkül, 1...4 mm² rugalmas kábelvéggel, 1...6 mm² tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1.7 Nm csavaros kapcsoknál, Tápáramkör: 1.85 Nm csavaros kapcsoknál
Szélesség: 45 mm
Mélység: 92 mm
Környezeti jellemzők
Klimatikus állóképesség: IACS E10 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Működési környezeti hőmérséklet: -20...60 °C csökkentés nélkül az IEC 60947-4-1 szerint
Tárolási környezeti hőmérséklet: -60...70 °C
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1
Terméktanúsítványok: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds Register of Shipping), UKCA
