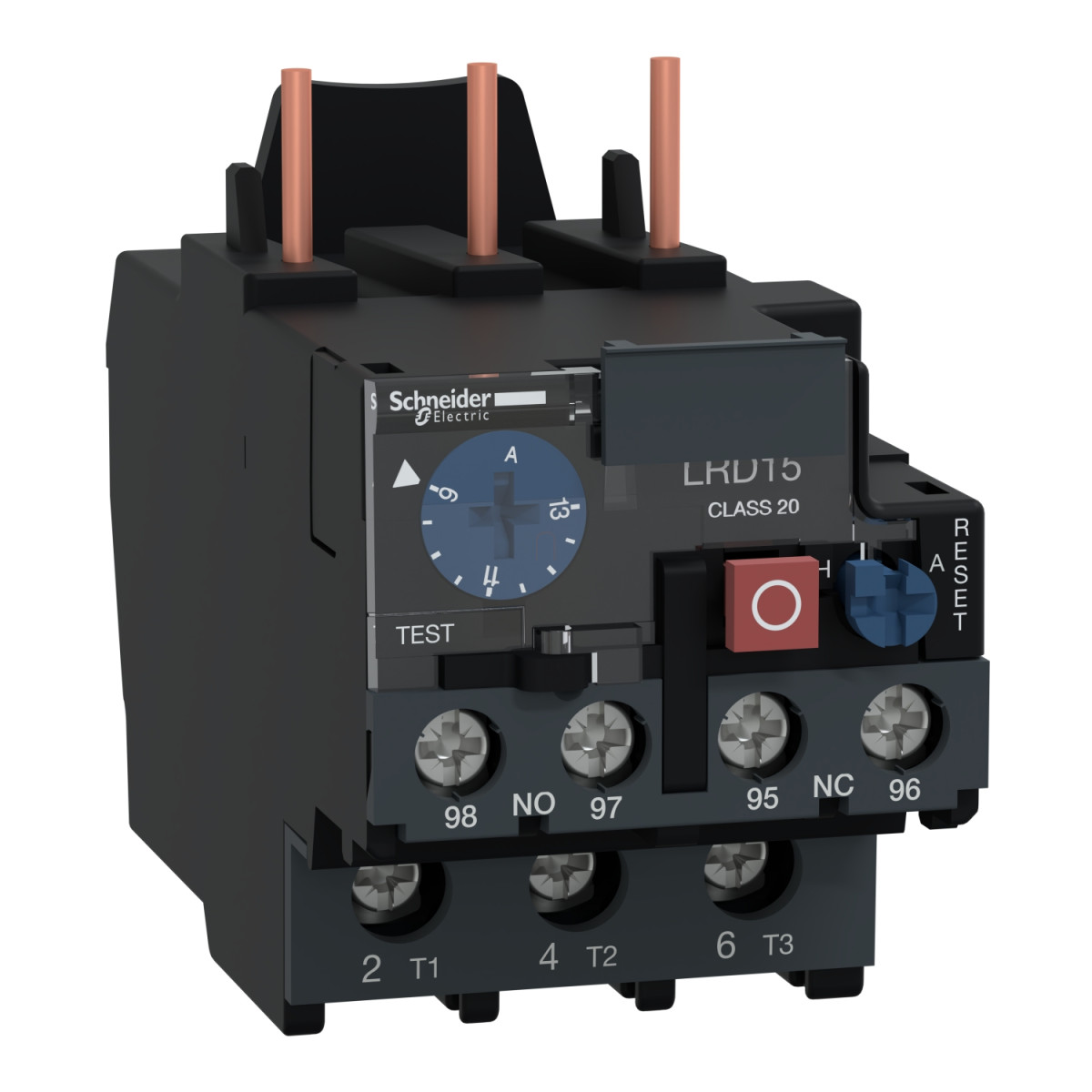

A Schneider Electric TeSys LRD - LRD1516 hőkioldó relé egy kiváló minőségű, megbízható villamos védelmi eszköz, amely elsősorban motorvédelemre szolgál. A TeSys Deca termékcsaládba tartozó termék 9-13 Amper közötti hőkioldási tartománnyal rendelkezik, és a 20-as osztályú termikus védelmi kategóriába sorolható az IEC 60947-4-1 szabvány szerint.
Az LRD1516 differenciális hőkioldó relé sokoldalúan felhasználható mind AC, mind DC hálózatokban, és tökéletesen kompatibilis a Schneider Electric LC1D18, LC1D25 és LC1D32 típusú mágneskapcsolóival. Könnyen felszerelhető közvetlenül a mágneskapcsoló alá, vagy speciális kiegészítőkkel sínes, illetve lapos felületre is. A relé működési hőmérséklet-tartománya -20°C és +60°C között van, ami széles alkalmazási lehetőséget biztosít különböző környezeti feltételek mellett is, és ezt külön hőmérséklet-kompenzáció is segíti.
Műszaki szempontból az LRD1516 számos fejlett funkcióval rendelkezik. Túlterhelésvédelmi küszöbértéke 1,14 ± 0,06 Ir az IEC 60947-4-1 szabvány szerint. Rendelkezik fáziskimaradás-érzékeléssel, amely akkor aktiválódik, ha a harmadik fázis árama nullára csökken, és a másik két fázisban az áram eléri a névleges áram 130%-át. A relé 1 NO + 1 NC (egy nyitó és egy záró) segédérintkezőt tartalmaz, amely 5A konvencionális hőáramot képes kezelni a jelzőáramkörben. A jelzőáramkörben megengedett áram 1,5A 240V AC-15 esetén, illetve 0,1A 250V DC-13 esetén. A vezérlőgombokkal könnyen kezelhető: a piros gomb a leállításhoz, a kék pedig a visszaállításhoz használható.
A TeSys LRD1516 hőkioldó relé névleges szigetelési feszültsége (Ui) 600V az UL és CSA szabványoknak megfelelően, illetve 690V az IEC 60947-4-1 szerint. Névleges üzemi feszültsége (Ue) 690V AC 0-400 Hz frekvenciatartományban. A relé impulzus-állósági feszültsége (Uimp) 6kV. Dielektromos szigetelése 1,89 kV 50 Hz-en az IEC 60947-1 szerint. Az eszköz IP20-as védettséggel rendelkezik az IEC 60529 szerint.
A csatlakozások terén is rugalmas megoldást kínál: a vezérlőáramkör csavaros csatlakozásai 1-2,5 mm² kábeleket fogadnak mind rugalmas (érvéghüvellyel vagy anélkül), mind tömör kivitelben. A teljesítményáramköri csatlakozások pedig 1,5-10 mm² rugalmas, 1-4 mm² érvéghüvelyes rugalmas, illetve 1-6 mm² tömör kábeleket képesek befogadni. A vezérlőáramköri csatlakozók meghúzási nyomatéka 1,7 Nm, míg a teljesítményáramköri csatlakozóké 1,85 Nm. A termék méretei kompaktak: szélessége 45 mm, mélysége 92 mm.
Schneider Electric TeSys LRD - LRD1516 - Hőkioldó, 9...13A, 20 - as osztály műszaki adatok
Általános információk
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Terméktípus: Differenciális hőkioldó relé
Eszköz rövid neve: LRD
Alkalmazás: Motorvédelem
Kompatibilitás és hálózati jellemzők
Termékkompatibilitás: LC1D18, LC1D25, LC1D32
Hálózat típusa: DC, AC
Hálózati frekvencia: 0...400 Hz
Védelem és elektromos jellemzők
Termikus túlterhelési osztály: 20-as osztály az IEC 60947-4-1 szerint
Termikus védelem beállítási tartománya: 9...13 A
Kioldási küszöb: 1.14 +/- 0.06 Ir az IEC 60947-4-1 szerint
Fáziskimaradás-érzékenység: Kioldó áram a névleges 130%-a két fázison, ha a harmadik nulla
Szigetelési feszültség [Ui]: 600 V a teljesítmény áramkörre CSA szerint, 600 V a teljesítmény áramkörre UL szerint, 690 V a teljesítmény áramkörre IEC 60947-4-1 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 0...400 Hz a teljesítmény áramkörre IEC 60947-4-1 szerint
Névleges impulzusállósági feszültség [Uimp]: 6 kV
Dielektromos szilárdság: 1.89 kV 50 Hz-en az IEC 60947-1 szerint
Érintkezők és áramköri jellemzők
Segédérintkező összeállítása: 1 NO + 1 NC
Konvencionális szabad levegőáramlás melletti hőáram [Ith]: 5 A jelzőáramkörhöz
Megengedett áram: 1.5 A 240 V AC-15 jelzőáramkörre, 0.1 A 250 V DC-13 jelzőáramkörre
Kapcsolódó biztosítékérték: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Csatlakozás és felszerelés
Rögzítési lehetőség: Lemezre speciális kiegészítőkkel, Sínre speciális kiegészítőkkel, Mágneskapcsoló alá
Csatlakozások - sorkapcsok: Vezérlőáramkör: csavaros csatlakozó 2 kábelhez (1...2.5 mm² rugalmas kábelvég nélkül, 1...2.5 mm² rugalmas kábelvéggel, 1...2.5 mm² tömör). Teljesítményáramkör: csavaros csatlakozó 1 kábelhez (1.5...10 mm² rugalmas kábelvég nélkül, 1...4 mm² rugalmas kábelvéggel, 1...6 mm² tömör)
Meghúzási nyomaték: Vezérlőáramkör: 1.7 N.m a csavaros kapcsokra, Teljesítményáramkör: 1.85 N.m a csavaros kapcsokra
Fizikai jellemzők és környezet
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet-kompenzáció: -20...60 °C
Szélesség: 45 mm
Mélység: 92 mm
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C derating nélkül az IEC 60947-4-1 szerint
Tárolási környezeti hőmérséklet: -60...70 °C
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1
Termék tanúsítványok: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
