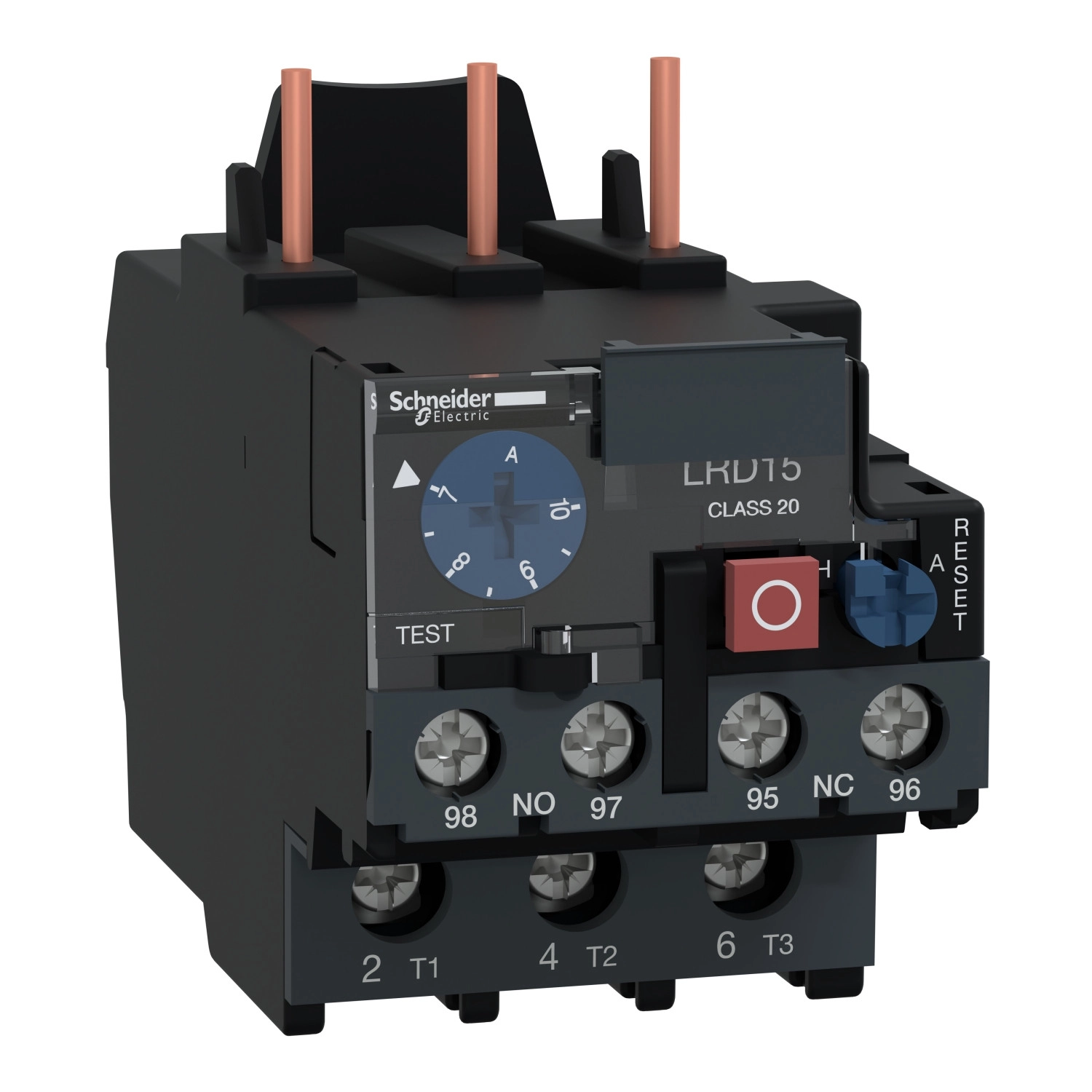

A Schneider Electric TeSys LRD - LRD1514 hőkioldó egy kiváló minőségű differenciális termikus túlterhelés relé, amely kifejezetten motorvédelmi alkalmazásokra fejlesztettek. Ez a kompakt, mégis rendkívül hatékony eszköz a TeSys Deca termékcsaládhoz tartozik, és 7-10 Amper közötti tartományban állítható, így ideális választás kisebb és közepes teljesítményű motorok védelméhez.
A TeSys LRD1514 hőkioldó relé Class 20-as besorolású az IEC 60947-4-1 szabványnak megfelelően, ami optimális védelmet biztosít a motorok számára túlterhelés esetén. Kompatibilis a LC1D09, LC1D12, LC1D18, LC1D25 és LC1D32 típusú kontaktorokkal, így könnyen integrálható meglévő rendszerekbe is. Mind AC, mind DC hálózatokban használható, és 0-400 Hz frekvenciatartományban működik, ami rendkívüli rugalmasságot biztosít különböző alkalmazási területeken. A relé névleges szigetelési feszültsége (Ui) 690V (IEC szabvány szerint), illetve 600V (UL és CSA szabványok szerint), ami magas szintű elektromos biztonságot garantál.
A TeSys LRD1514 hőkioldó számos kiemelkedő műszaki jellemzővel rendelkezik. A kioldási küszöbérték 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően, továbbá rendelkezik fáziskiesés-érzékeléssel, amely a névleges áram 130%-ánál működésbe lép két fázison, miközben a harmadik fázis kimarad. A vezérlés rendkívül egyszerű: piros nyomógombbal lehet leállítani, kék nyomógombbal pedig alaphelyzetbe állítani a relét. Az eszköz -20°C és +60°C közötti hőmérsékleti tartományban használható teljesítménycsökkenés nélkül, és rendelkezik hőmérséklet-kompenzációval is ugyanebben a tartományban. A segédérintkezők konfigurációja 1 NO (záró) + 1 NC (nyitó), a jelzőáramkör konvencionális szabad levegős termikus árama 5A, míg az AC-15 üzemmódban 1,5A 240V-on, DC-13 üzemmódban pedig 0,1A 250V-on engedélyezett. A jelzőáramkörökhöz 4A gG vagy BS biztosíték használata javasolt.
Schneider Electric TeSys LRD - LRD1514 - Hőkioldó 7 - 10A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD / TeSys Deca
Termék vagy alkatrész típusa: Differenciális termikus túlterhelés relé
Eszköz rövid neve: LRD
Relé alkalmazás: Motorvédelem
Kompatibilis termékek: LC1D09, LC1D32, LC1D25, LC1D18, LC1D12
Hálózat típusa: AC, DC
Termikus túlterhelési osztály: Class 20 az IEC 60947-4-1 szerint
Termikus védelem beállítási tartomány: 7...10 A
Névleges szigetelési feszültség: Áramkör: 600 V az CSA szerint, Áramkör: 600 V az UL szerint, Áramkör: 690 V az IEC 60947-4-1 szerint
Kiegészítő adatok
Hálózati frekvencia: 0...400 Hz
Szerelési támogatás: Lemezre, speciális tartozékokkal; Sínre, speciális tartozékokkal; Kontaktor alá
Kioldási küszöbérték: 1.14 +/- 0.06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegős termikus áram: 5 A jelzőáramkörhöz
Megengedett áram: 1.5 A 240 V AC-15 esetén jelzőáramkörhöz, 0.1 A 250 V DC-13 esetén jelzőáramkörhöz
Névleges üzemi feszültség: 690 V AC 0...400 Hz áramkörhöz az IEC 60947-4-1 szerint
Kapcsolódó biztosíték névleges érték: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges impulzus tartófeszültség: 6 kV
Fáziskiesés érzékenység: Kioldási áram 130% Ir két fázison, a harmadik 0-nál
Vezérlési típus: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet kompenzáció: -20…60 °C
Csatlakozások - kapcsok
Vezérlőáramkör: csavaros kapocs 2 kábel(ek) 1…2.5 mm² rugalmas kábelvég nélkül
Vezérlőáramkör: csavaros kapocs 2 kábel(ek) 1…2.5 mm² rugalmas kábelvéggel
Vezérlőáramkör: csavaros kapocs 2 kábel(ek) 1…2.5 mm² tömör kábelvég nélkül
Áramkör: csavaros kapocs 1 kábel(ek) 1.5…10 mm² rugalmas kábelvég nélkül
Áramkör: csavaros kapocs 1 kábel(ek) 1…4 mm² rugalmas kábelvéggel
Áramkör: csavaros kapocs 1 kábel(ek) 1…6 mm² tömör kábelvég nélkül
Méret és súly
Meghúzási nyomaték: Vezérlőáramkör: 1.7 N.m csavaros kapcsoknál, Áramkör: 1.85 N.m csavaros kapcsoknál
Szélesség: 45 mm
Mélység: 92 mm
Nettó súly: 0.19 kg
Környezeti jellemzők
Klimatikus ellenállás: megfelel IACS E10
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -20…60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Környezeti tárolási hőmérséklet: -60…70 °C
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Dielektromos szilárdság: 1.89 kV 50 Hz-en az IEC 60947-1 szerint
Tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1
Terméktanúsítványok: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
