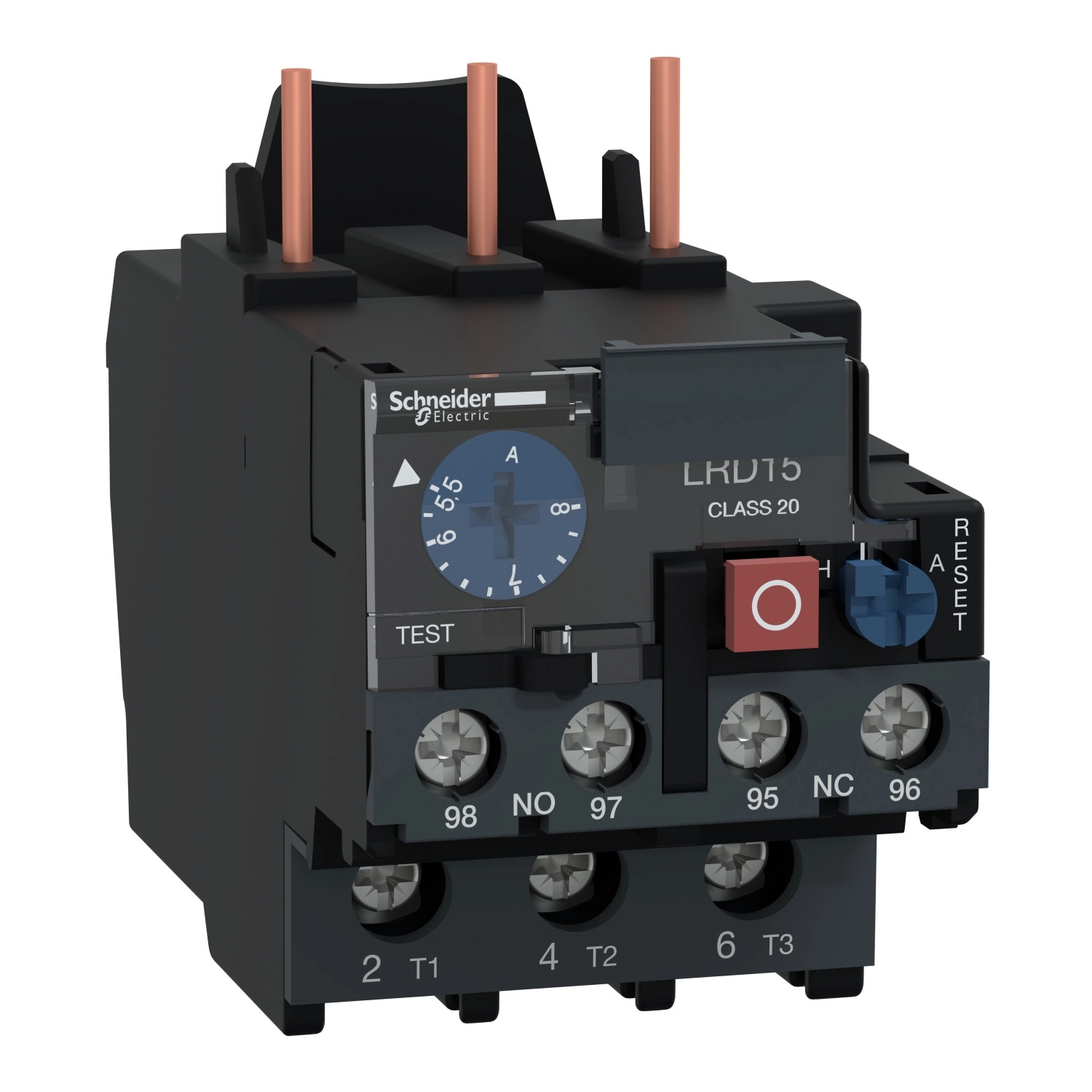

A Schneider Electric TeSys LR.D - LRD1512 differenciál hőkioldó relé egy professzionális motorvédelmi megoldás, amely megbízhatóan óvja a villamos berendezéseket a túlterheléstől. Az 5,5-8 A beállítási tartománnyal rendelkező készülék a TeSys Deca termékcsaládba tartozik, és tökéletes választás ipari alkalmazásokhoz, ahol precíz motorvédelem szükséges.
A készülék Class 20 besorolású az IEC 60947-4-1 szabvány szerint, ami kiváló védelmet biztosít a túlterhelésekkel szemben. Kompatibilis a LC1D09, LC1D12, LC1D18, LC1D25 és LC1D32 típusú kontaktorokkal, így rugalmasan alkalmazható különböző kapcsolási feladatokhoz. Mind egyenáramú (DC), mind váltakozó áramú (AC) hálózatokban használható, és a hálózati frekvencia 0-400 Hz tartományban mozoghat, így széles körű felhasználást tesz lehetővé.
A TeSys LRD1512 hőkioldó relé számos kifinomult védelmi funkcióval rendelkezik. A kioldási küszöbértéke 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően. Fáziskiesés-érzékenységgel is rendelkezik, amely a terhelés két fázisán 130%-os kioldási áramot biztosít, miközben a harmadik fázis 0-án van. Ez a funkció hatékonyan védi a motort a fáziskiesés okozta károktól. A készülék -20...+60°C közötti hőmérséklet-kompenzációval rendelkezik, így változó környezeti feltételek mellett is megbízhatóan működik. A kezelés egyszerű a piros állj és kék reset nyomógomboknak köszönhetően.
Csatlakozási lehetőségek terén a TeSys LRD1512 rendkívül rugalmas. A vezérlőáramkör csavaros kapcsokkal rendelkezik, amelyek 2 darab 1...2,5 mm² rugalmas vagy tömör vezeték csatlakoztatását teszik lehetővé. Az erőáramköri csatlakozások pedig 1 darab 1,5...10 mm² rugalmas vagy 1...6 mm² tömör vezeték bekötését biztosítják. A csavaros kapcsok meghúzási nyomatéka a vezérlőáramkörnél 1,7 Nm, az erőáramkörnél pedig 1,85 Nm.
A TeSys LRD1512 hőkioldó relé további előnye a kiváló mechanikai robusztusság. Ellenáll az IEC 60068-2-6 szabvány szerinti 6 Gn rezgésnek és az IEC 60068-2-7 szabvány szerinti 15 Gn, 11 ms időtartamú ütésnek. A készülék IP20 védettségi fokozattal rendelkezik az IEC 60529 szerint, és -20...+60°C közötti környezeti hőmérsékleten teljes terhelés mellett üzemeltethető az IEC 60947-4-1 szabvány szerint. A készülék méreti kompakt, szélessége 45 mm, mélysége pedig 92 mm, így könnyen beépíthető a vezérlőszekrénybe. A TeSys LRD1512 számos nemzetközi tanúsítvánnyal rendelkezik, köztük IEC, UL, CSA, EAC, DNV-GL, LROS és UKCA minősítésekkel.
Schneider Electric TeSys LR.D - LRD1512 - Hőkioldó 5,5 - 8A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék neve: TeSys LRD, TeSys Deca
Termék típusa: Differenciál hőkioldó relé
Rövid terméknév: LRD
Alkalmazás: Motorvédelem
Kompatibilitás: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32
Elektromos jellemzők
Hálózat típusa: DC, AC
Hőkioldási osztály: Class 20 az IEC 60947-4-1 szerint
Hőkioldási beállítási tartomány: 5,5...8 A
Névleges szigetelési feszültség [Ui]:
- Erőáramkör: 600 V az CSA szerint
- Erőáramkör: 600 V az UL szerint
- Erőáramkör: 690 V az IEC 60947-4-1 szerint
Hálózati frekvencia: 0...400 Hz
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegőben termikus áram [Ith]: 5 A jelzőáramkör esetén
Megengedett áram: 1,5 A 240 V AC-15 esetén jelzőáramkörnél, 0,1 A 250 V DC-13 esetén jelzőáramkörnél
Névleges üzemi feszültség [Ue]: 690 V AC 0...400 Hz erőáramkörnél az IEC 60947-4-1 szerint
Kapcsolódó biztosíték: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Fáziskiesés érzékenység: Kioldási áram 130% Ir két fázison, a harmadik 0-án
Dielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint
Fizikai jellemzők
Vezérlés típusa: Piros nyomógomb: állj, Kék nyomógomb: reset
Hőmérséklet-kompenzáció: -20...60 °C
Rögzítési mód: Lemezre speciális tartozékokkal, Sínre speciális tartozékokkal, Kontaktor alá
Csatlakozások: Csavaros kapcsok vezérlő- és erőáramkörhöz
Meghúzási nyomaték: Vezérlőáramkör: 1,7 Nm, Erőáramkör: 1,85 Nm
Szélesség: 45 mm
Mélység: 92 mm
Környezeti tulajdonságok
Klimatikus ellenállás: IACS E10 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Tárolási környezeti hőmérséklet: -60...70 °C
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1
Termék tanúsítványok: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
