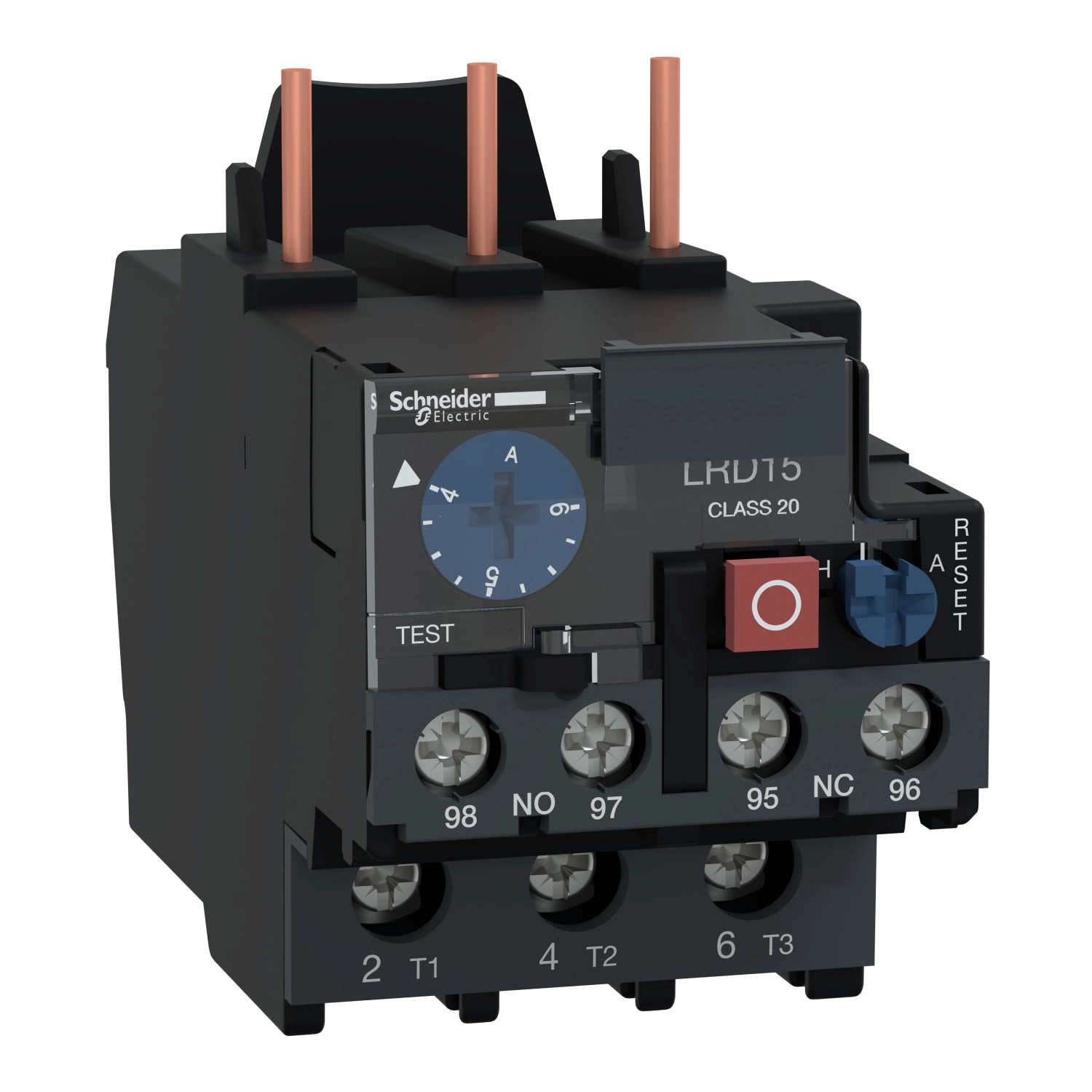

A Schneider Electric TeSys LRD1510 differenciális termikus túlterhelés-relé a TeSys Deca sorozat kiváló minőségű tagja, amely kifejezetten motorvédelmi alkalmazásokra lett kifejlesztve. Ez a 4-6 A-es hőkioldó osztály 20-as besorolással rendelkezik az IEC 60947-4-1 szabvány szerint, ami különösen alkalmassá teszi közepes indítási idővel rendelkező motorok védelmére.
A TeSys LRD1510 hőkioldó kompatibilis számos TeSys kontaktorral, beleértve a következőket: LC1D09, LC1D12, LC1D18, LC1D25 és LC1D32 típusokat. Ez a sokoldalúság lehetővé teszi, hogy különböző teljesítményű motorvédelmi rendszereket építs fel egyszerűen. A relé alkalmazható mind AC, mind DC hálózatokon, és 0-400 Hz-es hálózati frekvenciatartományban működőképes, így szinte minden ipari környezetben használható.
A készülék kiemelkedő műszaki jellemzői közé tartozik az 1,14 ±0,06 Ir kioldási küszöbérték, ami pontos védelmet biztosít. Segédérintkező-összetétele 1 NO + 1 NC, vagyis egy nyitó és egy záró kontaktussal rendelkezik. A relé jelzőáramkörének hagyományos szabad levegőben mérhető termikus árama 5 A. A vezérlőáramkör számára megengedett áram AC-15 üzemmódban 1,5 A 240 V mellett, DC-13 üzemmódban pedig 0,1 A 250 V mellett. A tápáramkör névleges üzemi feszültsége 690 V AC 0-400 Hz frekvencián, az IEC 60947-4-1 szabványnak megfelelően.
Fáziskimaradás-érzékenysége kiemelkedő: kioldóáram az Ir 130%-a két fázison, míg a harmadik fázis kimaradásakor. Vezérlés szempontjából a relé piros nyomógombbal (leállítás) és kék nyomógombbal (visszaállítás) rendelkezik. A készülék -20 és +60 °C közötti hőmérséklet-kompenzációval rendelkezik, így széles üzemi hőmérséklet-tartományban használható teljesítménycsökkenés nélkül. A relé IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint.
A TeSys LRD1510 csatlakozási lehetőségei igen rugalmasak. A vezérlőáramkör csavaros szorítókapcsokkal rendelkezik, amelyek 2 kábelt fogadnak 1-2,5 mm² méretben, legyen szó hajlékony kábelről kábelvég nélkül vagy kábelvéggel, illetve tömör kábelről. A tápáramkör szintén csavaros szorítókapcsokkal van ellátva, amelyek 1 kábelt fogadnak 1,5-10 mm² méretben hajlékony kábelvég nélkül, 1-4 mm² hajlékony kábelvéggel, vagy 1-6 mm² tömör kábel esetén. A meghúzási nyomaték a vezérlőáramkör esetében 1,7 Nm, a tápáramkörnél pedig 1,85 Nm. A készülék méretei kompaktak: szélessége 45 mm, mélysége 92 mm.
TeSys LRD1510 műszaki adatok
Általános tulajdonságok
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Terméktípus: Differenciális termikus túlterhelés-relé
Rövidítés: LRD
Alkalmazás: Motorvédelem
Termikus túlterhelési osztály: 20-as osztály az IEC 60947-4-1 szabvány szerint
Termikus védelem beállítási tartomány: 4-6 A
Kompatibilitás
Termék kompatibilitás: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32
Elektromos paraméterek
Hálózat típusa: AC, DC
Hálózati frekvencia: 0-400 Hz
Névleges szigetelési feszültség [Ui]: Tápáramkör: 600 V az CSA szerint, 600 V az UL szerint, 690 V az IEC 60947-4-1 szerint
Kioldási küszöbérték: 1,14 ±0,06 Ir az IEC 60947-4-1 szabvány szerint
Segédérintkező összetétele: 1 NO + 1 NC
Hagyományos szabad levegőben mérhető termikus áram [Ith]: 5 A jelzőáramkörhöz
Megengedett áram: 1,5 A 240 V AC-15 esetén jelzőáramkörhöz, 0,1 A 250 V DC-13 esetén jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: 690 V AC 0-400 Hz tápáramkörhöz az IEC 60947-4-1 szabvány szerint
Társított biztosíték névleges értéke: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Fáziskimaradás-érzékenység: Kioldóáram az Ir 130%-a két fázison, a harmadik 0
Dielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint
Fizikai jellemzők
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet-kompenzáció: -20-60 °C
Rögzítési támogatás: Lap, speciális tartozékokkal, Sín, speciális tartozékokkal, Kontaktor alatt
Szélesség: 45 mm
Mélység: 92 mm
Csatlakozások, kapcsok
Vezérlőáramkör: Csavaros szorítókapcsok 2 kábelhez 1-2,5 mm² hajlékony kábelvég nélkül/kábelvéggel vagy tömör
Tápáramkör: Csavaros szorítókapcsok 1 kábelhez 1,5-10 mm² hajlékony kábelvég nélkül, 1-4 mm² hajlékony kábelvéggel, 1-6 mm² tömör
Meghúzási nyomaték: Vezérlőáramkör: 1,7 Nm csavaros szorítókapcsokhoz, Tápáramkör: 1,85 Nm csavaros szorítókapcsokhoz
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20-60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1 szerint
Tárolási környezeti hőmérséklet: -60-70 °C
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1
Terméktanúsítványok: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
