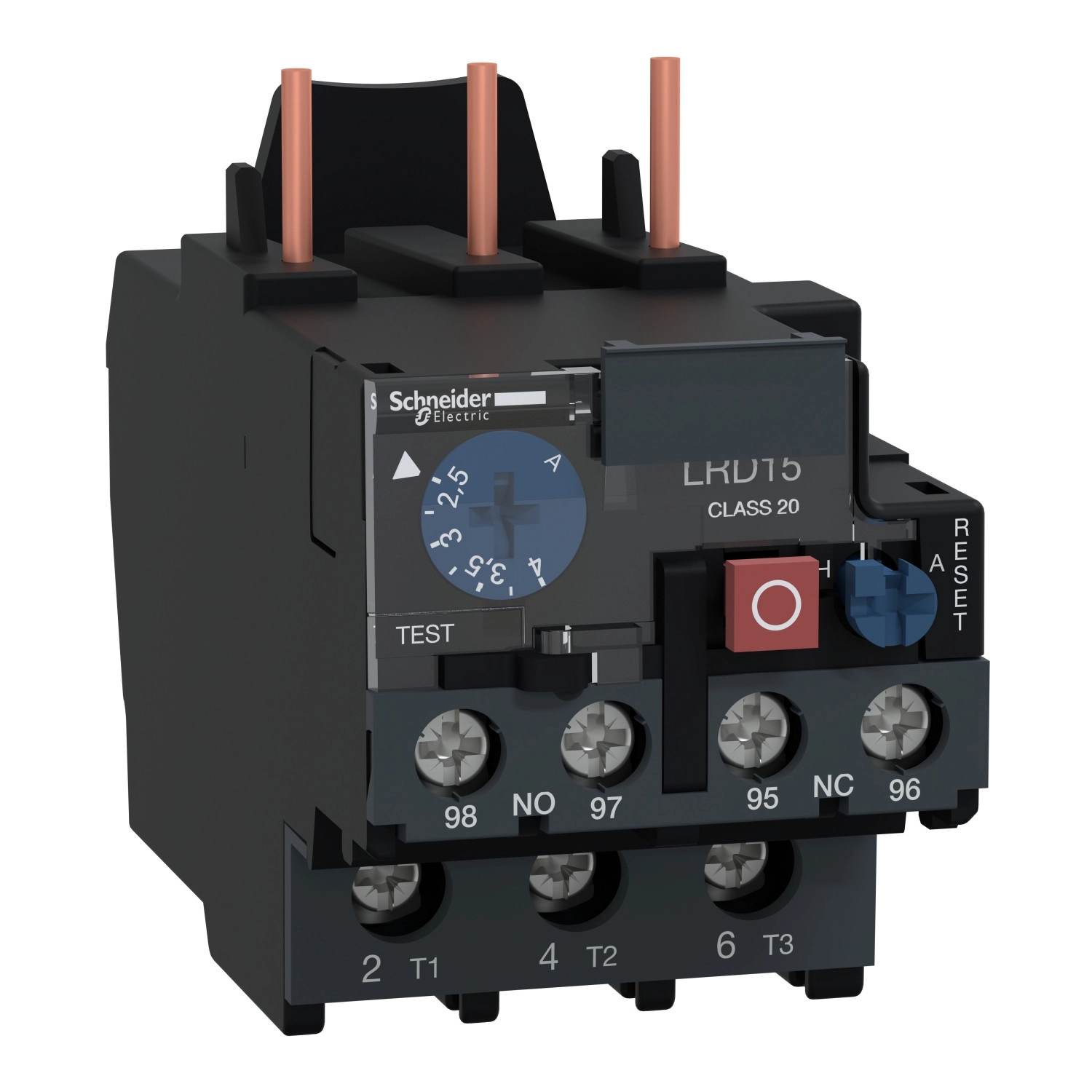

A Schneider Electric TeSys Deca LRD1508 hőkioldó relé a TeSys LRD termékcsalád részeként kiváló megoldást kínál motorvédelmi alkalmazásokhoz. Ez a differenciális hőkioldó relé 2,5-4 A beállítási tartományban biztosít védelmet, Class 20 túlterhelésvédelmi osztállyal rendelkezik, amely megfelel az IEC 60947-4-1 szabványnak. A 20-as osztályú relé ideális standard alkalmazásokhoz, ahol kiegyensúlyozott védelmet kell biztosítani a motor túlmelegedése és az indítási áramok között.
A TeSys LRD1508 tökéletesen kompatibilis a Schneider Electric kontaktorok széles választékával, beleértve az LC1D09, LC1D12, LC1D18, LC1D25 és LC1D32 típusokat. Ez a sokoldalúság lehetővé teszi a különböző méretű és teljesítményű motorok védelmét. A relé mind AC, mind DC hálózatokban használható, és akár 400 Hz-es frekvenciáig működőképes, ami különösen hasznos speciális alkalmazásoknál vagy változó frekvenciás meghajtásoknál. Az eszköz 690 V-os névleges szigetelési feszültséggel rendelkezik (IEC 60947-4-1 szerint), míg az UL és CSA szabványoknak megfelelően 600 V-ra van minősítve.
A TeSys LRD1508 többféle szerelési lehetőséget kínál: közvetlenül a kontaktor alá szerelhető, vagy speciális tartozékokkal sínre, illetve lapra is rögzíthető. A kioldási küszöbérték 1,14 ± 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően. A készülék 1 NO + 1 NC (egy nyitó és egy záró) segédérintkezővel rendelkezik, amelyek jelzési célokra használhatók. Ezek névleges áramerőssége 5 A, és akár 1,5 A áramerősség kapcsolására is alkalmasak 240 V AC-15 körben, illetve 0,1 A áramerősségre 250 V DC-13 alkalmazásokban. A fázisvédelem különösen fontos tulajdonsága a relének: ha két fázison keresztül a névleges áram 130%-a folyik, miközben a harmadik fázis áramértéke 0, a relé kiold, megvédve ezzel a motort a rendellenes működéstől.
A TeSys LRD1508 hőkioldó relé kezelőfelülete tartalmaz egy piros nyomógombot a leállításhoz és egy kék nyomógombot az alaphelyzetbe állításhoz, biztosítva az egyszerű és intuitív használatot. A relé -20...+60 °C közötti környezeti hőmérsékleten működőképes hőmérséklet-kompenzációval, így széles üzemi hőmérsékleti tartományban is megbízhatóan működik. A készülék IP20-as védettségű az IEC 60529 szabvány szerint, ami biztosítja az alapvető védelmet a por és a szilárd tárgyak behatolása ellen. A fizikai méretei kompaktak: szélessége 45 mm, mélysége 92 mm, ami megkönnyíti a telepítését szűkösebb kapcsolószekrényekben is. A termék a legfontosabb nemzetközi szabványoknak megfelel, és számos tanúsítvánnyal rendelkezik, többek között IEC, UL, CSA, EAC, DNV-GL, LROS és UKCA minősítésekkel, ami univerzális alkalmazhatóságot biztosít különböző piacokon.
Schneider Electric TeSys LR.D - LRD1508 - Hőkioldó 2,5 - 4A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD, TeSys Deca
Eszköz típusa: Differenciális hőkioldó relé
Rövid terméknév: LRD
Alkalmazás: Motorvédelem
Kompatibilis kontaktorok: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32
Hálózat típusa: DC, AC
Hőkioldási osztály: Class 20 az IEC 60947-4-1 szerint
Hőkioldási beállítási tartomány: 2,5...4 A
Névleges szigetelési feszültség [Ui]: Áramkör: 600 V (CSA szerint), 600 V (UL szerint), 690 V (IEC 60947-4-1 szerint)
Kiegészítő tulajdonságok
Hálózati frekvencia: 0...400 Hz
Szerelési lehetőségek: Lapon (speciális tartozékokkal), Sínen (speciális tartozékokkal), Kontaktor alatt
Kioldási küszöb: 1,14 ±0,06 Ir az IEC 60947-4-1 szerint
Segédérintkező összetétel: 1 NO + 1 NC
Hagyományos szabad levegőn mért hőáram [Ith]: 5 A jelzőáramkörhöz
Megengedett áram: 1,5 A 240 V AC-15 jelzőáramkörhöz, 0,1 A 250 V DC-13 jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: 690 V AC 0...400 Hz áramkörhöz (IEC 60947-4-1 szerint)
Biztosítékérték: 4 A gG jelzőáramkörhöz, 4 A BS jelzőáramkörhöz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Fázisvédelem érzékenység: Kioldási áram: a névleges áram 130%-a két fázison, amikor a harmadik fázison 0 A
Kezelési mód: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások
Csatlakozó típusa: Vezérlőáramkör: csavaros csatlakozó, 2 kábel 1...2,5 mm² rugalmas kábelvég nélkül, 2 kábel 1...2,5 mm² rugalmas kábelvéggel, 2 kábel 1...2,5 mm² tömör kábelvég nélkül
Erősáramú csatlakozó: 1 kábel 1,5...10 mm² rugalmas kábelvég nélkül, 1 kábel 1...4 mm² rugalmas kábelvéggel, 1 kábel 1...6 mm² tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1,7 Nm csavaros csatlakozóknál, Erősáramú áramkör: 1,85 Nm csavaros csatlakozóknál
Méretek
Szélesség: 45 mm
Mélység: 92 mm
Nettó tömeg: 0,19 kg
Környezeti feltételek
Klímavédelem: Megfelel az IACS E10-nek
IP védettség: IP20 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -20...60 °C terheléscsökkentés nélkül (IEC 60947-4-1 szerint)
Környezeti hőmérséklet tároláskor: -60...70 °C
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgés: 6 Gn az IEC 60068-2-6 szerint, Ütés: 15 Gn 11 ms-ig az IEC 60068-2-7 szerint
Dielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1
Terméktanúsítványok: IEC, UL, CSA, EAC, DNV-GL, LROS (Lloyds register of shipping), UKCA
