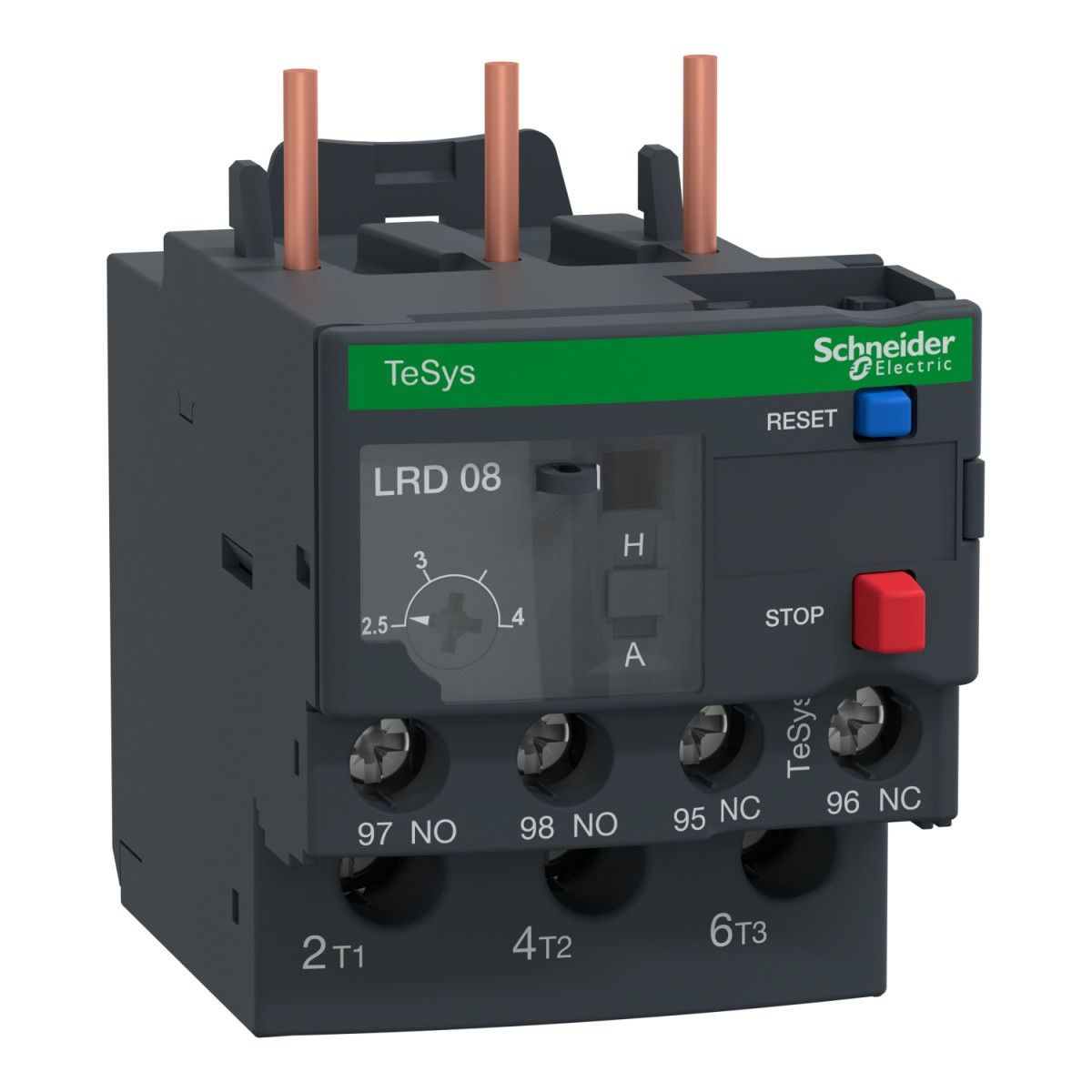

A Schneider Electric TeSys LRD08 egy kiemelkedően megbízható differenciális hőkioldó, amely a TeSys Deca termékcsaládba tartozik. Ez a professzionális minőségű ipari motorvédelmi eszköz a TeSys LRD sorozat tagjaként ideális megoldást kínál a 2,5-4 A áramerősség-tartományban működő motorok túlterhelés elleni védelmére. A Class 10A hőkioldó-osztály biztosítja, hogy a motor védelme gyors és hatékony legyen túlterhelés esetén, miközben megfelel az IEC 60947-4-1 nemzetközi szabványnak.
A TeSys LRD08 hőkioldó tökéletes kompatibilitást mutat számos TeSys D sorozatú mágneskapcsolóval, mint például az LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 és LC1D38 típusokkal. Ez a rugalmas kompatibilitás lehetővé teszi, hogy különböző teljesítményű motorvédelmi rendszerekbe építhesd be. Az eszköz mind AC, mind DC hálózatokkal használható, és széles frekvenciatartományban (0-400 Hz) megbízhatóan működik. A 690V-os maximális üzemi feszültség biztosítja, hogy a legtöbb ipari alkalmazásban használható legyen. Különösen értékes tulajdonsága a fáziskiesés érzékelése, amely leállítja a motort, ha bármelyik fázison megszűnik a táplálás, megakadályozva ezzel a további károkat.
A hőkioldó 1 NO + 1 NC segédérintkezővel rendelkezik, amelyek akár 5 A-es áramerősséget is kezelhetnek a jelzőáramkörben. A vezérlés egyszerű és intuitív a piros leállító (stop) és kék visszaállító (reset) nyomógombokkal. A LRD08 kivételes mechanikai robusztussággal rendelkezik, amely megfelel az IEC 60068-2-6 szabvány szerinti 6 Gn rezgésállóságnak és az IEC 60068-2-7 szerinti 15 Gn ütésállóságnak. Ez garantálja a hosszú élettartamot még nehéz ipari körülmények között is. A -20°C és +60°C közötti széles működési hőmérséklet-tartomány további rugalmasságot biztosít a különböző környezetekben történő telepítéshez.
A termék könnyen szerelhető – választhatsz lemezre vagy sínre történő rögzítés között a megfelelő kiegészítőkkel, vagy közvetlenül a mágneskapcsoló alá is felszerelhető. A csavaros csatlakozók megbízható elektromos kapcsolatot biztosítanak mind a fő-, mind a vezérlőáramkör számára. A készülékház IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, méretei kompaktak: 66 mm magas, 45 mm széles és 70 mm mély. A TeSys LRD08 számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS és UKCA minősítéseket, így világszerte alkalmazható ipari rendszerekben.
Schneider Electric TeSys LR.D - LRD08 - Hőkioldó 10 - es osztályú, 2,5..4A, D09…D38 - hoz, csavaros csatlakozás műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Sorozat: TeSys Deca
Terméknév: TeSys LRD
Terméktípus: Differenciális hőkioldó
Eszköz rövid neve: LRD
Relé alkalmazás: Motorvédelem
Termékkód: LRD08
Kompatibilitás
Kompatibilis termékek: LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
Elektromos paraméterek
Hálózat típusa: AC és DC
Hőkioldó osztály: Class 10A az IEC 60947-4-1 szerint
Hőkioldó beállítási tartomány: 2,5...4 A
Névleges szigetelési feszültség [Ui]: 600 V (CSA és UL szerint), 690 V (IEC 60947-4-1 szerint)
Névleges üzemi feszültség [Ue]: 690 V AC, 0...400 Hz frekvenciával
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Hálózati frekvencia: 0...400 Hz
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegős termikus áram [Ith]: 5 A (jelzőáramkör)
Megengedett áram: 3 A 120 V AC-15 (jelzőáramkör), 0,22 A 125 V DC-13 (jelzőáramkör)
Biztosíték névleges értéke: 4 A gG vagy 4 A BS (jelzőáramkör)
Fáziskiesés érzékenység: Kioldó áram 130% Ir két fázison, az utolsó 0-nál
Kioldási küszöb: 1,14 +/- 0,06 Ir az IEC 60947-4-1 szerint
Dielektromos szilárdság: 1,89 kV 50 Hz-en az IEC 60947-1 szerint
Mechanikai jellemzők
Vezérlés típusa: Piros nyomógomb: stop, Kék nyomógomb: reset
Szerelési lehetőségek: Lemezre (speciális kiegészítőkkel), Sínre (speciális kiegészítőkkel), Mágneskapcsoló alá
Csatlakozások - kapcsok: Vezérlőáramkör: csavaros kapcsok 2 kábel(ek) 1...2,5 mm² hajlékony kábelvég nélkül/kábelvéggel, vagy tömör; Tápáramkör: csavaros kapcsok 1 kábel(ek) 1,5...10 mm² hajlékony kábelvég nélkül, 1...4 mm² hajlékony kábelvéggel, 1...6 mm² tömör
Meghúzási nyomaték: Vezérlőáramkör: 1,7 N.m, Tápáramkör: 1,7 N.m
Magasság: 66 mm
Szélesség: 45 mm
Mélység: 70 mm
Nettó tömeg: 0,124 kg
Környezeti paraméterek
Védelmi fokozat (IP): IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C teljesítménycsökkenés nélkül (IEC 60947-4-1)
Tárolási környezeti hőmérséklet: -60...70 °C
Hőmérséklet-kompenzáció: -20...60 °C
Mechanikai robusztusság: Rezgések: 6 Gn az IEC 60068-2-6 szerint, Ütések: 15 Gn 11 ms az IEC 60068-2-7 szerint
Klímaállóság: IACS E10 szerint
Lángállóság: V1 az UL 94 szerint

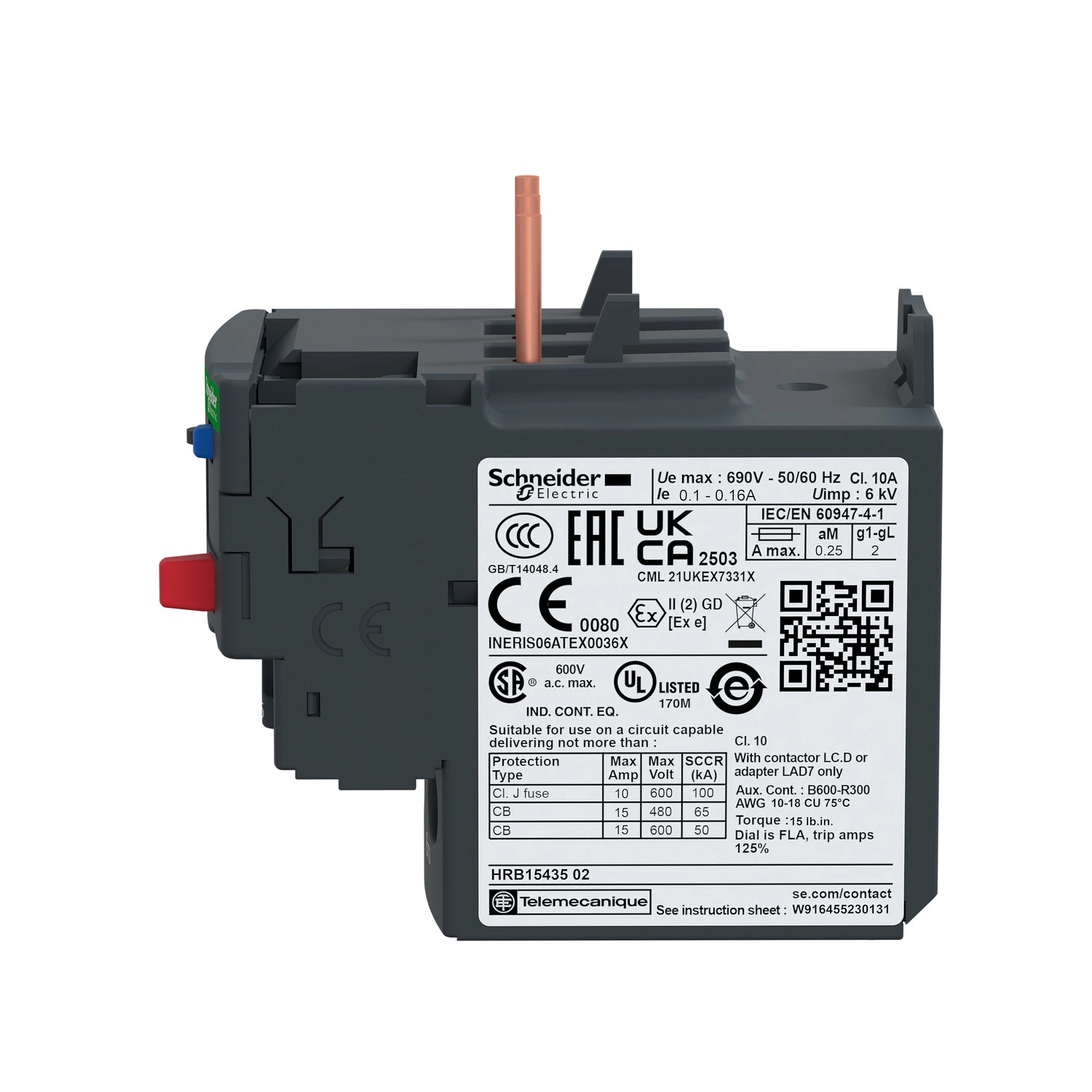

Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Terméktanúsítványok: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS, UKCA
