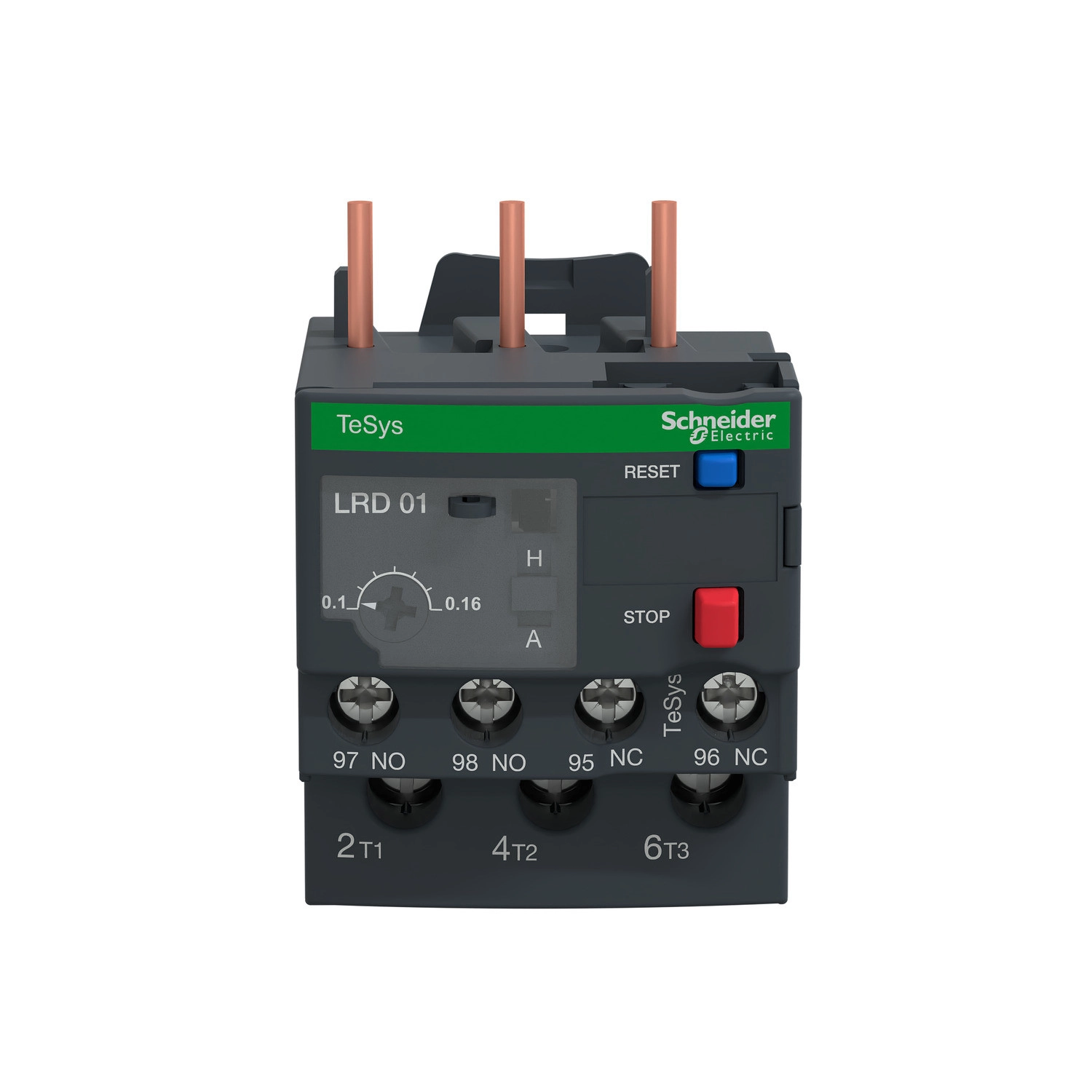

A Schneider Electric TeSys LRD01 differenciális hőkioldó relé a TeSys Deca termékcsalád kiemelkedő tagja, amely kiváló védelmet nyújt a motorok túlterhelés elleni védelmére. Ez a 0,1-0,16 A tartományban működő, class 10A típusú védelem tökéletes megoldást kínál a kisebb teljesítményű motorok biztonságos üzemeltetéséhez különböző ipari környezetben.
A TeSys LRD01 hőkioldó kompatibilis a LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 és LC1D38 mágneskapcsolókkal, így rugalmasan illeszthető a meglévő rendszerekbe. A relé egyaránt használható AC és DC hálózatokban is, ami tovább növeli a felhasználási lehetőségeket. A készülék 690 V AC feszültségig használható, ami megfelel az IEC 60947-4-1 szabványnak. A vezérlőáramkör 1 NO + 1 NC segédérintkezővel rendelkezik, amelyek 5 A-es konvencionális szabad levegőn mért termikus árammal bírnak, ezáltal megbízható jelzést biztosítanak a rendszer állapotáról.
A TeSys LRD01 hőkioldó kimagasló műszaki tulajdonságokkal rendelkezik. A kioldási küszöbérték 1,14 +/- 0,06 Ir az IEC 60947-4-1 szabványnak megfelelően. A készülék fáziskiesés érzékenységgel is rendelkezik, amely 130%-os kioldóáramot biztosít két fázison, miközben a harmadik fázis nulla értéken van. Ez a funkció különösen fontos a motorok aszimmetrikus terhelés elleni védelme szempontjából. A készülék hőmérséklet-kompenzációja -20°C és +60°C között biztosítja a megbízható működést különböző környezeti feltételek mellett. A termék IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt a szilárd testek behatolása ellen.
A TeSys LRD01 relé kezelése egyszerű a kék visszaállító (reset) és a piros leállító (stop) nyomógomboknak köszönhetően. A termék szerelési lehetőségei rugalmasak: rögzíthető lemezre vagy sínre specifikus kiegészítőkkel, illetve közvetlenül a mágneskapcsoló alá is felszerelhető. A készülék kompakt méretekkel rendelkezik (66 mm magasság, 45 mm szélesség, 70 mm mélység), és a csavaros csatlakozóknak köszönhetően egyszerűen telepíthető. A csavaros csatlakozókon a meghúzási nyomaték mind a vezérlőáramkör, mind a teljesítményáramkör esetén 1,7 Nm. A termék megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5 és EN 50495 szabványokat, valamint rendelkezik IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS, ATEX INERIS és UKCA tanúsítványokkal.
Schneider Electric TeSys LR.D - LRD01 - Hőkioldó 10 - es osztályú, 0,1..0,16A, D09…D38 - hoz, csavaros csatlakozás műszaki adatok
Általános jellemzők
Sorozat: TeSys, TeSys Deca
Terméknév: TeSys LRD, TeSys Deca
Termék vagy komponens típusa: Differenciális hőkioldó relé
Eszköz rövidnév: LRD
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1D25, LC1D09, LC1D12, LC1D18, LC1D38, LC1D32
Hálózat típusa: DC, AC
Hőkioldó osztály: Class 10A az IEC 60947-4-1 szabványnak megfelelően
Hővédelem beállítási tartomány: 0,1...0,16 A
Névleges szigetelési feszültség [Ui]: Teljesítmény áramkör: 600 V a CSA-nak megfelelően, Teljesítmény áramkör: 600 V a UL-nek megfelelően, Teljesítmény áramkör: 690 V az IEC 60947-4-1-nek megfelelően
Kiegészítő információk
Hálózati frekvencia: 0...400 Hz
Szerelési támogatás: Lemez, speciális kiegészítőkkel, Sín, speciális kiegészítőkkel, Mágneskapcsoló alatt
Kioldási küszöbérték: 1,14 +/- 0,06 Ir az IEC 60947-4-1-nek megfelelően
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegőn mért termikus áram [Ith]: 5 A jelzőáramkörre
Megengedett áram: 3 A 120 V AC-15-nél jelzőáramkörre, 0,22 A 125 V DC-13-nál jelzőáramkörre
Névleges üzemi feszültség [Ue]: 690 V AC 0...400 Hz teljesítmény áramkörre az IEC 60947-4-1-nek megfelelően
Kapcsolódó biztosíték névleges értéke: 4 A gG jelzőáramkörre, 4 A BS jelzőáramkörre
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Fáziskiesés érzékenység: Kioldóáram 130%-a Ir-nek két fázison, az utolsó 0-nál
Vezérlés típusa: Piros nyomógomb: leállítás, Kék nyomógomb: visszaállítás
Hőmérséklet-kompenzáció: -20...60 °C
Csatlakozások és méretek
Csatlakozások - kapcsok: Vezérlőáramkör: csavaros csatlakozókapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvég nélkül, Vezérlőáramkör: csavaros csatlakozókapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvéggel, Vezérlőáramkör: csavaros csatlakozókapcsok 2 kábel(ek) 1...2,5 mm² tömör kábelvég nélkül, Teljesítmény áramkör: csavaros csatlakozókapcsok 1 kábel(ek) 1,5...10 mm² rugalmas kábelvég nélkül, Teljesítmény áramkör: csavaros csatlakozókapcsok 1 kábel(ek) 1...4 mm² rugalmas kábelvéggel, Teljesítmény áramkör: csavaros csatlakozókapcsok 1 kábel(ek) 1...6 mm² tömör kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1,7 N.m - csavaros csatlakozókapcsoknál, Teljesítmény áramkör: 1,7 N.m - csavaros csatlakozókapcsoknál
Magasság: 66 mm
Szélesség: 45 mm
Mélység: 70 mm
Környezeti jellemzők
Klimatikus állóság: megfelel az IACS E10-nek
IP védettségi fokozat: IP20 az IEC 60529-nek megfelelően
Környezeti levegő hőmérséklet üzemeléshez: -20...60 °C teljesítménycsökkenés nélkül az IEC 60947-4-1-nek megfelelően
Környezeti levegő hőmérséklet tároláshoz: -60...70 °C
Lángállóság: V1 az UL 94-nek megfelelően
Mechanikai szilárdság: Rezgések: 6 Gn az IEC 60068-2-6-nak megfelelően, Ütések: 15 Gn 11 ms-ra az IEC 60068-2-7-nek megfelelően
Dielektromos szilárdság: 1,89 kV 50 Hz-nél az IEC 60947-1-nek megfelelően
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Termék tanúsítványok: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
