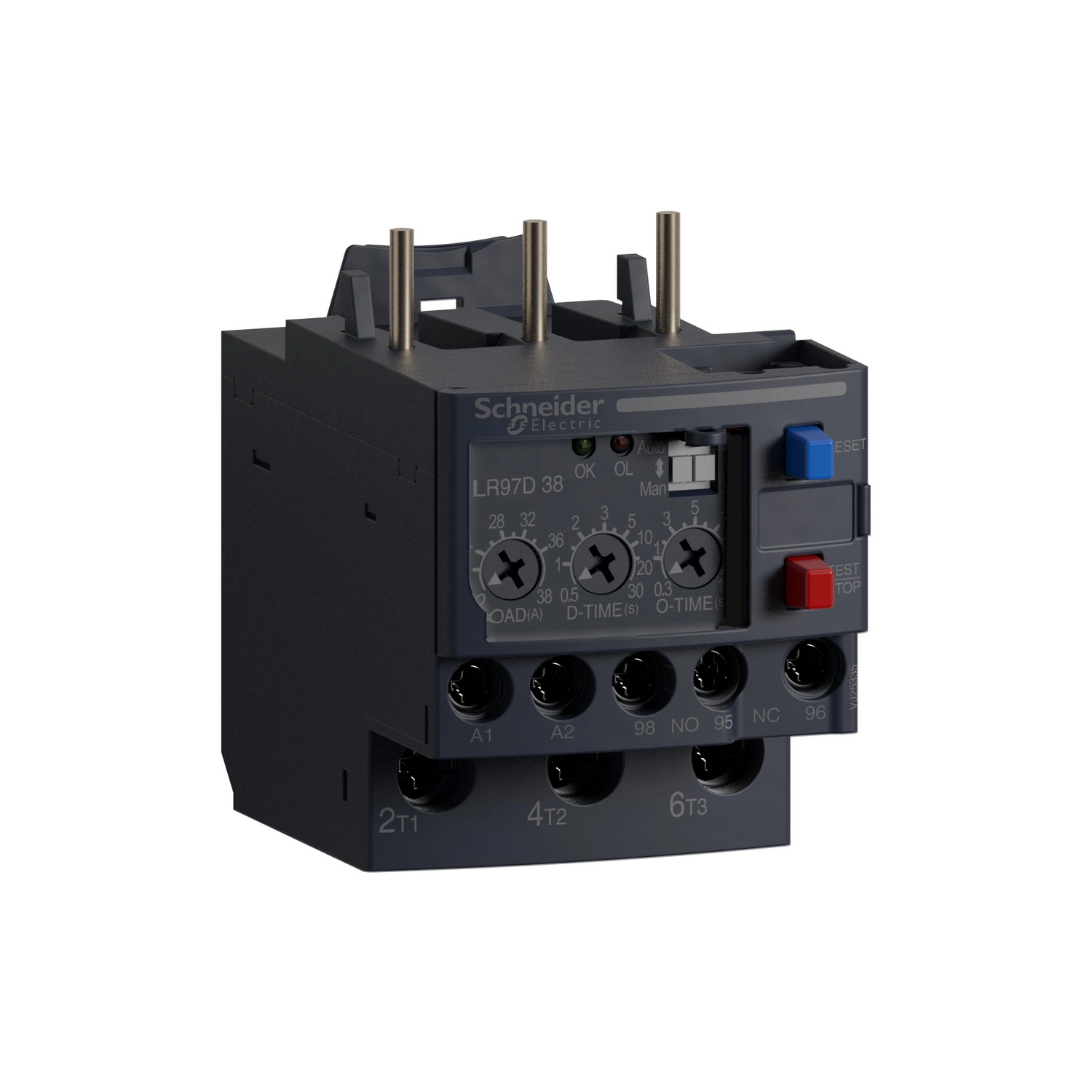

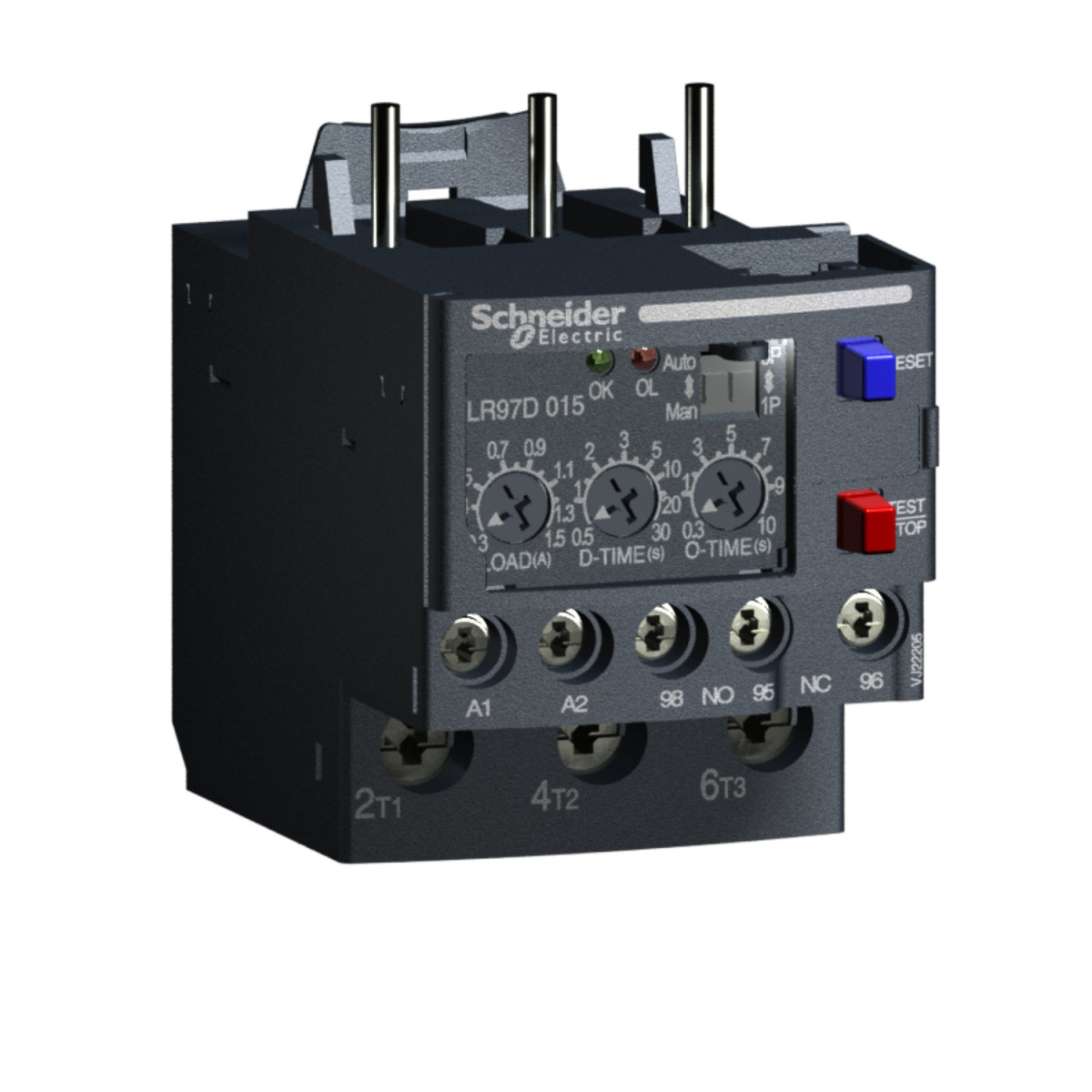

A Schneider Electric TeSys LR97D38M7 egy kiváló minőségű elektronikus túláramrelé, amely a TeSys D termékcsaládba tartozik. Ez a korszerű védelmi eszköz kifejezetten ipari alkalmazásokra lett tervezve, ahol kritikus fontosságú a motorok és berendezések megbízható túláramvédelme.
A LR97D38M7 relé 200-240V AC tápfeszültséggel működik, és 20-38A közötti tartományban állítható a termikus védelem. Legfontosabb védelmi funkciói közé tartozik a túlterhelés elleni védelem (amikor Imax > Ibeállított), a fáziskiesés érzékelés, valamint a megszorult rotor/mechanikai elakadás elleni védelem (amikor I > 3 x Ibeállított érték). Kompatibilis a LC1D25...D38 típusú mágneskapcsolókkal, ami sokoldalú felhasználást tesz lehetővé különböző ipari környezetekben. A túláramrelé AC hálózatokhoz tervezett, és 50-60 Hz hálózati frekvencián működik optimálisan. Különleges tulajdonsága a 20-34A közötti kioldási küszöbérték tartomány, amely precízen beállítható az adott alkalmazás követelményeinek megfelelően.
A TeSys LR97D38M7 relé különlegessége a rendkívüli rugalmasság a beszerelés terén. Közvetlenül a mágneskapcsolóra szerelhető, vagy sínre is rögzíthető, így könnyen integrálható meglévő rendszerekbe is. Az 1 váltó érintkező (1 C/O) lehetővé teszi a rugalmas vezérlést és visszajelzést. A vezérlőáramkör hagyományos szabad levegős termikus árama 3A, és különböző védelmi megoldásokkal használható: BS biztosíték 3A, GB2 megszakító 3A vagy GG biztosíték 3A alkalmazható a vezérlőáramkörhöz. A maximális teljesítményértékek széles tartományban mozognak a különböző tápfeszültség-típusoknak megfelelően, így különösen sokoldalú eszköz a különféle ipari környezetekben.
A műszaki paraméterek között figyelemre méltó a 6 kV névleges lökőfeszültség-állóság, ami kiváló védelmet nyújt a hálózati tranziensek ellen. A szigetelési feszültség értéke 600V (CSA és UL szerint), illetve 690V (IEC 60947-4-1 szerint) az erőáramkörre vonatkozóan. A fáziskiesés érzékenység < 3 másodperc, ami gyors reagálást biztosít a potenciálisan veszélyes üzemállapotok esetén. A reset funkciók tekintetében rendelkezik automatikus visszaállással (120 másodperc fix), elektromos visszaállítással (a tápellátás minimum 0,1 másodperces megszakításával), valamint manuális visszaállítással is. Az időzítési tartományok flexibilisen beállíthatók az O-time és D-time gombokkal, ami lehetővé teszi a pontos alkalmazásspecifikus konfigurációt. A készülék két LED-del rendelkezik jelzési funkcióra.
Schneider Electric TeSys LR97D - LR97D38M7 - Elektronikus relé D mágneskapcsoló, 20 - 34 A, 220VAC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys D
Készülék rövid neve: LR97
Termék vagy alkatrész típusa: Elektronikus túláramrelé
Relé alkalmazás: Túlterhelés Imax > Ibeállított, Érzékenység fáziskiesésre, Megszorult rotor, mechanikai elakadás I > 3 x Ibeállított
Termék kompatibilitás: LC1D25...D38
Hálózat típusa: AC
Névleges tápfeszültség: 200...240 V AC
Termikus védelem beállítási tartománya: 20…38 A
Névleges üzemi feszültség: 600 V AC 50/60 Hz erőáramkör számára (CSA megfelelőség), 600 V AC 50/60 Hz erőáramkör számára (UL megfelelőség), 690 V AC 50/60 Hz erőáramkör számára (IEC 60947-4-1 megfelelőség)
Kiegészítő jellemzők
Hálózati frekvencia: 50...60 Hz
Rögzítési mód: Közvetlen rögzítés mágneskapcsolóra, Sínre szerelhető
Kioldási küszöbérték: 20...34 A
Túlfeszültség állóság: 6 kV (IEC 61000-4-5 szerinti)
Érintkezők típusa és összetétele: 1 C/O (váltó)
Hagyományos szabad levegős termikus áram: 3 A vezérlőáramkörhöz
Védelem típusa: BS biztosíték 3 A - vezérlőáramkörhöz, GB2 megszakító 3 A - vezérlőáramkörhöz, GG biztosíték 3 A - vezérlőáramkörhöz
Fizikai jellemzők
Magasság: 67,5 mm
Szélesség: 45 mm
Mélység: 67,5 mm
Környezeti jellemzők
Szabványok: IEC 60947, IEC 60255-6
Terméktanúsítványok: CSA, GOST, UL
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Működési környezeti hőmérséklet: -25…60 °C (IEC 60947-4-1 szerint)
Tárolási környezeti hőmérséklet: -30…80 °C
Üzemi magasság: 2000 m
Tűzállóság: 850 °C (IEC 60695-2-1 szerint)
Ütésállóság: 15 gn 11 ms (IEC 60068-2-7 szerint)
Rezgésállóság: 4 gn (IEC 60068-2-6 szerint)
