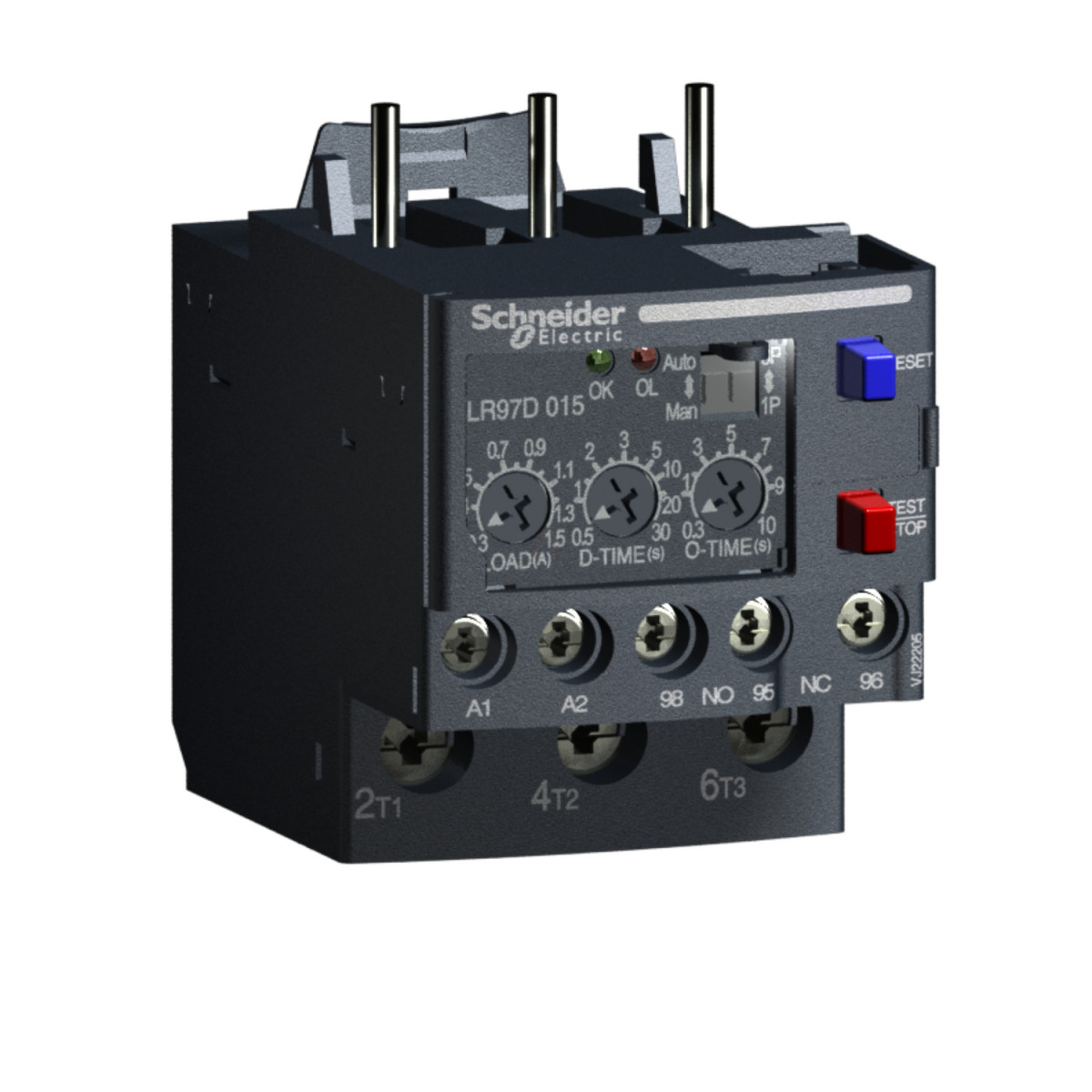

A Schneider Electric TeSys LR97D termékcsaládba tartozó LR97D25B elektronikus túláramrelé egy rendkívül sokoldalú védelmi eszköz, amely ipari környezetben kiemelkedő teljesítményt nyújt. Ez a kompakt kialakítású relé elsődlegesen villamos motorok védelmére szolgál, hatékonyan felismeri és kezeli a túlterhelésből, mechanikai elakadásból és fáziskiesésből eredő problémákat.
A LR97D25B 24V AC/DC tápfeszültséggel működik, és 5-25A közötti áramerősség tartományban használható. Kiváló választás olyan alkalmazásokhoz, ahol fontos a pontos és megbízható túláramvédelem. Különösen előnyös tulajdonsága a fáziskiesés elleni védelem, amely kevesebb mint 3 másodperc alatt reagál az ilyen jellegű hibákra, megelőzve a motor károsodását. A relé kompatibilis a LC1D09...D38 típusú kontaktorokkal, így könnyen illeszthető meglévő rendszerekbe.
A relé üzemi jellemzői kiemelkedőek: 600V AC (CSA és UL szerint) vagy 690V AC (IEC 60947-4-1 szerint) névleges üzemi feszültséggel rendelkezik. A kioldási küszöbérték 5-21A között állítható, ami lehetővé teszi a pontos beállítást a védendő motor jellemzőinek megfelelően. A készülék többféle visszaállítási lehetőséget kínál: automatikus visszaállítás 120 másodperc után, elektromos visszaállítás a tápellátás legalább 0,1 másodpercig tartó megszakításával, vagy manuális visszaállítás. A beállítható időzítési tartományok (0,2...10s, 0,3...10s, 0,5...30s) különböző alkalmazási követelményekhez igazíthatók.
A relé kialakítása kompakt és felhasználóbarát: magassága és mélysége 67,5 mm, szélessége mindössze 45 mm. Két LED-del rendelkezik a működés jelzésére, ami megkönnyíti az állapot ellenőrzését. A csatlakozási lehetőségek rendkívül rugalmasak, mind a vezérlő, mind a teljesítmény áramkörök esetében különböző kábelezési opciók állnak rendelkezésre. Az IP20-as védettségi szint megfelelő védelmet biztosít a szokásos ipari környezetben.
A LR97D25B széles környezeti működési tartománnyal rendelkezik: -25...60 °C között üzemeltethető, és akár 2000 méteres tengerszint feletti magasságig használható. A termék ellenálló különböző környezeti hatásokkal szemben: 15 gn 11 ms ütésállósággal, 4 gn rezgésállósággal és 6 kV túlfeszültség-védelemmel rendelkezik. A Schneider Electric LR97D25B elektronikus túláramreléje nemzetközileg elismert szabványoknak (IEC 60947, IEC 60255-6) felel meg, és olyan neves tanúsításokkal rendelkezik, mint UL, GOST és CSA, ami garantálja a termék megbízhatóságát és minőségét az ipari alkalmazások során.
Schneider Electric TeSys LR97D - LR97D25B - Elektronikus relé D mágneskapcsoló, 5 - 21 A, 24VAC/DC műszaki adatok
Fő jellemzők
Eszköz rövid neve: LR97
Termék vagy komponens típusa: Elektronikus túláramrelé
Eszköz alkalmazása: Védelem
Relé alkalmazás: Túlterhelés Imax > Isetting
Elakadó rotor, mechanikai beakadás I > 3 x Isetting
Fázishiba érzékelés
Termék kompatibilitás: LC1D09...D38
Hálózat típusa: AC, DC
Névleges tápfeszültség [Us]: 24 V AC/DC
Hővédelmi beállítási tartomány: 5...25 A
Névleges üzemi feszültség [Ue]: 600 V AC 50/60 Hz erőáramú áramkörhöz, CSA szabvány szerint
600 V AC 50/60 Hz erőáramú áramkörhöz, UL szabvány szerint
690 V AC 50/60 Hz erőáramú áramkörhöz, IEC 60947-4-1 szabvány szerint
Kiegészítő jellemzők
Hálózati frekvencia: 50...60 Hz
Szerelési támogatás: Közvetlenül kontaktorra, Sínre
Kioldási küszöbérték: 5...21 A
Túlfeszültség-állóság: 6 kV az IEC 61000-4-5 szerint
Érintkező típusa és összetétele: 1 C/O
Hagyományos szabad levegős hőáram [Ith]: 3 A vezérlőáramkörhöz
Védelem típusa: BS biztosíték 3 A - vezérlőáramkörhöz
GB2 áramköri megszakító 3 A - vezérlőáramkörhöz
GG biztosíték 3 A - vezérlőáramkörhöz
Fázishiba érzékenység: < 3 s
Visszaállítás: Automatikus visszaállítás 120 s rögzített
Elektromos, a tápellátás legalább 0,1 s-ig tartó megszakításával
Kézi visszaállítás
Időtartomány: 0,2...10 s - O-idő gombbal
0,3...10 s - O-idő gombbal
0,5..30 s - D-idő gombbal
Jelzés funkció: 2 LED
Meghúzási nyomaték: Vezérlőáramkör: 0,6...1,2 N.m fül-kapcson
Erőáramú áramkör: 2 N.m kábelen
Fizikai jellemzők
Magasság: 67,5 mm
Szélesség: 45 mm
Mélység: 67,5 mm
Környezeti adatok
Szabványok: IEC 60947, IEC 60255-6
Termék tanúsítások: UL, GOST, CSA
Védő kezelés: TH az IEC 60068 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegő hőmérséklet üzemelés közben: -25...60 °C az IEC 60947-4-1 szerint
Környezeti levegő hőmérséklet tárolás közben: -30...80 °C
Üzemi magasság: 2000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Ütésállóság: 15 gn 11 ms az IEC 60068-2-7 szerint
Rezgésállóság: 4 gn az IEC 60068-2-6 szerint
Dielektromos szilárdság: 2 V 50 Hz az IEC 60255-5 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV közvetett módban, 8 kV levegőben
Sugárzott mezők elleni védelem: 10 V/m 3. szint
Gyors tranziensek elleni védelem: 2 kV
Sugárzott/vezetett zavar: 10 V az EN 61000-4-6 szerint, A osztály az EN 55011 szerint
