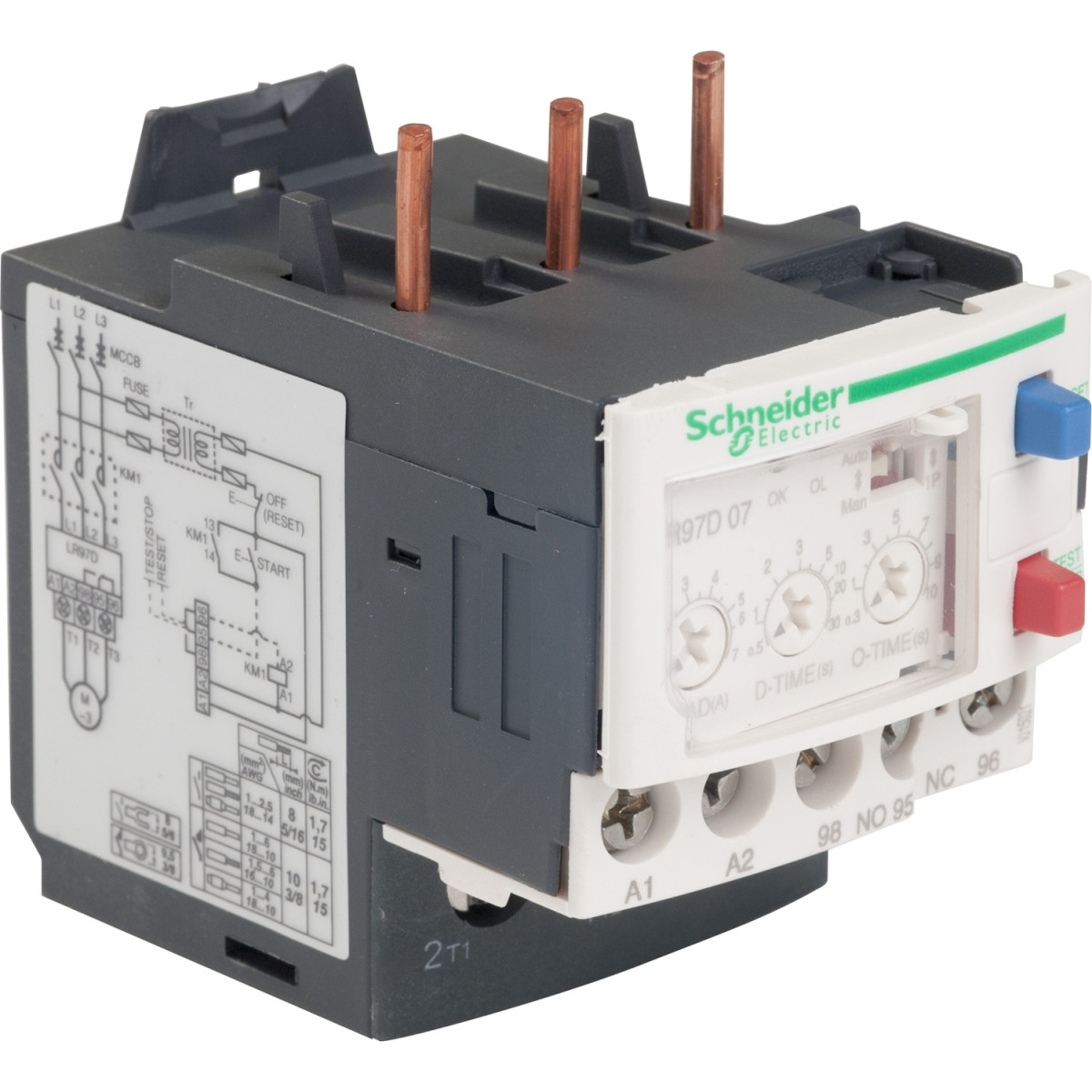

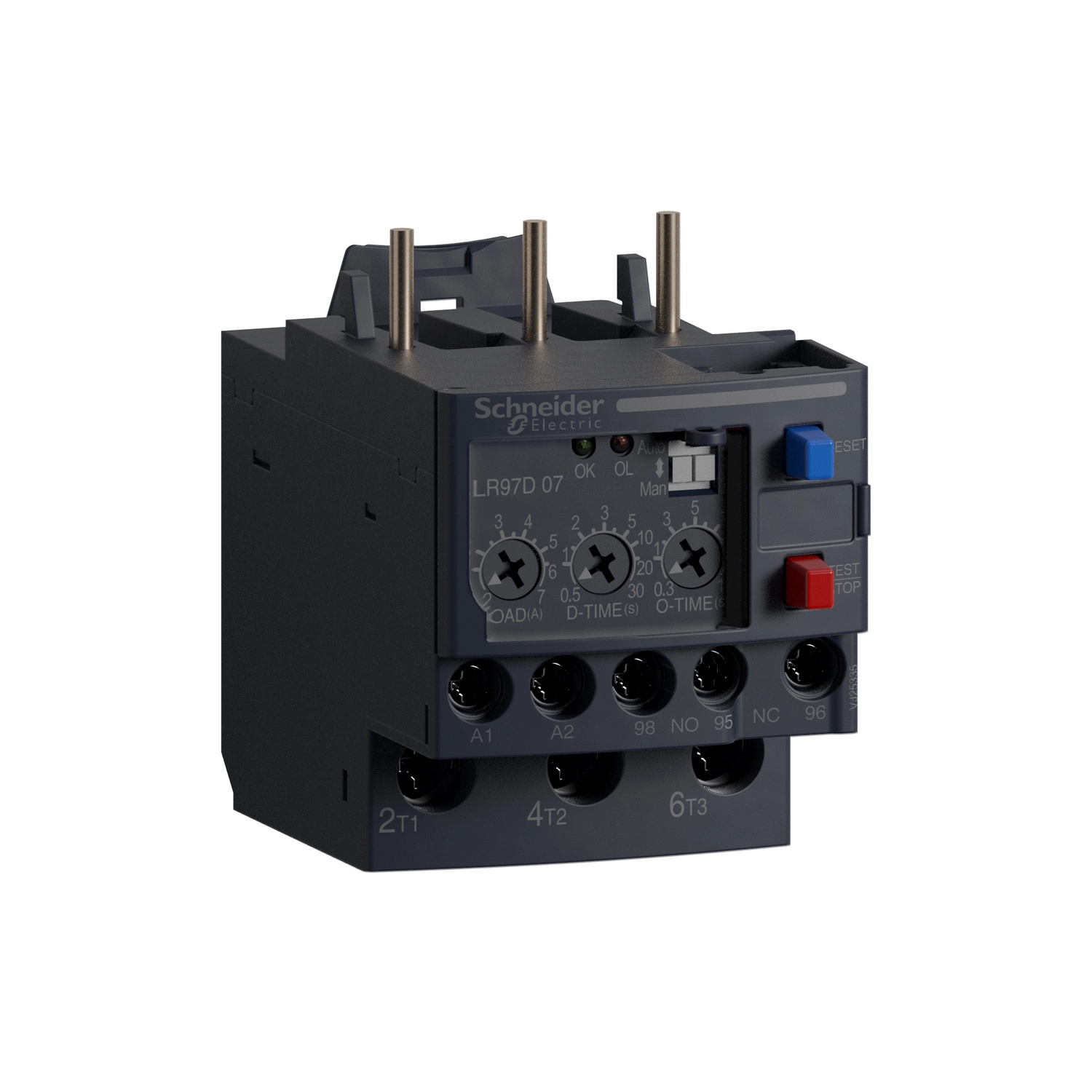

A Schneider Electric TeSys LR97D07M7 egy kifinomult, elektronikus túláramrelé, amely hatékony megoldást kínál ipari berendezések motorvédelmi feladataira. Ez a modern védőeszköz kifejezetten a TeSys D termékcsaládba tartozik, és kompatibilis a LC1D09...D38 mágneskapcsolókkal, így ideális választás villamos motorok védelmére különböző ipari alkalmazásokban.
A TeSys LR97D relé 200-240V AC tápfeszültséggel működik, és 1,2-7 A közötti tartományban állítható a termikus védelem. A készülék számos védelmi funkcióval rendelkezik, amelyek között szerepel a fáziskiesés érzékelése (< 3 másodperc reagálási idővel), a reteszelt forgórész vagy mechanikai elakadás elleni védelem (ha az áram meghaladja a beállított érték 3-szorosát), valamint túlterhelés elleni védelem (amikor a maximális áram meghaladja a beállított értéket). A relé 1C/O érintkezővel rendelkezik, így mind a nyitó, mind a záró kontaktusok rendelkezésre állnak a vezérléshez.
A készülék kompatibilis nemzetközi szabványokkal, többek között az IEC 60947, IEC 60255-6 előírásaival, és rendelkezik GOST, CSA és UL tanúsítványokkal. Az IP20 védettségi fokozat biztosítja a relé megfelelő működését normál ipari környezetben. A készülék -25...60 °C közötti üzemi hőmérséklet-tartományban működőképes, ami rendkívül széles alkalmazási lehetőségeket biztosít különböző környezeti feltételek mellett.
A TeSys LR97D07M7 relé könnyen felszerelhető közvetlenül a mágneskapcsolóra vagy sínre is. A készülék kompakt méretekkel rendelkezik: magassága és mélysége egyaránt 67,5 mm, szélessége pedig 45 mm. A jelzőfunkciók között 2 LED található, amelyek segítik a gyors állapotfelmérést. A relé támogatja az automatikus visszaállítást (120 másodperc fix értékkel), elektromos visszaállítást a tápellátás legalább 0,1 másodperces megszakításával, valamint kézi visszaállítást is.
A TeSys LR97D típusú relé különböző időzítési tartományokkal rendelkezik, amelyek a O-time és D-time gombokkal állíthatók: 0,2...10 s, 0,3...10 s vagy 0,5...30 s közötti értékekre. Kapcsolási képességét tekintve a relé akár 6 kV-os túlfeszültséget is képes elviselni az IEC 61000-4-5 szabvány szerint, és rendelkezik 6 kV névleges impulzus-állósággal is. A vezérlőáramkör hagyományos szabad levegő termikus árama 3 A. A termék ellenáll a 15 gn 11 ms értékű ütésnek és a 4 gn értékű rezgésnek is, az IEC vonatkozó szabványai szerint.
Schneider Electric TeSys LR97D - LR97D07M7 - Elektronikus relé D mágneskapcsoló, 1.2 - 6 A, 220VAC műszaki adatok
Alapadatok
Termékcsalád: TeSys
Terméknév: TeSys D
Eszköz rövid neve: LR97
Termék típus: Elektronikus túláramrelé
Relé alkalmazás: Fáziskiesés érzékenység, Reteszelt forgórész, mechanikai elakadás I > 3 x Ibeállított, Túlterhelés Imax > Ibeállított
Termék kompatibilitás: LC1D09...D38
Hálózati típus: AC
Villamos jellemzők
Névleges tápfeszültség: 200...240 V AC
Termikus védelem beállítási tartománya: 1,2...7 A
Névleges üzemi feszültség: 600 V AC 50/60 Hz CSA szerint, 600 V AC 50/60 Hz UL szerint, 690 V AC 50/60 Hz IEC 60947-4-1 szerint
Hálózati frekvencia: 50...60 Hz
Kioldási küszöbérték: 1,2...6 A
Túlfeszültség állóság: 6 kV IEC 61000-4-5 szerint
Érintkezők típusa és összetétele: 1 C/O
Hagyományos szabad levegő termikus áram: 3 A a vezérlőáramkörnél
Védelmi funkciók
Védelem típusa: BS biztosíték 3 A - vezérlőáramkörhöz, GB2 kismegszakító 3 A - vezérlőáramkörhöz, GG biztosíték 3 A - vezérlőáramkörhöz
Fáziskiesés érzékenység: < 3 s
Visszaállítás: Automatikus visszaállítás 120 s fix, Elektromos a tápellátás megszakításával minimum 0,1 s-re, Kézi visszaállítás
Időzítési jellemzők
Időtartomány: 0,2...10 s - O-idő gomb, 0,3...10 s - O-idő gomb, 0,5...30 s - D-idő gomb
Kijelzés és csatlakozások
Jelzésfunkció: 2 LED
Meghúzási nyomaték: Vezérlőáramkör: 0,6...1,2 N.m a kapcsoknál, Erőáramkör: 2 N.m a kábelnél
Fizikai jellemzők
Magasság: 67,5 mm
Szélesség: 45 mm
Mélység: 67,5 mm
Környezeti jellemzők
Szabványok: IEC 60947, IEC 60255-6
Terméktanúsítványok: GOST, CSA, UL
Védettségi fokozat: IP20 IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25...60 °C IEC 60947-4-1 szerint
Környezeti hőmérséklet tároláskor: -30...80 °C
Üzemi magasság: 2000 m
Tűzállóság: 850 °C IEC 60695-2-1 szerint
Ütésállóság: 15 gn 11 ms IEC 60068-2-7 szerint
Rezgésállóság: 4 gn IEC 60068-2-6 szerint
