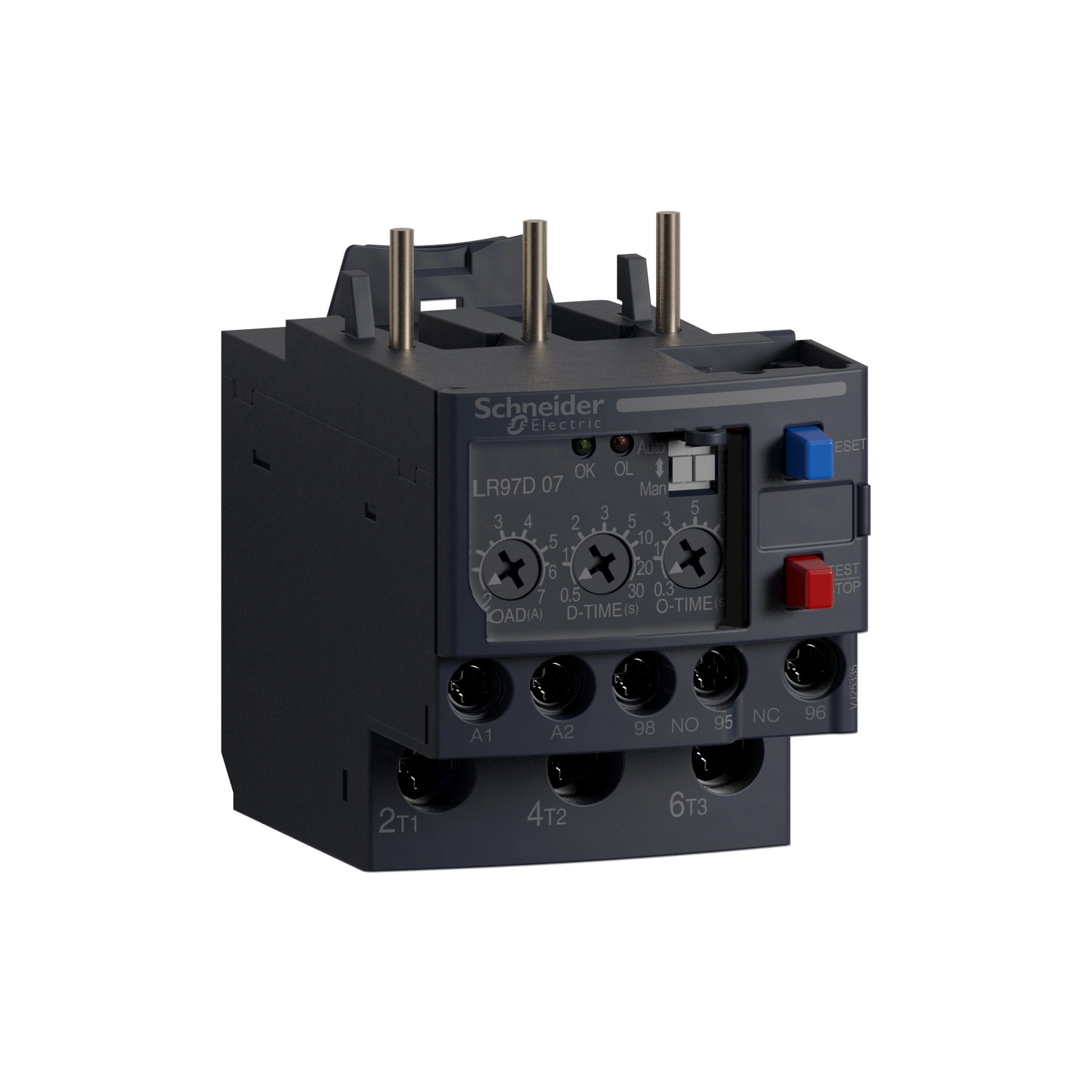

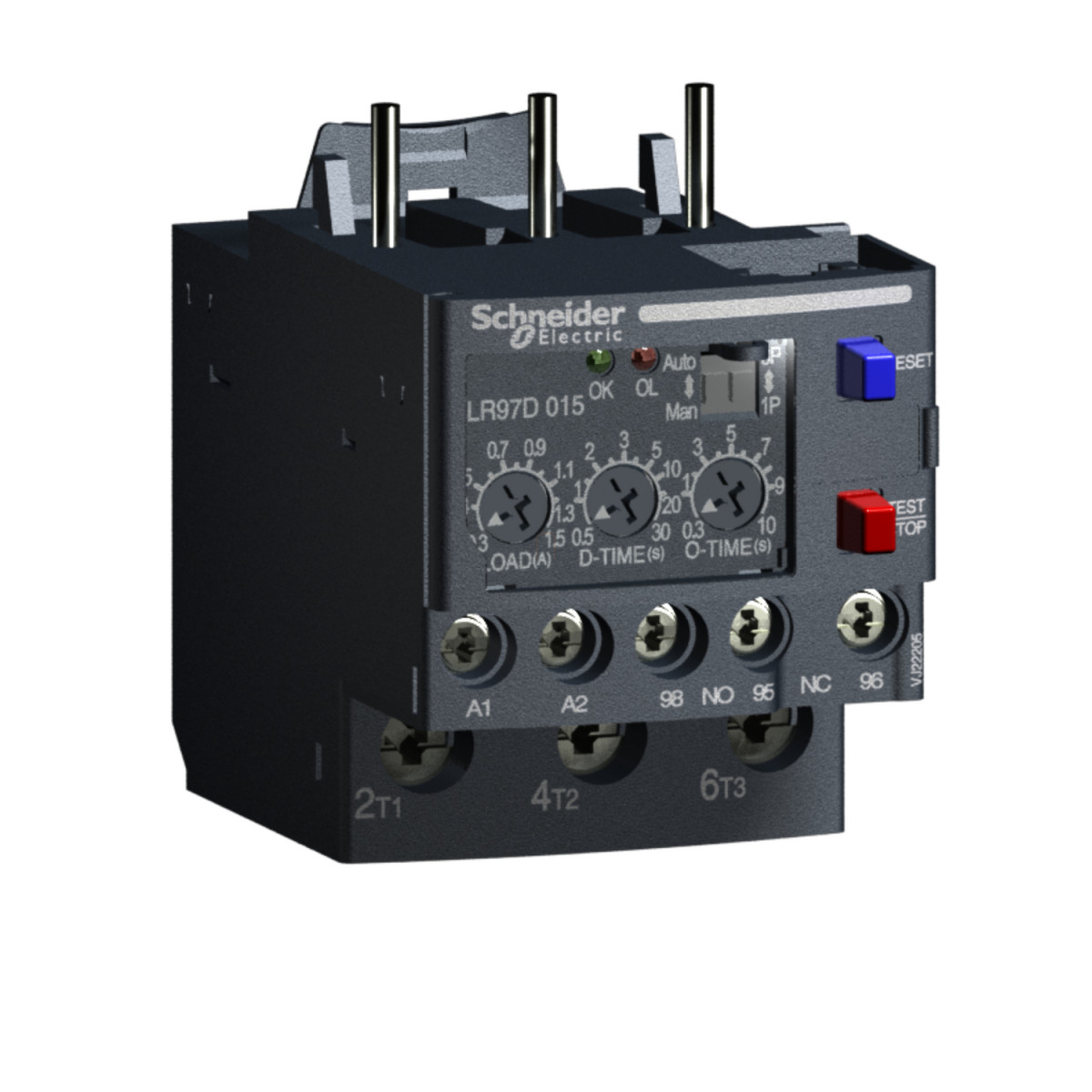

A Schneider Electric TeSys LR97D elektronikus túláramrelé (LR97D07B) egy kompakt, professzionális áramvédelmi eszköz, amely 24VAC/DC tápfeszültséggel működik és 1,2-7A közötti tartományban állítható hőkioldási értékkel rendelkezik. Ez a korszerű relé kifejezetten az ipari alkalmazásokban felmerülő túlterhelés és egyéb áramköri rendellenességek elleni védelemre lett tervezve, garantálva a motor és a kapcsolódó rendszerek hosszú távú, megbízható működését.
A TeSys LR97D07B modell legfőbb előnye a sokoldalú védelmi funkciókban rejlik, amelyek között megtalálható a túlterhelés védelem (Imax > Isetting), a fáziskiesés érzékelés (érzékenység < 3 s), valamint a rotor blokkolás/mechanikai megszorulás elleni védelem (I > 3 x Isetting). A készülék kompatibilis a LC1D09...D38 mágneskapcsoló családdal, így tökéletes kiegészítője lehet a már meglévő Schneider Electric rendszereknek. A relé alkalmazható AC és DC hálózatokban egyaránt, és 50-60 Hz hálózati frekvencián működik optimálisan. A termék rugalmas telepítési lehetőségeket kínál, hiszen közvetlenül a mágneskapcsolóra vagy sínre szerelhető.
A termék üzemeltetését 2 LED visszajelző könnyíti meg, a jelzőfények pontos információt nyújtanak a relé állapotáról. A készülék rendelkezik automatikus újraindítási funkcióval (120 s rögzített idővel), elektromos visszaállítással (tápellátás megszakításával minimum 0,1 s-ig) és kézi visszaállítási lehetőséggel is. Az időzítési tartományok 0,2-10 s, 0,3-10 s vagy 0,5-30 s között állíthatók a különböző időzítő gombok segítségével (O-time vagy D-time). A hőkioldás beállítási tartománya 1,2-7A, míg a kioldási küszöb 1,2-6A, így rugalmasan alkalmazható különböző méretű motorok védelmére. A kapcsolat típusa és összetétele 1 váltóérintkező (1 C/O), a hagyományos szabad levegős hőáram 3A a vezérlő áramkörben.
A Schneider Electric TeSys LR97D07B széles üzemi hőmérsékleti tartománnyal rendelkezik: -25...60 °C között működőképes az IEC 60947-4-1 szabványnak megfelelően, tárolási hőmérséklet tartománya pedig -30...80 °C. A termék védettsége IP20 (IEC 60529 szerint), amely megfelelő védelmet nyújt az ipari környezetben. A készülék kompakt méretekkel büszkélkedhet: magassága 67,5 mm, szélessége 45 mm, mélysége pedig szintén 67,5 mm. Megfelel a legszigorúbb nemzetközi szabványoknak, mint az IEC 60947 és IEC 60255-6, valamint rendelkezik GOST, CSA és UL tanúsítványokkal is.
Schneider Electric TeSys LR97D - LR97D07B - Elektronikus relé D mágneskapcsoló, 1.2 - 6 A, 24VAC/DC műszaki adatok
Alapadatok
Készülék rövid neve: LR97
Termék vagy komponens típusa: Elektronikus túláramrelé
Eszköz alkalmazása: Védelem
Relé alkalmazás: Túlterhelés Imax > Isetting
Érzékenység fáziskiesésre
Rotor blokkolás, mechanikai megszorulás I > 3 x Isetting
Termék kompatibilitás: LC1D09...D38
Hálózat típusa: AC
DC
[Us] névleges tápfeszültség: 24 V AC/DC
Hővédelem beállítási tartománya: 1,2...7 A
[Ue] névleges üzemi feszültség: 600 V AC 50/60 Hz teljesítmény áramkör CSA szerint
600 V AC 50/60 Hz teljesítmény áramkör UL szerint
690 V AC 50/60 Hz teljesítmény áramkör IEC 60947-4-1 szerint
Kiegészítő információk
Hálózati frekvencia: 50...60 Hz
Szerelési támogatás: Közvetlenül a mágneskapcsolóra
Sín
Kioldási küszöb: 1,2...6 A
Túlfeszültség állóság: 6 kV IEC 61000-4-5 szerint
Érintkezők típusa és összetétele: 1 C/O
[Ith] hagyományos szabad levegős hőáram: 3 A vezérlő áramkör esetén
Védelem típusa: BS biztosíték 3 A - vezérlő áramkörhöz
GB2 kismegszakító 3 A - vezérlő áramkörhöz
GG biztosíték 3 A - vezérlő áramkörhöz
Fáziskiesés érzékenység: < 3 s
Visszaállítás: Automatikus visszaállítás 120 s rögzített
Elektromos, tápellátás megszakításával minimum 0,1 s-ig
Kézi visszaállítás
Időtartomány: 0,2...10 s - O-idő gomb
0,3...10 s - O-idő gomb
0,5..30 s - D-idő gomb
Jelzési funkció: 2 LED
Fizikai jellemzők
Magasság: 67,5 mm
Szélesség: 45 mm
Mélység: 67,5 mm
Környezeti feltételek
Szabványok: IEC 60947
IEC 60255-6
Termék tanúsítványok: GOST
CSA
UL
IP védettségi fokozat: IP20 IEC 60529 szerint
Környezeti levegőhőmérséklet üzemelés során: -25…60 °C IEC 60947-4-1 szerint
Környezeti levegőhőmérséklet tároláshoz: -30…80 °C
Üzemi magasság: 2000 m
