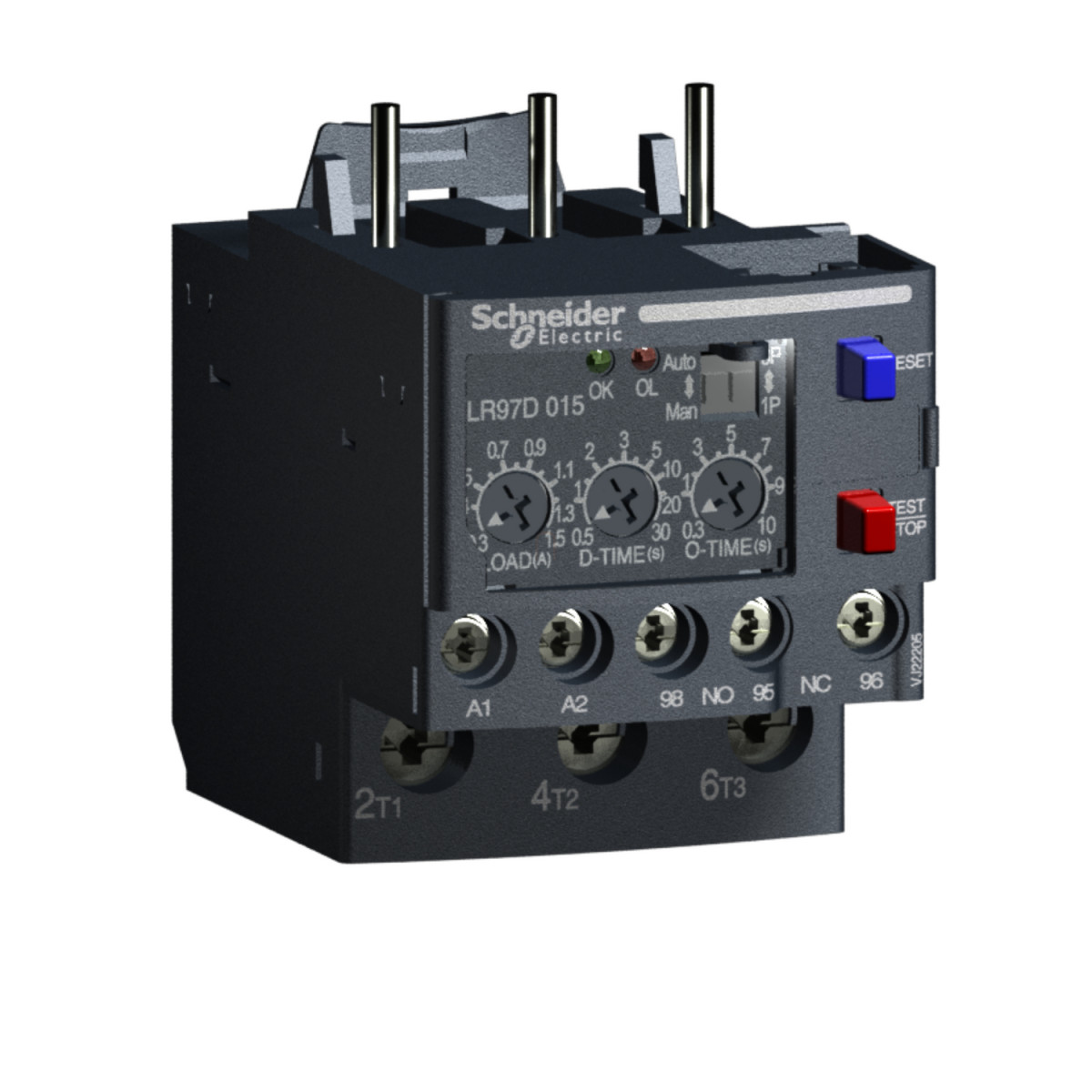

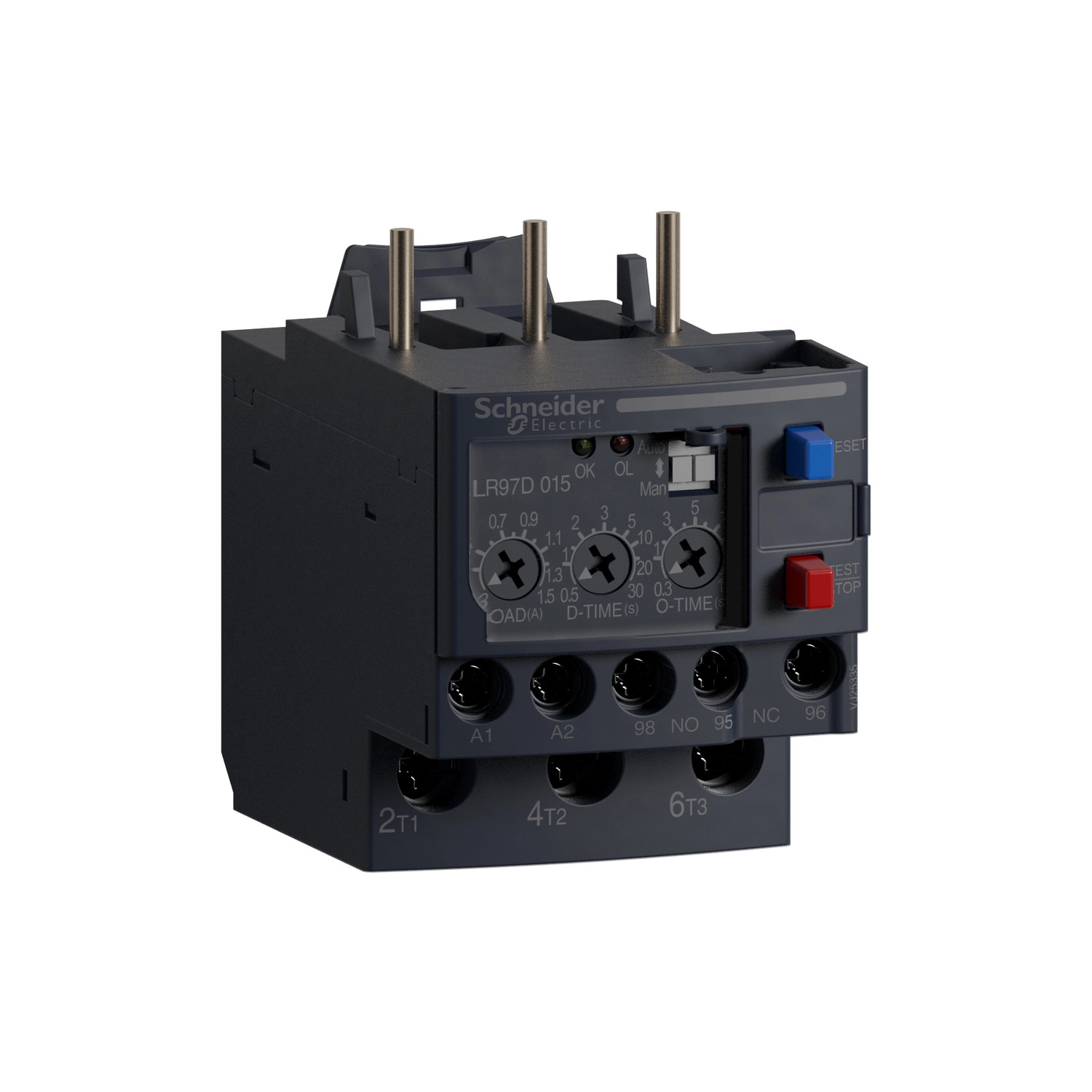

A Schneider Electric TeSys LR97D015M7 elektronikus túláramrelé egy rendkívül megbízható ipari védőeszköz, amely kifejezetten a 0,3-1,5 A tartományba eső motorok túlterhelés elleni védelmére lett kifejlesztve. Ez a kompakt, mégis nagy teljesítményű relé a TeSys D termékcsaládhoz tartozik, és tökéletesen kompatibilis a LC1D09...D38 típusú mágneskapcsolókkal.
A TeSys LR97 típusú elektronikus túláramrelé sokkal több, mint egy egyszerű biztonsági eszköz - valódi értékét a kifinomult védelmi funkciói adják. Az eszköz érzékeli a fáziskimaradást (kevesebb mint 3 másodperc alatt reagál), védelmet nyújt túlterhelés (Imax > Isetting) és mechanikai blokkolás (I > 3 x Isetting) esetén is. A készülék 200-240 V AC tápfeszültséggel működik, és a 0,3-1,5 A tartományban állítható termikus védelmi beállítással rendelkezik, így pontosan az adott alkalmazás igényeihez igazítható.
Az LR97D015M7 működési tápfeszültsége 200-240V AC, de üzemi feszültsége ennél jóval magasabb: 690V AC 50/60 Hz az IEC 60947-4-1 szabványnak megfelelően, illetve 600V AC 50/60 Hz a CSA és UL szabványoknak megfelelően. A széles feszültségtartomány lehetővé teszi, hogy különböző ipari környezetekben is megbízhatóan működjön. A relé egyéb fontos műszaki paraméterei közé tartozik az 1 váltóérintkező (1C/O), a 6 kV-os túlfeszültség-állóság az IEC 61000-4-5 szerint, és a hagyományos, szabad levegőben történő hőáram (Ith) 3A a vezérlőáramkörben. A készülék számára különböző védelmi megoldások ajánlottak: 3A-es BS biztosíték, 3A-es GB2 megszakító, vagy 3A-es GG biztosíték a vezérlőáramkörhöz.
A relé további előnye a rugalmas időbeállítási lehetőség: 0,2...10 s vagy 0,3...10 s az O-time gombbal, illetve 0,5...30 s a D-time gombbal. Ezek az időbeállítási lehetőségek lehetővé teszik, hogy a védelem pontosan illeszkedjen az alkalmazás követelményeihez. A jelzőfunkciót 2 LED biztosítja, amelyek segítségével könnyen ellenőrizhető az eszköz állapota. A visszaállítás történhet automatikusan (120 s rögzített idővel), elektromosan (a tápellátás legalább 0,1 másodpercre történő megszakításával), vagy manuálisan.
A TeSys LR97D015M7 csatlakoztatása rendkívül rugalmas: mind a vezérlőáramkörben, mind a tápáramkörben többféle kábelcsatlakoztatási lehetőséget kínál, rugalmas és merev kábelek számára egyaránt. A meghúzási nyomaték a vezérlőáramkörnél 0,6-1,2 Nm (fülcsatlakozásnál), a tápáramkörnél pedig 2 Nm (kábelnél). Az eszköz felszerelhető közvetlenül mágneskapcsolóra vagy sínre, ami tovább növeli a telepítési rugalmasságot.
A kompakt méretekkel rendelkező relé (67,5 mm magasság, 45 mm szélesség, 67,5 mm mélység) kiváló választás olyan alkalmazásokhoz, ahol a helytakarékosság is fontos szempont. A TeSys LR97D015M7 megfelel a szigorú ipari szabványoknak (IEC 60255-6, IEC 60947) és rendelkezik a szükséges tanúsítványokkal (CSA, UL, GOST). IP20 védettséggel rendelkezik az IEC 60529 szerint, és széles üzemi hőmérséklet-tartományban (-25...60 °C) használható. Ellenáll a vibrációnak (4 gn az IEC 60068-2-6 szerint) és az ütéseknek (15 gn 11 ms az IEC 60068-2-7 szerint), ami biztosítja a hosszú élettartamot még nehéz ipari körülmények között is.
Schneider Electric TeSys LR97D - LR97D015M7 - Elektronikus relé D mágneskapcsoló, 0.3 - 1.3A, 220VAC műszaki adatok
Általános jellemzők
Terméktípus: Elektronikus túláramrelé
Sorozat: TeSys
Terméknév: TeSys D
Eszköz rövid neve: LR97
Cikkszám: LR97D015M7
Relé alkalmazása: Érzékenység fáziskimaradásra, Túlterhelés Imax > Isetting, Blokkolt forgórész, mechanikai elakadás I > 3 x Isetting
Termék kompatibilitás: LC1D09...D38
Elektromos jellemzők
Hálózat típusa: AC
Névleges tápfeszültség: 200...240 V AC
Termikus védelem beállítási tartomány: 0,3…1,5 A
Névleges üzemi feszültség: 600 V AC 50/60 Hz (CSA, UL), 690 V AC 50/60 Hz (IEC 60947-4-1)
Hálózati frekvencia: 50...60 Hz
Működési küszöbérték: 0,3...1,3 A
Túlfeszültség állóság: 6 kV (IEC 61000-4-5)
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Hagyományos szabad levegőben történő hőáram: 3 A (vezérlőáramkör)
Védelem típusa: BS biztosíték 3 A (vezérlőáramkörhöz), GB2 megszakító 3 A (vezérlőáramkörhöz), GG biztosíték 3 A (vezérlőáramkörhöz)
Fázishiba érzékenység: < 3 s
Reset: Automatikus reset 120 s rögzített, Elektromos a tápfeszültség megszakításával min. 0,1 s-re, Kézi reset
Időtartomány: 0,2...10 s - O-time gomb, 0,3...10 s - O-time gomb, 0,5...30 s - D-time gomb
Jelzési funkció: 2 LED
Mechanikai jellemzők
Rögzítési lehetőség: Közvetlenül mágneskapcsolóra, Sínre
Meghúzási nyomaték: Vezérlőáramkör: 0,6...1,2 N.m (fülcsatlakozásnál), Tápáramkör: 2 N.m (kábelnél)
Magasság: 67,5 mm
Szélesség: 45 mm
Mélység: 67,5 mm
Környezeti feltételek
Szabványok: IEC 60255-6, IEC 60947
Terméktanúsítványok: CSA, UL, GOST
Védettségi fokozat: IP20 (IEC 60529)
Üzemi környezeti hőmérséklet: -25…60 °C (IEC 60947-4-1)
Tárolási környezeti hőmérséklet: -30…80 °C
Üzemi magasság: 2000 m
Tűzállóság: 850 °C (IEC 60695-2-1)
Ütésállóság: 15 gn 11 ms (IEC 60068-2-7)
Rezgésállóság: 4 gn (IEC 60068-2-6)
