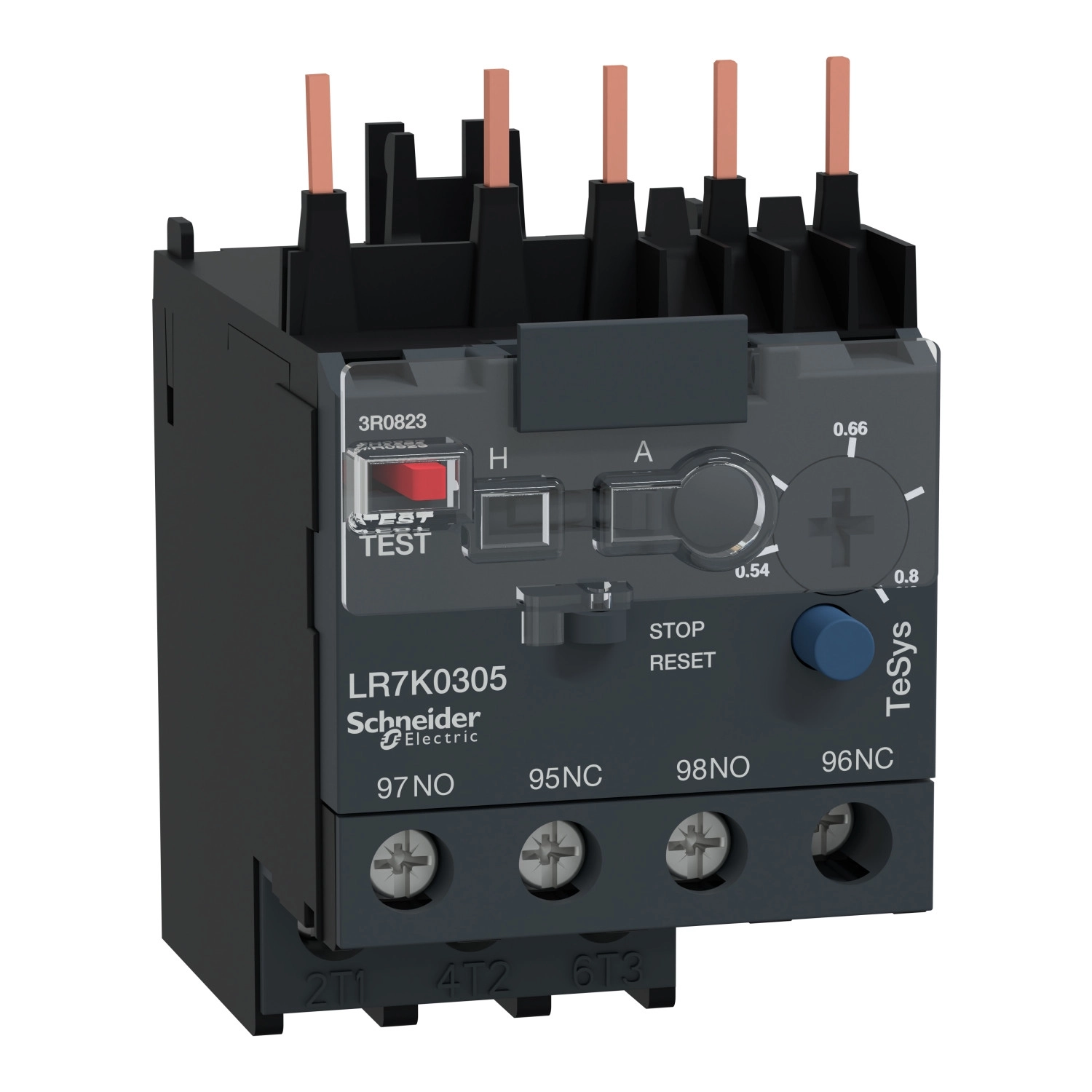

A Schneider Electric TeSys K sorozathoz tartozó LR7K0305 hőkioldó relé egy professzionális motorvédelmi eszköz, amely kiváló megoldást nyújt a 0,54-0,8 A tartományban működő motorok túlterhelés elleni védelmére. Ez a nem differenciális termikus túlterhelésrelé a 10A védelmi osztálynak megfelelően biztosítja a kapcsolt motorok biztonságos működését, teljes mértékben megfelelve az IEC 60947-4-1 nemzetközi szabványnak.
A TeSys LR7K sorozatú hőkioldó relé rendkívül rugalmasan telepíthető, hiszen közvetlenül a kontaktor alá szerelhető, de speciális kiegészítőkkel lemezre vagy sínre is rögzíthető. Kompatibilitása kiterjed a LC7K, LP1K, LC1K és LP4K típusú kontaktorokra, így a meglévő rendszerekbe könnyen integrálható. A készülék mind egyenáramú (DC), mind váltóáramú (AC) hálózatokban alkalmazható, és akár 400 Hz-es hálózati frekvenciáig is használható, ami különleges alkalmazási területeken is lehetővé teszi a beépítését.
A TeSys LR7K0305 hőkioldó relé számos fejlett funkcióval rendelkezik. A helyi jelzés sárga színű LED kijelzővel történik, amely a kioldást mutatja. A vezérlés három különböző módon valósítható meg: piros nyomógombbal a kioldás tesztelhető, kék nyomógombbal a leállítás és kézi visszaállítás végezhető el, míg a választókapcsolóval beállítható a kézi vagy automatikus visszaállítás módja. A segédérintkező konfigurációja 1NO + 1NC, amely sokoldalú vezérlési és visszajelzési lehetőségeket biztosít. A jelzőáramkör hagyományos szabad levegős termikus áramerőssége 6 A. A készülék üzemi feszültsége a teljesítményáramkörben maximum 690 V, a jelzőáramkörben pedig 690 V AC-15 váltakozó áram vagy 250 V DC-13 egyenáram esetén.
A TeSys LR7K0305 mechanikai kivitele is figyelemre méltó. A csavarszorító érintkezőkhöz 1 vagy 2 kábel csatlakoztatható, amelyek lehetnek tömör vezetékek (1,5-4 mm²), kábelvég nélküli rugalmas vezetékek (0,75-4 mm²), vagy kábelvéggel ellátott rugalmas vezetékek (0,34-2,5 mm² egy kábel esetén, illetve 0,34-1,5 mm² két kábel esetén). A csavarszorítók meghúzási nyomatéka 1,3 Nm, amely Philips 2-es, lapos 6 mm-es vagy pozidriv 2-es csavarhúzóval alkalmazható. A kompakt méretekkel (58 mm magasság, 45 mm szélesség, 65 mm mélység) rendelkező eszköz mindössze 0,145 kg-ot nyom, így ideális választás olyan alkalmazásokhoz, ahol a helytakarékosság is fontos szempont. A készülék IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint, és -20-55 °C közötti környezeti hőmérsékleten használható terheléscsökkentés nélkül, míg terheléscsökkentéssel -30-60 °C között is alkalmazható. A termék rendkívül robusztus, az NO és NC érintkezők egyaránt 10 Gn erősségű ütésnek és 2 Gn erősségű, 5-300 Hz közötti rezgésnek is ellenállnak az IEC 60068-2-27 és IEC 60068-2-6 szabványok szerint.
Schneider Electric TeSys LR2 K - LR7K0305 - Hőkioldó 0,54 - 0,8 A műszaki adatok
Általános jellemzők
Sorozat: TeSys
Terméknév: TeSys LRK
Termék típusa: Nem differenciális termikus túlterhelésrelé
Rövid terméknév: LR7K
Alkalmazás: Motorvédelem
Termék kompatibilitás: LC7K, LP1K, LC1K, LP4K
Elektromos jellemzők
Hálózat típusa: DC, AC
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Termikus védelem beállítási tartománya: 0,54...0,8 A
Névleges szigetelési feszültség: Teljesítményi áramkör: 690 V az IEC 60947, BS 4941, VDE 0110 C csoport szerint, 600 V a CSA C22.2 No 14 szerint
Hálózati frekvencia: <= 400 Hz
Segédérintkező összetétele: 1 NO + 1 NC
Hagyományos szabad levegős termikus áramerősség: 6 A jelzőáramkörhöz
Névleges üzemi feszültség: <= 690 V teljesítményáramkörhöz, 690 V AC AC-15 jelzőáramkörhöz, 250 V DC DC-13 jelzőáramkörhöz
Biztosíték névleges árama: 6 A gG jelzőáramkörhöz a VDE 0660 és IEC 60947 szerint
Névleges lökőfeszültség-állóság: 6 kV
Teljesítmény-veszteség pólusonként: 2 W
Helyi jelzés és vezérlés
Helyi jelzés: Kioldás jelző (sárga)
Vezérlés típusa: Piros nyomógomb: kioldás teszt funkció
Kék nyomógomb: leállítás és kézi visszaállítás
Választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozás és mechanikai jellemzők
Csatlakozás - kapcsok: Csavarszorító kapcsok különböző vezeték-keresztmetszetekhez
Meghúzási nyomaték: 1,3 Nm a csavarszorító kapcsoknál
Méretek: Magasság 58 mm, Szélesség 45 mm, Mélység 65 mm
Nettó tömeg: 0,145 kg
Környezeti jellemzők
Szabványok: BS 4941, IEC 60947, NF C 63-650, VDE 0660
Terméktanúsítványok: UL, CSA, UKCA
Védettség: IP2X az IEC 60529 szerint
Környezeti működési hőmérséklet: -20...55 °C terheléscsökkentés nélkül, -30...60 °C terheléscsökkentéssel az IEC 60947 szerint
Tárolási hőmérséklet: -40...70 °C
Működési magasság: 2000 m terheléscsökkentés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság
Ütésállóság: NO érintkező: 10 Gn 11 ms-ig, NC érintkező: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: NO érintkező: 2 Gn, 5...300 Hz, NC érintkező: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
