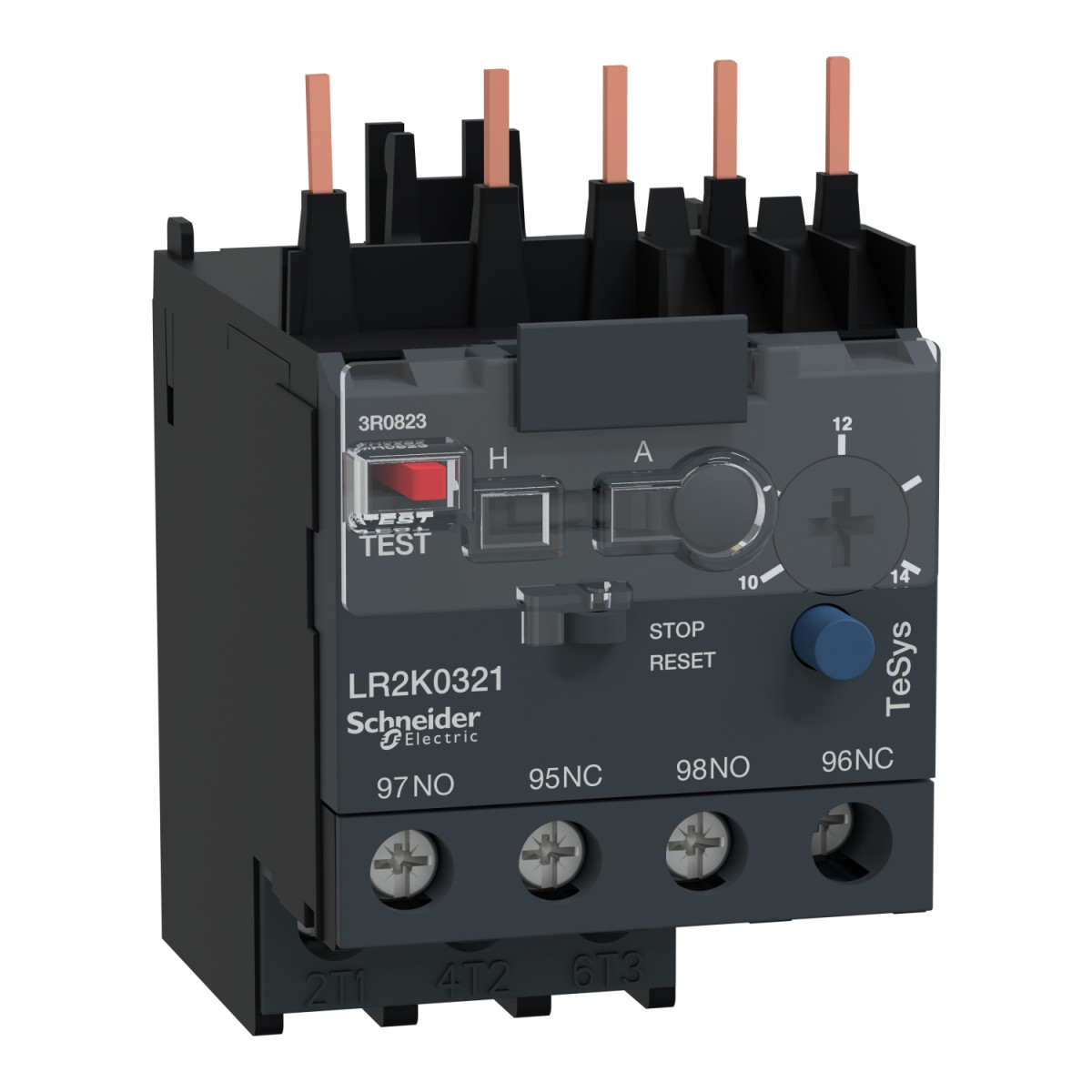

Schneider Electric TeSys LR2 K - LR2K0321 - Hőkioldó 10 - 14A műszaki adatok
Főbb jellemzők
Sorozat: TeSys
Terméknév: TeSys LRK
Termék vagy komponens típus: Differenciál hőkioldó relé
Készülék rövid neve: LR2K
Relé alkalmazás: Motorvédelem
Termikus védelmi beállítási tartomány: 10...14 A
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szerint
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 690 V (BS 4941 szerint), 690 V (IEC 60947 szerint), 750 V (VDE 0110 csoport C szerint), 600 V (CSA C22.2 No 14 szerint)
Hálózati frekvencia: <= 400 Hz
Hagyományos szabad levegőn mérhető termikus áram [Ith]: 6 A jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: <= 690 V erőátviteli áramkörhöz, 690 V AC AC-15 jelzőáramkörhöz, 250 V DC DC-13 jelzőáramkörhöz
Biztosíték névleges értéke: 6 A gG jelzőáramkörhöz (VDE 0660 szerint), 6 A gG jelzőáramkörhöz (IEC 60947 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Teljesítményfelvétel pólusonként: 2 W
Fázisvesztés érzékenység: Igen, az IEC 60947-4-1 szerint
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Nettó tömeg: 0,145 kg
Szerelési jellemzők
Szerelési támogatás: Kontaktor alatt, Lemezen (megfelelő kiegészítőkkel), Sínen (megfelelő kiegészítőkkel)
Segédérintkező összeállítás: 1 NO + 1 NC
Vezérlés és jelzés
Helyi jelzés: Kioldásjelző (sárga)
Vezérlési típus: Piros nyomógomb: kioldás teszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, Választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások
Csatlakozó terminálok: Csavaros kapcsok 1 kábel(ek) 1,5...4 mm² tömör, Csavaros kapcsok 2 kábel(ek) 1,5...4 mm² tömör, Csavaros kapcsok 1 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 2 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 1 kábel(ek) 0,34...2,5 mm² rugalmas kábelvéggel, Csavaros kapcsok 2 kábel(ek) 0,34...1,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,3 Nm - csavaros kapcsokon - Philips 2-es csavarhúzóval, 1,3 Nm - csavaros kapcsokon - lapos csavarhúzóval Ø 6 mm, 1,3 Nm - csavaros kapcsokon - pozidriv 2-es csavarhúzóval
Környezeti feltételek
IP védettségi fokozat: IP2X az IEC 60529 szerint
Környezeti hőmérséklet üzemeltetéshez: -20...55 °C terheléscsökkenés nélkül (IEC 60947 szerint), -30...60 °C terheléscsökkenéssel (IEC 60947 szerint)
Környezeti hőmérséklet tároláshoz: -40...70 °C
Üzemi magasság: 2000 m terheléscsökkenés nélkül
Szabványok és tanúsítványok
Szabványok: IEC 60947, BS 4941, VDE 0660, NF C 63-650
Termék tanúsítványok: UL, CSA, UKCA
Műszaki előnyök
Megbízhatóság: Integrált kézi-automatikus visszaállítás és egyszerű telepítés, a TeSys LR2K hőkioldó relék rendkívül megbízhatóak és lefedik a motorteljesítmények teljes tartományát
Optimalizált védelem: AC áramkörök és motorok túlterhelés elleni védelmére tervezve, egyszerűen kiválasztható és telepíthető optimalizált költségvetéssel
Kompakt teljesítmény: TeSys K mágneskapcsolókkal kombinálva rendkívül kompakt indítót alkotnak
Technikai előnyök
Motorteljesítmények: Akár 16 A-ig
Visszaállítás: Kézi vagy automatikus
Kiegészítők: Előhuzalozó készlet elérhető, Távoli elektromos visszaállítás
Kombinációs lehetőségek: Az eszközök TeSys K mágneskapcsolókkal kombinálhatók 45 mm-es szélességben, hogy rendkívül kompakt indítót alkossanak
Védelmi tulajdonságok: Védelem a motor túlterhelése, megszorulása és fázisvesztése ellen
