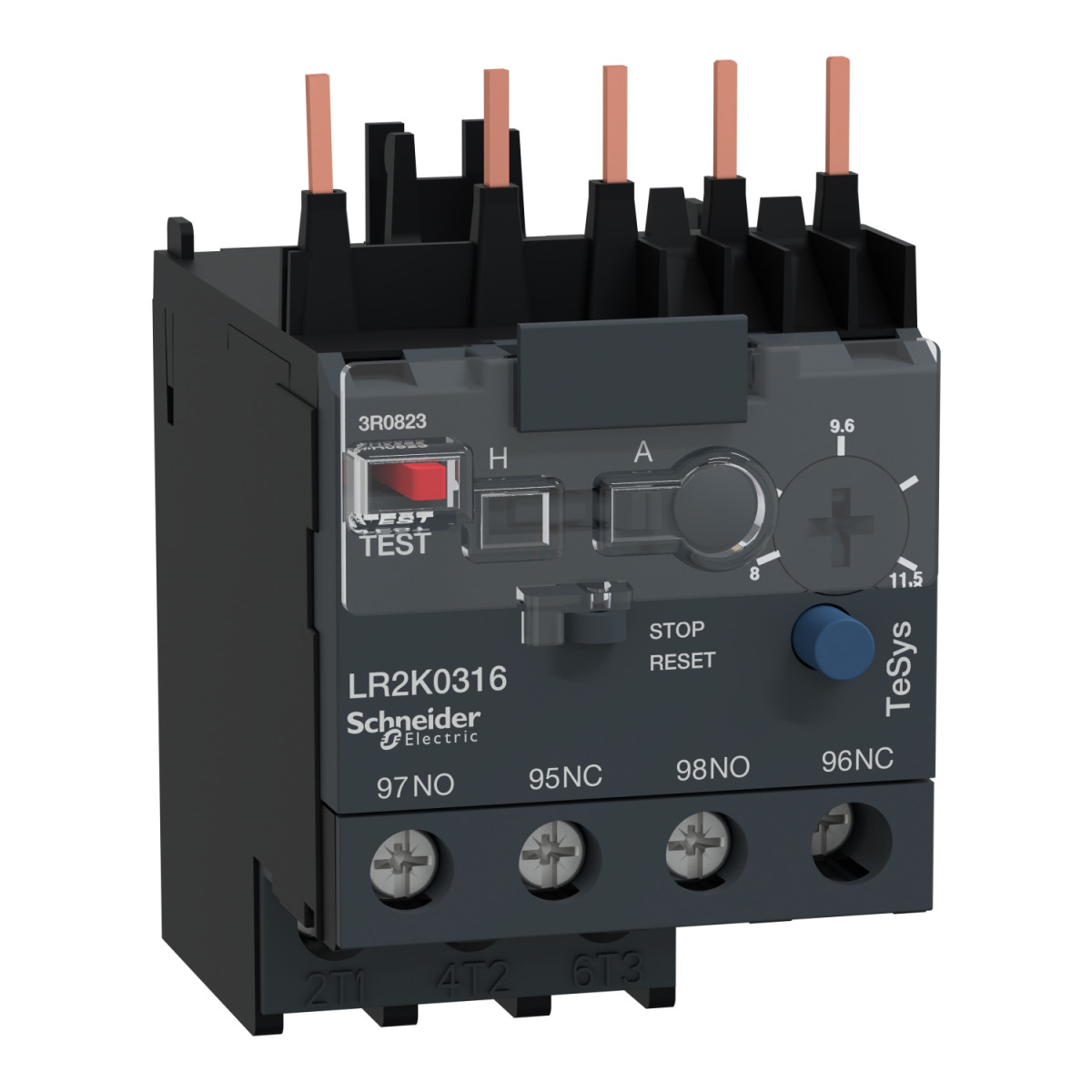

A Schneider Electric TeSys LR2K0316 differenciális hőkioldó relé a TeSys K termékcsalád kompakt és megbízható megoldása motorvédelmi alkalmazásokhoz. Ez a 8-11,5A beállítási tartományú relé 10A védelmi osztályba tartozik az IEC 60947-4-1 szabvány szerint, ami optimális védelmet biztosít a motorok számára túlterhelés, beragadás és fáziskiesés esetén.
A TeSys LR2K0316 hőkioldó tökéletesen kompatibilis a Schneider Electric LC7K, LP1K, LC1K és LP4K kontaktorokkal, amelyekkel együtt rendkívül kompakt indítóegységet alkothat. A készülék egyaránt alkalmazható egyenáramú (DC) és váltóáramú (AC) hálózatokban, max. 400 Hz frekvenciáig. A különleges kialakítás lehetővé teszi a motorok optimális védelmét, miközben egyszerű telepítést és költséghatékony megoldást kínál. A relé integrált manuális-automatikus reset funkcióval rendelkezik, így rugalmasan alkalmazható különböző üzemeltetési környezetekben.
A TeSys LR2K0316 a TeSys K relékre jellemző megbízhatóságot nyújtja. Telepítése egyszerű, többféle rögzítési lehetőséggel: közvetlenül kontaktor alá, szerelőlapra vagy sínre szerelhető speciális kiegészítőkkel. A készülék kioldási állapotát sárga kioldásjelző mutatja, míg a piros nyomógomb a kioldási teszt elvégzésére, a kék nyomógomb a leállításra és manuális visszaállításra szolgál. A választókapcsolóval beállítható a manuális vagy automatikus visszaállítási mód. A relé 1 NO + 1 NC segédérintkezővel rendelkezik, ami 6A konvencionális szabad levegőben történő hőáramot biztosít a jelzőáramköröknek.
A termék műszaki paraméterei között szerepel a 690V szigetelési feszültség (Ui) az IEC 60947, BS 4941 szabványok szerint, illetve 750V a VDE 0110 C csoportnak és 600V a CSA C22.2 No 14-nek megfelelően. Az üzemi feszültség (Ue) maximum 690V lehet a teljesítmény áramkörre, míg a jelzőáramkörre 690V AC AC-15, illetve 250V DC DC-13 értékek érvényesek. A relé fáziskiesésre érzékeny az IEC 60947-4-1 szabvány szerint, ami tovább növeli a védett motorok biztonságát. A csavaros csatlakozók 1,3 Nm meghúzási nyomatékkal szerelhetők, és többféle keresztmetszetű vezeték fogadására alkalmasak. A termék kompakt méretekkel rendelkezik: 58 mm magas, 45 mm széles és 65 mm mély.
Schneider Electric TeSys LR2 K - LR2K0316 - Hőkioldó 8...11,5A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Termék neve: TeSys LRK
Termék vagy alkatrész típusa: Differenciális hőkioldó relé
Eszköz rövid neve: LR2K
Relé alkalmazása: Motorvédelem
Termék kompatibilitás: LC7K, LP1K, LC1K, LP4K
Hálózat típusa: DC, AC
Hőkioldási osztály: Class 10A az IEC 60947-4-1 szerint
Hővédelmi beállítási tartomány: 8...11,5 A
Kiegészítő jellemzők
Hálózati frekvencia: <= 400 Hz
Felszerelési támogatás: Kontaktor alatt, Lap speciális tartozékokkal, Sín speciális tartozékokkal
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegős hőáram: 6 A a jelzőáramkörhöz
Üzemi feszültség: <= 690 V a teljesítmény áramkörhöz, 690 V AC AC-15 a jelzőáramkörhöz, 250 V DC DC-13 a jelzőáramkörhöz
Kapcsolódó biztosíték névleges áramerőssége: 6 A gG a jelzőáramkörhöz a VDE 0660 és IEC 60947 szerint
Névleges impulzus-állófeszültség: 6 kV
Teljesítményleadás pólusonként: 2 W
Fáziskiesés-érzékenység: Igen, az IEC 60947-4-1 szerint
Helyi jelzés: Kioldásjelző (sárga)
Vezérlés típusa: Piros nyomógomb: kioldási teszt funkció, Kék nyomógomb: leállítás és manuális visszaállítás, választókapcsoló: manuális vagy automatikus visszaállítás
Csatlakozások - kapcsok
Csavaros szorítókapcsok: 1 kábel(ek) 1,5...4 mm² tömör, 2 kábel(ek) 1,5...4 mm² tömör, 1 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül, 2 kábel(ek) 0,75...4 mm² rugalmas kábelvég nélkül, 1 kábel(ek) 0,34...2,5 mm² rugalmas kábelvéggel, 2 kábel(ek) 0,34...1,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,3 Nm - csavaros szorítókapcsokon
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Környezet
Szabványok: IEC 60947, VDE 0660, BS 4941, NF C 63-650
Termékminősítések: UL, CSA, UKCA
Védettségi szint: IP2X az IEC 60529 szerint
Működési környezeti hőmérséklet: -20...55 °C leértékelés nélkül az IEC 60947 szerint, -30...60 °C leértékeléssel az IEC 60947 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi magasság: 2000 m leértékelés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Ütések NO érintkező: 10 Gn 11 ms-ra az IEC 60068-2-27 szerint, Ütések NC érintkező: 10 Gn 11 ms-ra az IEC 60068-2-27 szerint, Rezgések NO érintkező: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, Rezgések NC érintkező: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
