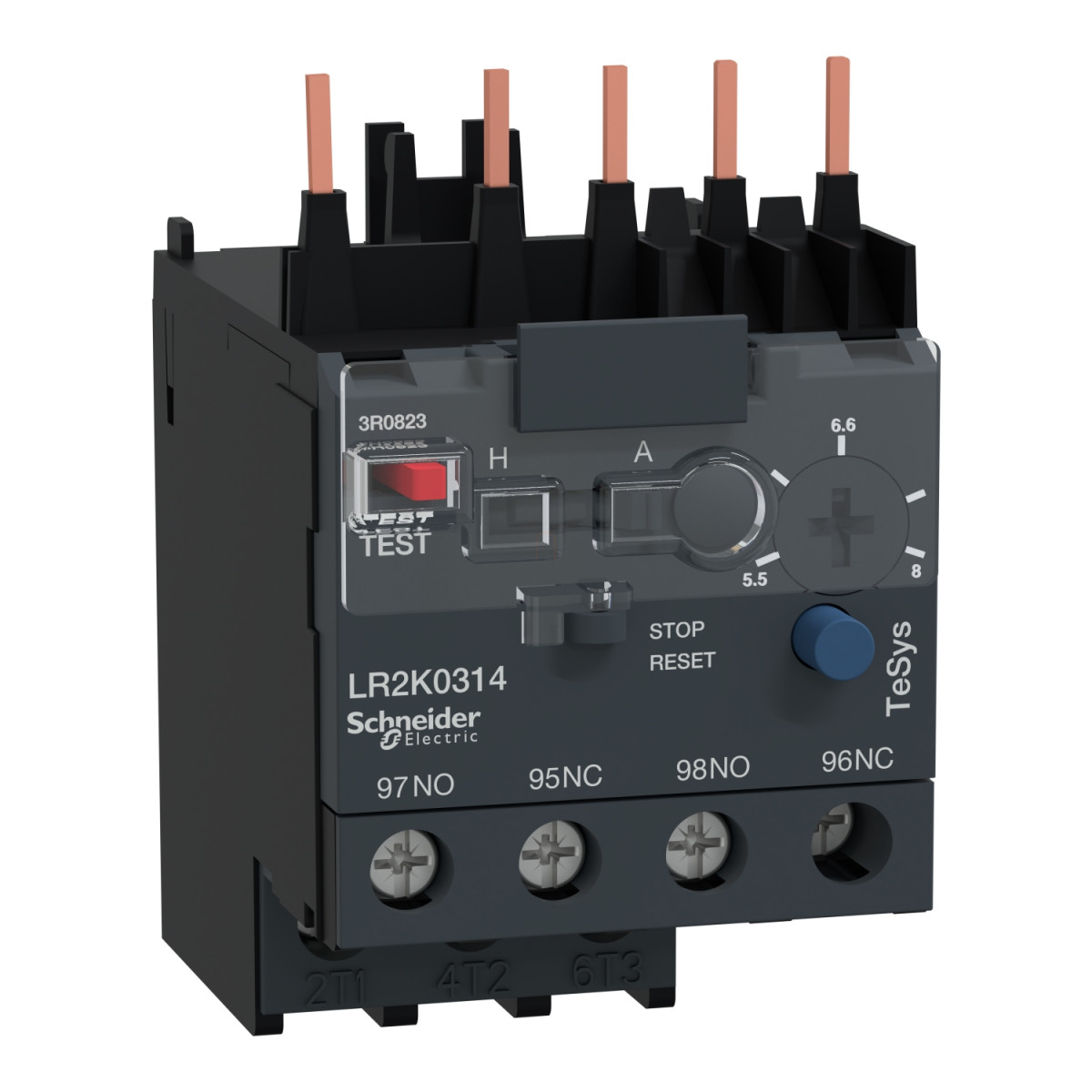

A Schneider Electric TeSys LR2K0314 differenciális hőkioldó relé egy professzionális motorvédelmi eszköz, amely hatékony védelmet biztosít AC és DC motorok számára túlterhelés ellen. Ez a Class 10A besorolású termék a TeSys K termékcsaládba tartozik, és kifejezetten a 5,5-8A áramtartományban működő motorokhoz lett kifejlesztve.
A TeSys LR2K0314 fázisveszteség-érzékenységgel rendelkezik az IEC 60947-4-1 szabványnak megfelelően, ami biztosítja, hogy a motor azonnal védve legyen az aszimmetrikus betáplálás okozta károsodásoktól. A relé kiemelkedő tulajdonsága a rugalmas beállítási lehetőség, amellyel pontosan a védendő motor névleges áramához igazítható a védelmi szint. Az eszköz rendelkezik egy kioldásjelzővel (sárga), amely vizuális visszajelzést ad a relé állapotáról, továbbá tesztgombbal (piros) a kioldási funkció ellenőrzésére, valamint kék nyomógombbal a leállításhoz és kézi visszaállításhoz. A szelektorkapcsolóval választhatsz a kézi és automatikus visszaállítás között, így különböző üzemeltetési igényeknek megfelelően konfigurálhatod a készüléket.
A TeSys LR2K0314 differenciális hőkioldó szerelhetősége is rendkívül sokoldalú. Felszerelheted közvetlenül kontaktor alá, lemezre vagy sínre a megfelelő kiegészítőkkel. Kompatibilis a LC7K, LC1K, LP4K és LP1K típusú kontaktorokkal, így kompakt és költséghatékony motorindító kombinációkat alakíthatsz ki. A csatlakozó terminálok csavaros kivitelűek, amelyek lehetővé teszik 1 vagy 2 kábel csatlakoztatását különböző keresztmetszetekben: tömör kábelek esetén 1,5-4 mm², hajlékony kábelek esetén kábelvég nélkül 0,75-4 mm², kábelvéggel pedig 0,34-2,5 mm² (egy kábel) vagy 0,34-1,5 mm² (két kábel). A rögzítő csavarok meghúzási nyomatéka 1,3 Nm.
A TeSys LR2K0314 kiváló elektromos tulajdonságokkal rendelkezik. 690V-os szigetelési feszültséggel (Ui) bír a BS 4941, IEC 60947, valamint VDE 0110 group C szabványok szerint, és 600V az amerikai CSA C22.2 No 14 szabvány szerint. A jelzőáramkör hagyományos szabad levegős termikus árama (Ith) 6A. A készülék működési hőmérsékleti tartománya -20...+55°C teljesítménycsökkenés nélkül az IEC 60947 szerint, illetve -30...+60°C teljesítménycsökkenéssel. A TeSys K hőkioldó relék rendkívül megbízhatók: ellenállnak a 10 Gn 11 ms időtartamú ütéseknek és 2 Gn, 5-300 Hz rezgéseknek az IEC 60068-2-27 és IEC 60068-2-6 szabványok szerint. Az eszköz kompakt méretekkel rendelkezik: 58 mm magas, 45 mm széles és 65 mm mély, így optimális választás, ha helytakarékos megoldásra van szükséged az ipari vezérlőszekrényben.
Schneider Electric TeSys LR2 K - LR2K0314 - Hőkioldó 5,5...8A műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméknév: TeSys LRK
Termék vagy komponens típusa: Differenciális hőkioldó relé
Eszköz rövid neve: LR2K
Relé alkalmazása: Motorvédelem
Termék kompatibilitás: LC7K, LC1K, LP4K, LP1K
Elektromos jellemzők
Hálózat típusa: DC, AC
Hőkioldási osztály: Class 10A az IEC 60947-4-1 szerint
Hőkioldási tartomány: 5,5...8 A
Névleges szigetelési feszültség [Ui]: Erősáramú áramkör: 690 V (BS 4941, IEC 60947 szerint), 750 V (VDE 0110 group C szerint), 600 V (CSA C22.2 No 14 szerint)
Hálózati frekvencia: <= 400 Hz
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegős termikus áram [Ith]: 6 A jelzőáramkörhöz
Névleges üzemi feszültség [Ue]: <= 690 V erősáramú áramkörhöz, 690 V AC AC-15 jelzőáramkörhöz, 250 V DC DC-13 jelzőáramkörhöz
Kapcsolódó biztosíték értéke: 6 A gG jelzőáramkörhöz (VDE 0660 és IEC 60947 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Teljesítmény-disszipáció pólusonként: 2 W
Fázisveszteség-érzékenység: Igen, az IEC 60947-4-1 szerint
Jelzés és kezelés
Helyi jelzés: Kioldásjelző (sárga)
Vezérlési típus: Piros nyomógomb: kioldási teszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, Választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások és méret
Csatlakozások - sorkapcsok: Csavaros kapcsok különböző kábelkeresztmetszetekhez: 1,5...4 mm² tömör kábel, 0,75...4 mm² hajlékony kábel kábelvég nélkül, 0,34...2,5 mm² hajlékony kábel kábelvéggel
Meghúzási nyomaték: 1,3 N.m csavaros kapcsokhoz
Méret (magasság × szélesség × mélység): 58 mm × 45 mm × 65 mm
Nettó tömeg: 0,145 kg
Környezeti feltételek
Szabványok: VDE 0660, NF C 63-650, IEC 60947, BS 4941
Terméktanúsítványok: UL, CSA, UKCA
IP védettségi fokozat: IP2X az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...55 °C teljesítménycsökkenés nélkül az IEC 60947 szerint, -30...60 °C teljesítménycsökkenéssel az IEC 60947 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi tengerszint feletti magasság: 2000 m teljesítménycsökkenés nélkül
Mechanikai ellenállóképesség
Ütésállóság: NO és NC érintkezők: 10 Gn, 11 ms időtartamra az IEC 60068-2-27 szerint
Rezgésállóság: NO és NC érintkezők: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
