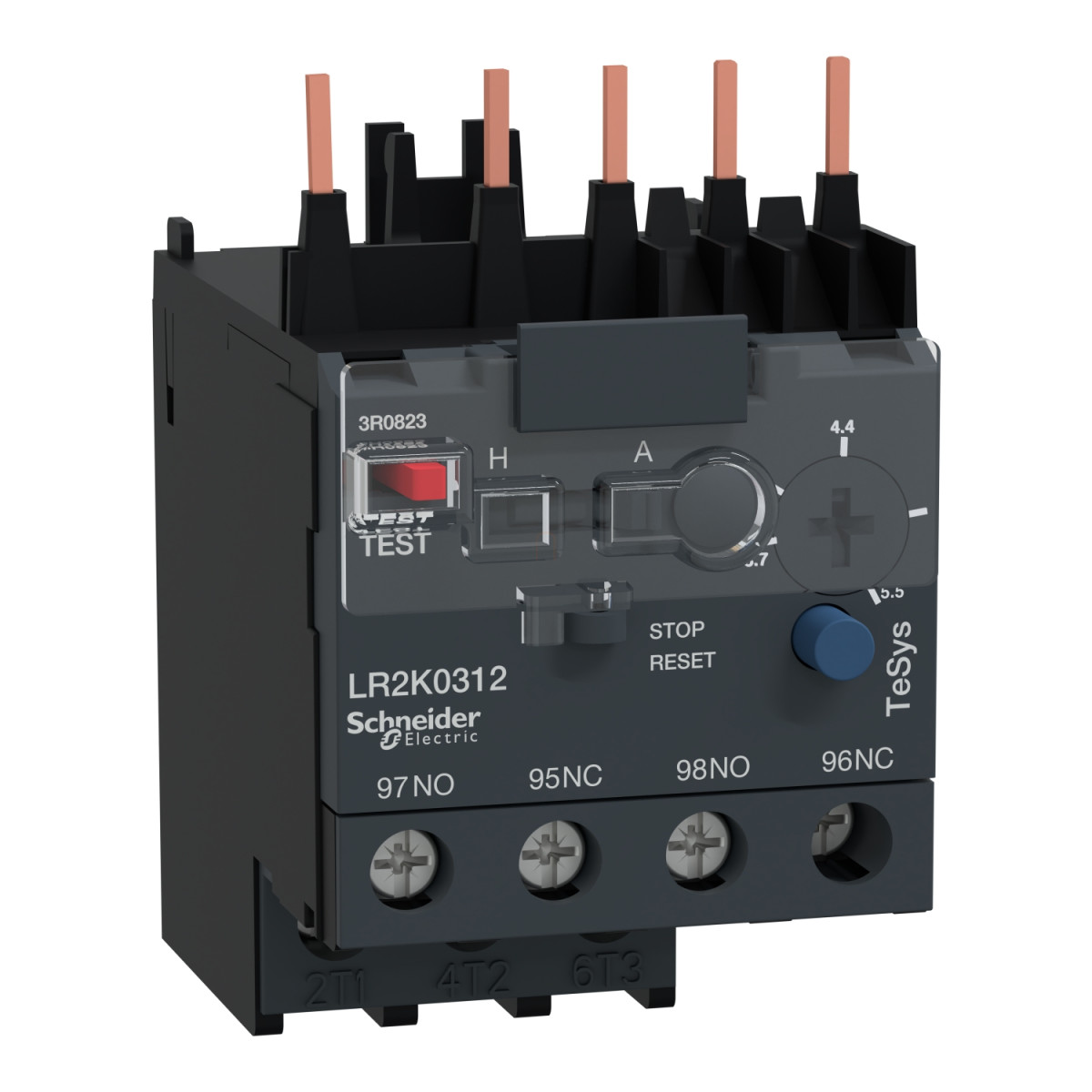

A Schneider Electric TeSys LR2K0312 egy differenciális hőkioldó relé, amely kiváló megoldást kínál motorvédelmi alkalmazásokhoz 3,7-5,5A tartományban. Ez a Class 10A besorolású készülék megbízhatóan védi a motorokat túlterhelés, fáziskimaradás és egyéb elektromos problémákkal szemben, így nélkülözhetetlen eleme az ipari automatizálási és vezérlési rendszereknek.
A TeSys K termékcsaládba tartozó LR2K0312 hőkioldó relé sokoldalú kompatibilitást biztosít, hiszen együttműködik a LC7K, LP1K, LP4K és LC1K típusú kontaktorokkal, lehetővé téve a kompakt motorindító egységek kialakítását. A készülék egyaránt használható egyenáramú (DC) és váltóáramú (AC) hálózatokban, akár 400 Hz frekvenciáig. A névleges szigetelési feszültsége az áramkörben 690V-ig terjed több nemzetközi szabványnak (IEC 60947, BS 4941) megfelelően, míg a CSA C22.2 No 14 szerint 600V-ig, valamint a VDE 0110 group C szerint 750V-ig használható.
A TeSys LR2K0312 kiemelkedő funkcionális jellemzői közé tartozik a beépített fáziskimaradás-érzékelés, amely az IEC 60947-4-1 szabvány szerint működik, valamint a vizuális kioldásjelző (sárga színű), ami egyértelmű visszajelzést ad a készülék állapotáról. A kezelőszervek között található egy piros nyomógomb a kioldásteszt elvégzéséhez, egy kék nyomógomb a leállításhoz és kézi visszaállításhoz, valamint egy választókapcsoló a kézi vagy automatikus visszaállítás közötti váltáshoz. A berendezés 1 NO + 1 NC kiegészítő érintkezővel rendelkezik, ahol a hagyományos szabad levegőben mérhető hőáram 6A a jelzőáramkör számára. Az üzemi feszültség a jelzőáramkörben 690V AC AC-15 vagy 250V DC DC-13 lehet, és 6A gG biztosítékkal védhető a VDE 0660 és IEC 60947 szabványoknak megfelelően.
A műszaki paraméterek között érdemes kiemelni a 6kV névleges lökőfeszültség-állóságot, a pólusonkénti 2W teljesítményleadást és a többféle szerelési lehetőséget: közvetlenül kontaktor alá, lemezre vagy sínre szerelhető speciális tartozékokkal. A készülékház méretei: 58mm magasság, 45mm szélesség és 65mm mélység, nettó tömege pedig mindössze 0,145kg. Csatlakoztatása csavaros kapcsokkal történik, amelyek 1,5-4mm² tömör, illetve 0,75-4mm² rugalmas kábel fogadására alkalmasak kábelvég nélkül, valamint 0,34-2,5mm² rugalmas kábel fogadására kábelvéggel. A csavaros kapcsok meghúzási nyomatéka 1,3Nm. A készülék IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya -20...55°C teljesítménycsökkenés nélkül, illetve -30...60°C teljesítménycsökkenéssel, az IEC 60947 szabvány alapján. Tárolási hőmérséklete -40...70°C között lehet, üzemi magassága pedig 2000m teljesítménycsökkenés nélkül. A termék tűzállósága 850°C az IEC 60695-2-1 szerint, lángállósága V1 osztályú az UL 94 alapján, valamint megfelel az NF F 16-101 és NF F 16-102 szabványok 2. követelményszintjének. Mechanikai robusztusságát jelzi, hogy 10Gn, 11ms-os ütéseket és 2Gn, 5-300Hz-es rezgéseket is képes elviselni az NO és NC érintkezőkre vonatkozóan az IEC 60068-2-27 és IEC 60068-2-6 szabványok szerint.
Schneider Electric TeSys LR2 K - LR2K0312 - Hőkioldó 3,7...5,5A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRK
Termék típusa: Differenciális hőkioldó relé
Rövid készüléknév: LR2K
Relé alkalmazás: Motorvédelem
Termékkompatibilitás: LC7K, LP1K, LP4K, LC1K
Elektromos jellemzők
Hálózat típusa: DC, AC
Hőkioldási osztály: Class 10A az IEC 60947-4-1 szerint
Hővédelmi beállítási tartomány: 3,7...5,5A
Névleges szigetelési feszültség: 690V (BS 4941, IEC 60947), 750V (VDE 0110 group C), 600V (CSA C22.2 No 14)
Hálózati frekvencia: <= 400 Hz
Kiegészítő érintkező összetétel: 1 NO + 1 NC
Hagyományos szabad levegőben mérhető hőáram: 6A a jelzőáramkör számára
Névleges üzemi feszültség: <= 690V tápáramkör, 690V AC AC-15 jelzőáramkör, 250V DC DC-13 jelzőáramkör
Hozzárendelt biztosító névleges árama: 6A gG jelzőáramkörhöz (VDE 0660, IEC 60947)
Névleges lökőfeszültség-állóság: 6kV
Teljesítményleadás pólusonként: 2W
Fáziskimaradás érzékenység: Igen, megfelel az IEC 60947-4-1 szabványnak
Vezérlési és jelzési funkciók
Helyi jelzés: Kioldásjelző (sárga)
Vezérlés típusa: Piros nyomógomb: kioldásteszt funkció
Kék nyomógomb: leállítás és kézi visszaállítás
Választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások és méretek
Csatlakozás - kapcsok: Csavaros kapcsok 1-2 kábelhez (1,5...4mm² tömör, 0,75...4mm² rugalmas kábelvég nélkül, 0,34...2,5mm² rugalmas kábelvéggel)
Meghúzási nyomaték: 1,3Nm (Philips No 2, lapos Ø 6mm, pozidriv No 2)
Magasság: 58mm
Szélesség: 45mm
Mélység: 65mm
Környezeti jellemzők
Szabványok: IEC 60947, VDE 0660, BS 4941, NF C 63-650
Termék tanúsítványok: UL, CSA, UKCA
Védelem típusa: TC az IEC 60068 és DIN 50016 szerint
IP védelmi fokozat: IP2X az IEC 60529 szerint
Környezeti hőmérséklet üzemeltetéshez: -20...55°C teljesítménycsökkenés nélkül, -30...60°C teljesítménycsökkenéssel az IEC 60947 szerint
Környezeti hőmérséklet tároláshoz: -40...70°C
Üzemi magasság: 2000m teljesítménycsökkenés nélkül
Tűzállóság: 850°C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: 10Gn ütés (11ms), 2Gn rezgés (5...300Hz) az IEC 60068-2-27 és IEC 60068-2-6 szerint
