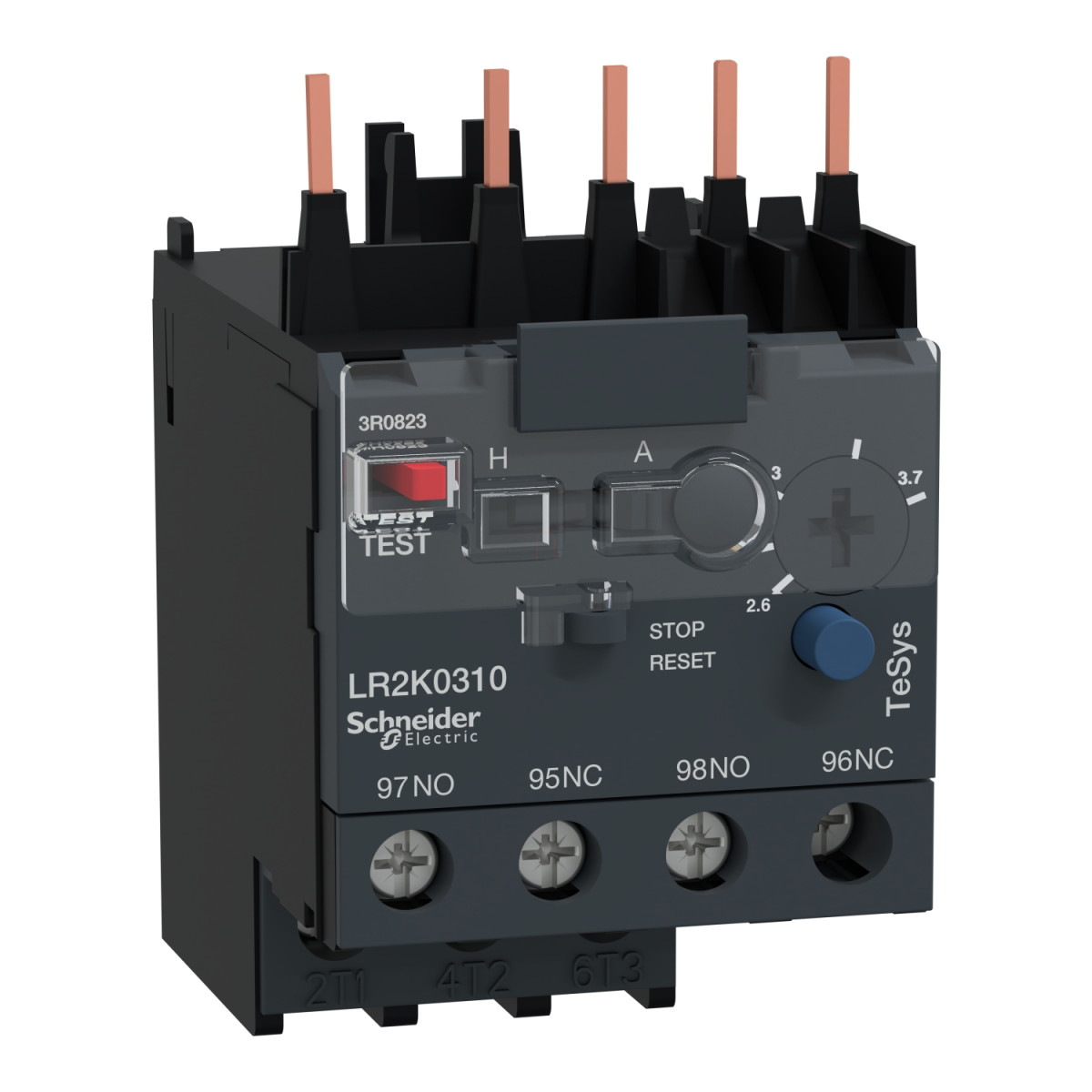

Schneider Electric TeSys LR2 K - LR2K0310 - Hőkioldó 2,6...3,7A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRK
Termék vagy komponens típusa: Differenciális hőkioldó relé
Rövid készüléknév: LR2K
Relé alkalmazása: Motorvédelem
Termék kompatibilitás: LC7K, LP1K, LP4K, LC1K
Hálózat típusa: DC, AC
Termikus túlterhelési osztály: Class 10A az IEC 60947-4-1 szerint
Termikus védelem beállítási tartomány: 2,6...3,7 A
Kiegészítő jellemzők
Hálózati frekvencia: <= 400 Hz
Szerelési támogatás: Kontaktor alatt, Lemezre, speciális kiegészítőkkel, Sínre, speciális kiegészítőkkel
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegő hőáram: 6 A jelző áramkör esetén
Névleges üzemi feszültség: <= 690 V erősáramú áramkör esetén, 690 V AC AC-15 jelző áramkör esetén, 250 V DC DC-13 jelző áramkör esetén
Biztosíték besorolása: 6 A gG jelző áramkörhöz a VDE 0660 szerint, 6 A gG jelző áramkörhöz az IEC 60947 szerint
Névleges impulzus állóképesség: 6 kV
Teljesítmény disszipáció pólusonként: 2 W
Fáziskimaradás-érzékenység: Igen az IEC 60947-4-1 szerint
Helyi jelzés: Kioldásjelző (sárga)
Vezérlés típusa: Piros nyomógomb: teszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások - csatlakozók
Csavarkötésű sorkapcsok: 1 kábel 1,5...4 mm² tömör, 2 kábel 1,5...4 mm² tömör, 1 kábel 0,75...4 mm² rugalmas kábelvég nélkül, 2 kábel 0,75...4 mm² rugalmas kábelvég nélkül, 1 kábel 0,34...2,5 mm² rugalmas kábelvéggel, 2 kábel 0,34...1,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,3 Nm - csavarkötésű sorkapcsokon - Philips No 2 csavarhúzóval, 1,3 Nm - csavarkötésű sorkapcsokon - lapos Ø 6 mm csavarhúzóval, 1,3 Nm - csavarkötésű sorkapcsokon - pozidriv No 2 csavarhúzóval
Mechanikai jellemzők
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Környezeti jellemzők
Szabványok: IEC 60947, VDE 0660, BS 4941, NF C 63-650
Termék tanúsítványok: UL, CSA, UKCA
Védőkezelés: TC az IEC 60068 szerint, TC a DIN 50016 szerint
IP védettségi fokozat: IP2X az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -20...55 °C teljesítménycsökkenés nélkül az IEC 60947 szerint, -30...60 °C teljesítménycsökkenéssel az IEC 60947 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint, 2. követelmény az NF F 16-101 szerint, 2. követelmény az NF F 16-102 szerint
Mechanikai robusztusság: NO érintkező ütésállósága: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint, NC érintkező ütésállósága: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint, NO érintkező rezgésállósága: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint, NC érintkező rezgésállósága: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
Technikai előnyök
Motor teljesítmények: 16 A-ig
Beállítás: Kézi vagy automatikus visszaállítás
Előhuzalozási készlet: Elérhető
Távoli elektromos visszaállítás: Lehetséges
Kialakítás: A készülékek TeSys K mágneskapcsolókkal kombinálhatók 45 mm széles helyen rendkívül kompakt indító kialakításához
Védelem: Védelem motorok túlterhelés, leállás és fáziskimaradás ellen
