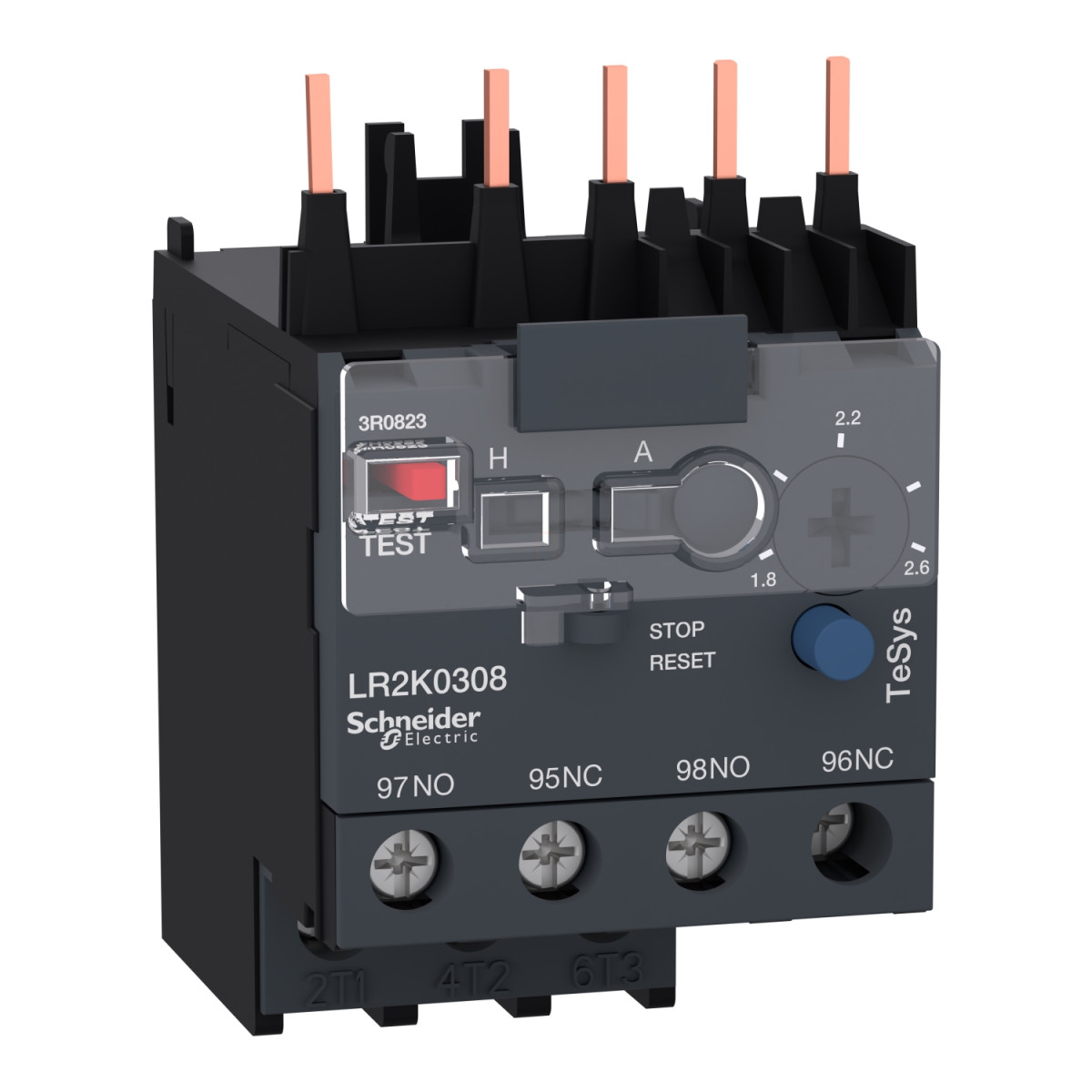

A Schneider Electric TeSys LR2K0308 egy kiváló minőségű differenciál termikus túlterhelés-védő relé, amely kifejezetten motorvédelmi alkalmazásokra lett tervezve. Ez a termék a TeSys K sorozat része, és 1,8-2,6 A áramtartományban biztosít megbízható védelmet a motorok számára. A 10A osztályú termikus túlterhelés védelem (IEC 60947-4-1 szabvány szerint) megfelelő egyensúlyt kínál a gyors reagálás és a felesleges leoldások elkerülése között.
A TeSys LR2K0308 relé kompatibilis több kontaktor típussal is, beleértve az LP4K, LC1K, LC7K és LP1K modelleket, így rugalmasan illeszkedik a meglévő villamos rendszerekbe. Használata egyszerű és kényelmes: közvetlenül a kontaktor alá szerelhető, de külön lemezre vagy sínre is felszerelhető a megfelelő kiegészítőkkel. Az eszköz mind egyenáramú (DC), mind váltóáramú (AC) hálózatokban használható, és akár 400 Hz-es hálózati frekvenciáig is alkalmazható, ami különleges ipari környezetekben is előnyös tulajdonság.
A relé kiváló villamos jellemzőkkel rendelkezik: 690 V névleges szigetelési feszültséggel (Ui) bír a teljesítményi áramkörben, ami megfelel a BS 4941, IEC 60947, VDE 0110 C csoport és CSA C22.2 No 14 szabványoknak. Az eszköz 690 V AC-15 jelű áramkörben használható jelzőáramkörökhöz és 250 V DC-13 jelű egyenáramú jelzőáramkörökhöz. A relé 6 kV-os névleges lökőfeszültség-állósággal (Uimp) rendelkezik, segédérintkezői pedig 1 NO + 1 NC (egy záró és egy nyitó) konfigurációban állnak rendelkezésre. A hagyományos szabad levegő hőárama (Ith) 6 A a jelzőáramkör esetében. A relé teljesíti az IEC 60947-4-1 szabvány szerinti fáziskiesés-érzékenységi követelményeket is, ami további védelmet biztosít a motor számára.
A Schneider Electric TeSys LR2K0308 relé technikai előnyei közé tartozik a kompakt kialakítás: méretei mindössze 58 mm magasság, 45 mm szélesség és 65 mm mélység, nettó tömege pedig 0,145 kg. Az eszköz használatát megkönnyítik a kezelőszervek: piros nyomógombbal végezhető a kioldási teszt funkció, kék nyomógombbal a leállítás és manuális visszaállítás, valamint választókapcsolóval állítható be a manuális vagy automatikus visszaállítási mód. A relé rendelkezik kioldásjelzővel (sárga), amely vizuálisan jelzi az esetleges túlterhelést. Csavarszorítós csatlakozókkal van ellátva, amelyek 1-2 vezeték bekötését teszik lehetővé különböző méretekben (tömör vezeték: 1,5-4 mm², rugalmas vezeték érvéghüvely nélkül: 0,75-4 mm², rugalmas vezeték érvéghüvellyel: 0,34-2,5 mm²), a meghúzási nyomaték pedig 1,3 Nm. A megfelelő csavarhúzófejek: Phillips No 2, lapos Ø 6 mm vagy pozidriv No 2.
Schneider Electric TeSys LR2 K - LR2K0308 - Hőkioldó 1,8...2,6A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRK
Termék vagy komponens típusa: Differenciál termikus túlterhelés-védő relé
Eszköz rövid neve: LR2K
Relé alkalmazása: Motorvédelem
Termék kompatibilitás: LP4K, LC1K, LC7K, LP1K
Hálózat típusa: DC, AC
Termikus túlterhelési osztály: 10A osztály az IEC 60947-4-1 szabvány szerint
Termikus védelem beállítási tartomány: 1,8...2,6 A
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: Teljesítményi áramkör: 690 V az IEC 60947 szerint
Hálózati frekvencia: <= 400 Hz
Segédérintkező összetétele: 1 NO + 1 NC
Konvencionális szabad levegő hőáram [Ith]: 6 A jelzőáramkörre
Névleges üzemi feszültség [Ue]: <= 690 V teljesítményi áramkörre, 690 V AC AC-15 jelzőáramkörhöz, 250 V DC DC-13 jelzőáramkörhöz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Teljesítményigény pólusonként: 2 W
Fáziskiesés-érzékenység: Igen, az IEC 60947-4-1 szerint
Helyi jelzés és vezérlés
Helyi jelzés: Kioldás-jelző (sárga)
Vezérlés típusa: Piros nyomógomb: kioldás teszt funkció, Kék nyomógomb: leállítás és kézi visszaállítás, Választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások - kivezetések
Csatlakozás típusa: Csavarszorítós kivezetések
Meghúzási nyomaték: 1,3 Nm csavarszorítós kivezetéseknél
Méretek és súly
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 65 mm
Környezeti feltételek
Szabványok: BS 4941, VDE 0660, IEC 60947, NF C 63-650
Terméktanúsítványok: UL, CSA, UKCA
IP védettségi fokozat: IP2X az IEC 60529 szerint
Környezeti levegőhőmérséklet működés közben: -20...55 °C leértékelés nélkül az IEC 60947 szerint, -30...60 °C leértékeléssel az IEC 60947 szerint
Környezeti levegőhőmérséklet tároláskor: -40...70 °C
Üzemi magasság: 2000 m leértékelés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság
Ütésállóság NO érintkező: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint
Ütésállóság NC érintkező: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság NO érintkező: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
Rezgésállóság NC érintkező: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
