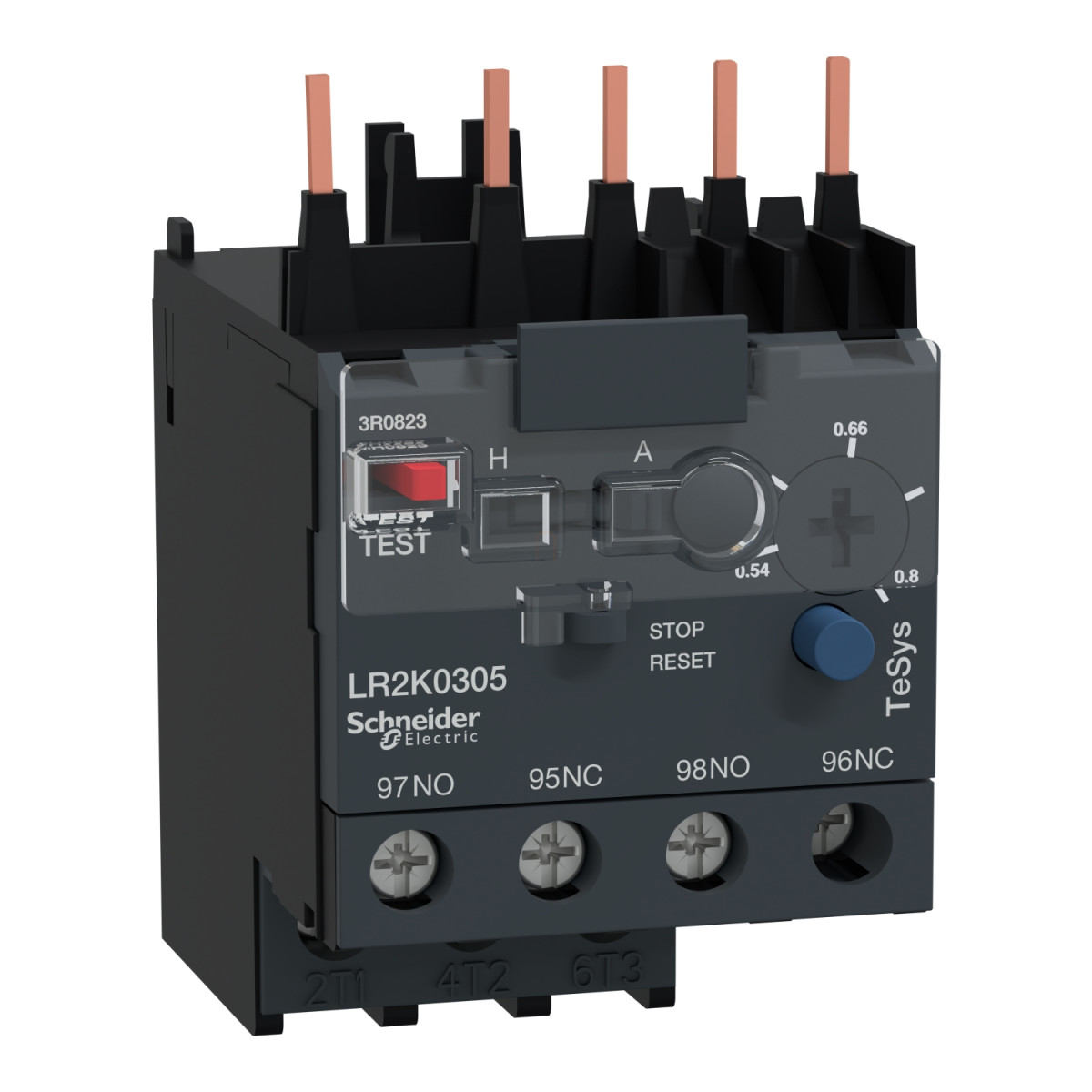

A Schneider Electric TeSys LR2K0305 egy differenciális hőkioldó relé, amely kifejezetten motorvédelmi alkalmazásokra lett kialakítva. Ez a TeSys K termékcsalád része, és kiváló megoldást nyújt a kompakt méretű motorvédelmi rendszerek kiépítéséhez. A 0,54-0,8A közötti beállítható hőkioldási tartományával ideális kisebb teljesítményű villamos motorok túlterhelés elleni védelmére. A Class 10A védelmi osztályba tartozik az IEC 60947-4-1 szabvány szerint, amely megfelelő időben történő leoldást biztosít túlterhelés esetén, megvédve a motort a károsodástól.
A TeSys LR2K0305 relé kompakt kialakítása lehetővé teszi, hogy közvetlenül a mágneskapcsoló alá szereljék, ezáltal rendkívül helytakarékos megoldást biztosítva. Széleskörű kompatibilitást kínál a TeSys termékcsaládon belül, hiszen együttműködik az LP4K, LC1K, LP1K és LC7K típusú mágneskapcsolókkal. A TeSys K kontaktorokkal kombinálva egy rendkívül kompakt indítót alkothatsz 45 mm szélességben. Ez a relé alkalmazható AC és DC hálózatokban egyaránt, és akár 400 Hz-es hálózati frekvenciáig is használható, ami különleges alkalmazásoknál jelenthet előnyt. A készülék érzékeli a fáziskiesést is, további védelmet biztosítva a motornak az aszimmetrikus üzem okozta károsodások ellen.
A TeSys LR2K0305 hőkioldó számos gyakorlatias szolgáltatást kínál, amelyek megkönnyítik a használatát. Rendelkezik manuális és automatikus visszaállítási lehetőséggel, amit egy választókapcsolóval állíthatsz be. A piros nyomógomb a kioldási teszt funkciót biztosítja, míg a kék nyomógomb a leállítást és a kézi visszaállítást szolgálja. A készüléken található sárga jelzés vizuálisan is mutatja a kioldott állapotot. A relé csatlakozása csavaros kapcsokkal történik, amelyekhez egy vagy két vezetéket is csatlakoztathatsz - tömör vezeték esetén 1,5-4 mm², érvéghüvely nélküli hajlékony vezeték esetén 0,75-4 mm², érvéghüvelyes hajlékony vezeték esetén pedig 0,34-2,5 mm² (egy kábel), illetve 0,34-1,5 mm² (két kábel) keresztmetszetben. A kapcsok meghúzási nyomatéka 1,3 Nm, amelyet különféle csavarhúzókkal (Philips No 2, lapos Ø 6 mm vagy pozidriv No 2) biztosíthatsz.
A TeSys LR2K0305 relé robusztus kialakítása lehetővé teszi a megbízható működést még nehéz környezeti feltételek között is. A készülék -20°C és +55°C közötti környezeti hőmérsékleten derating nélkül üzemeltethető, de -30°C és +60°C között is működőképes teljesítménycsökkentéssel. Tárolási hőmérséklet-tartománya -40°C és +70°C között van. IP2X védettségi fokozata védelmet nyújt a nagyobb szilárd tárgyak, például ujjak behatolása ellen. A relé megfelel számos nemzetközi szabványnak, többek között az IEC 60947, VDE 0660, BS 4941 és NF C 63-650 előírásainak, és rendelkezik UL, CSA és UKCA tanúsítványokkal is. Mechanikai ellenállása is figyelemre méltó, kibírja a 10 Gn erejű ütéseket 11 ms időtartamig, és ellenáll a 2 Gn erősségű, 5-300 Hz frekvenciatartományú rezgéseknek is.
Schneider Electric TeSys LR2 K - LR2K0305 - Hőkioldó 0,54...0,8A műszaki adatok
Általános specifikációk
Termékcsalád: TeSys
Terméknév: TeSys LRK
Terméktípus: Differenciális hőkioldó relé
Rövid termékazonosító: LR2K
Alkalmazás: Motorvédelem
Termék kompatibilitás: LP4K, LC1K, LP1K, LC7K
Elektromos jellemzők
Hálózat típusa: DC, AC
Termikus védelmi osztály: Class 10A az IEC 60947-4-1 szerint
Termikus védelmi tartomány: 0,54...0,8 A
Névleges szigetelési feszültség [Ui]: Erősáramú áramkör: 690 V az IEC 60947, BS 4941 szerint; 750 V a VDE 0110 C csoport szerint; 600 V a CSA C22.2 No 14 szerint
Hálózati frekvencia: <= 400 Hz
Segédérintkező összetétel: 1 NO + 1 NC
Konvencionális szabad levegőáramlás melletti hőáram [Ith]: 6 A jelzőáramkörökhöz
Névleges üzemi feszültség [Ue]: <= 690 V erősáramú áramkörhöz, 690 V AC AC-15 jelzőáramkörhöz, 250 V DC DC-13 jelzőáramkörhöz
Biztosíték névleges értéke: 6 A gG jelzőáramkörökhöz az IEC 60947 és VDE 0660 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Teljesítményveszteség pólusonként: 2 W
Fáziskiesés-érzékenység: Igen, az IEC 60947-4-1 szerint
Kezelőszervek és jelzések
Helyi jelzés: Kioldás jelző (sárga)
Kezelőelemek: Piros nyomógomb: kioldásteszt funkció; Kék nyomógomb: leállítás és kézi visszaállítás; Választókapcsoló: kézi vagy automatikus visszaállítás
Csatlakozások és méretek
Csatlakozás - kapcsok: Csavaros kapcsok 1-2 kábelhez: 1,5...4 mm² tömör; 0,75...4 mm² hajlékony érvéghüvely nélkül; 0,34...2,5 mm² hajlékony érvéghüvellyel (1 kábel); 0,34...1,5 mm² hajlékony érvéghüvellyel (2 kábel)
Meghúzási nyomaték: 1,3 Nm csavaros kapcsokon
Méretek: 58 mm magasság, 45 mm szélesség, 65 mm mélység
Szerelés
Szerelési mód: Mágneskapcsoló alá, lemezre vagy sínre (speciális tartozékokkal)
Környezeti feltételek
Szabványok: NF C 63-650, IEC 60947, VDE 0660, BS 4941
Tanúsítványok: UL, CSA, UKCA
Védettségi fokozat: IP2X az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...55 °C teljesítménycsökkentés nélkül, -30...60 °C teljesítménycsökkentéssel az IEC 60947 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi magasság: 2000 m teljesítménycsökkentés nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint, 2. követelmény az NF F 16-101 és NF F 16-102 szerint
Mechanikai robusztusság: Ütések: 10 Gn 11 ms-ig; Rezgések: 2 Gn, 5...300 Hz
